KIT BAUT PIJAKAN KAKI
J020482022-08-05
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
94133-01 (Krom)
Kacamata Pelindung, Kunci torsi, Loctite 243 Biru
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT
Gambar 1. Isi Kit: Kit Sekrup Pijakan Kaki
Tabel 2. Isi Kit: Kit Sekrup Pijakan Kaki
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
2
Mur, krom
8023
2
2
Cincin, krom
94128-01
3
2
Sekrup, TORX ® , kepala kancing, krom
4233
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
CATATAN
Baut yang disertakan dalam kit ini hanya untuk pemasangan satu kali. Jika kit ini dilepas setelah pemasangan awal, berikan lagi Loctite 243 (Biru) ke ulir baut.
PELEPASAN
1. Lepas mur (3) dan sekrup (1) dari dudukan pijakan kaki (4). Sisihkan mur dan sekrup.
PEMASANGAN
1. Oleskan lem pengunci ulir ke sekrup (1).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97)
2. Gambar 2 Pasang pijakan kaki dengan cincin baru (2) dan sekrup (1).
3. Pasang mur baru (3). Kencangkan.
Torque: 13,6–21,7 N·m (10–16 ft-lbs)
4. Ulangi langkah-langkah tersebut untuk sisi lainnya.
1Sekrup
2Cincin pengunci
3Mur
4Dudukan pasak pijakan kaki

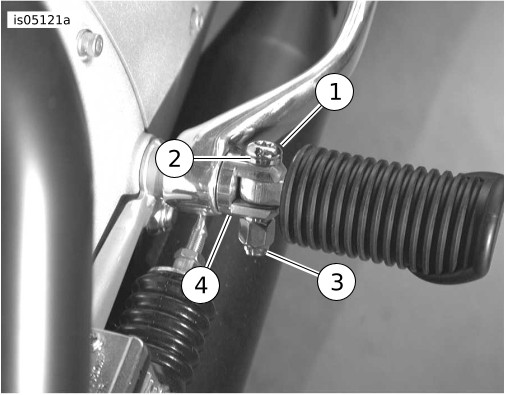

Gambar 2. Pemasangan Sekrup Pijakan Kaki
