KIT KACA DEPAN DAPAT DILEPAS CRUISER
J063652022-10-17
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

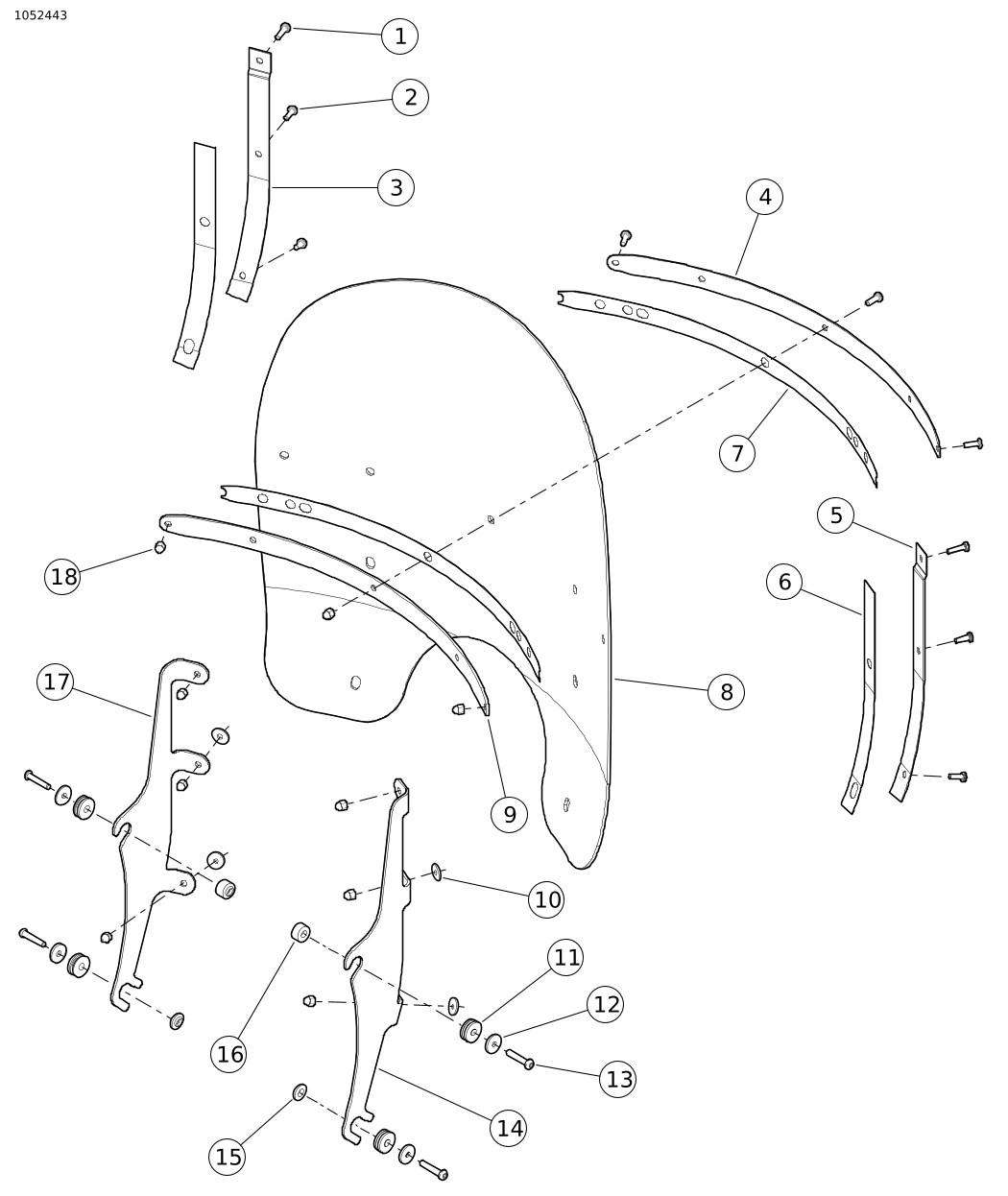

Gambar 1. Isi Kit: Kit Kaca Depan (Standar)
Tabel 2. Isi Kit: Kit Kaca Depan
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 2 | Sekrup, kepala obeng bulat | 2452 | Kit: SEMUA |
| 2 | 7 | Sekrup, kepala obeng bulat | 2921A | Kit: SEMUA |
| 3 | 1 | Penjepit vertikal, kiri | 57300157 | Kit: 57400325, 57400335, 57400369 |
| 58408-75A | Kit: 57400328, 57400332 | |||
| 57300155 | Kit: 57400367, 57400368 | |||
| 4 | 1 | Penjepit horizontal, sisi Luar | 57300127 | Kit: 57400325, 57400335, 57400369 |
| 57300132 | Kit: 57400328, 57400332 | |||
| 57300152 | Kit: 57400367, 57400368 | |||
| 5 | 1 | Penjepit vertikal, kanan | 57300156 | Kit: 57400325, 57400335, 57400369 |
| 58406-75A | Kit: 57400328, 57400332 | |||
| 57300154 | Kit: 57400367, 57400368 | |||
| 6 | 2 | Selotip, kaca depan, vertikal | 58417-77 | Kit: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | Kit: 57400367, 57400368 | |||
| 7 | 2 | Selotip, kaca depan, horizontal | 57300133 | Kit: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | Kit: 57400367, 57400368 | |||
| 8 | 1 | Kaca Depan | 57400354 | Kit: 57400325, 57400332, 57400335 |
| 57400357 | Kit: 57400328, 57400369 | |||
| 57400353 | Kit: 57400367 | |||
| 57400363 | Kit: 57400368 | |||
| 9 | 1 | Penjepit horizontal, sisi dalam | 57300126 | Kit: 57400325, 57400335, 57400369 |
| 57300131 | Kit: 57400328, 57400332 | |||
| 57300153 | Kit: 57400367, 57400368 | |||
| 10 | 4 | Cincin, EPDM | 58152-96 | Kit: SEMUA |
| 11 | 4 | Gromet | 12100110 | Kit: SEMUA |
| 12 | 4 | Cincin pengunci | 10300129 | Kit: SEMUA |
| 13 | 4 | Sekrup | 10200588 | Kit: 57400325, 57400328, 57400332 |
| Sekrup, kepala kancing, heks ¼-20 | 10200709 | Kit: 57400335, 57400369 | ||
| Sekrup, kepala kancing | 10200610 | Kit: 57400367, 57400368 | ||
| 14 | 1 | Braket, kanan | 57300123 | Kit: 57400325 |
| 57300110 | Kit: 57400328, 57400332 | |||
| 57300173 | Kit: 57400335, 57400369 | |||
| 57300124 | Kit: 57400367, 57400368 | |||
| 15 | 2 | Spacer, kaca depan, bawah | 12400149 | Kit: 57400335, 57400369 |
| 16 | 2 | Spacer, kaca depan, atas | 12400144 | Kit: 57400335, 57400369 |
| 4 | Spacer | 12400143 | Kit: 57400367, 57400368 | |
| 17 | 1 | Braket, kiri | 57300122 | Kit: 57400325 |
| 57300111 | Kit: 57400328, 57400332 | |||
| 57300174 | Kit: 57400335, 57400369 | |||
| 57300125 | Kit: 57400367, 57400368 | |||
| 18 | 9 | Mur acorn | 7651A | Kit: SEMUA |

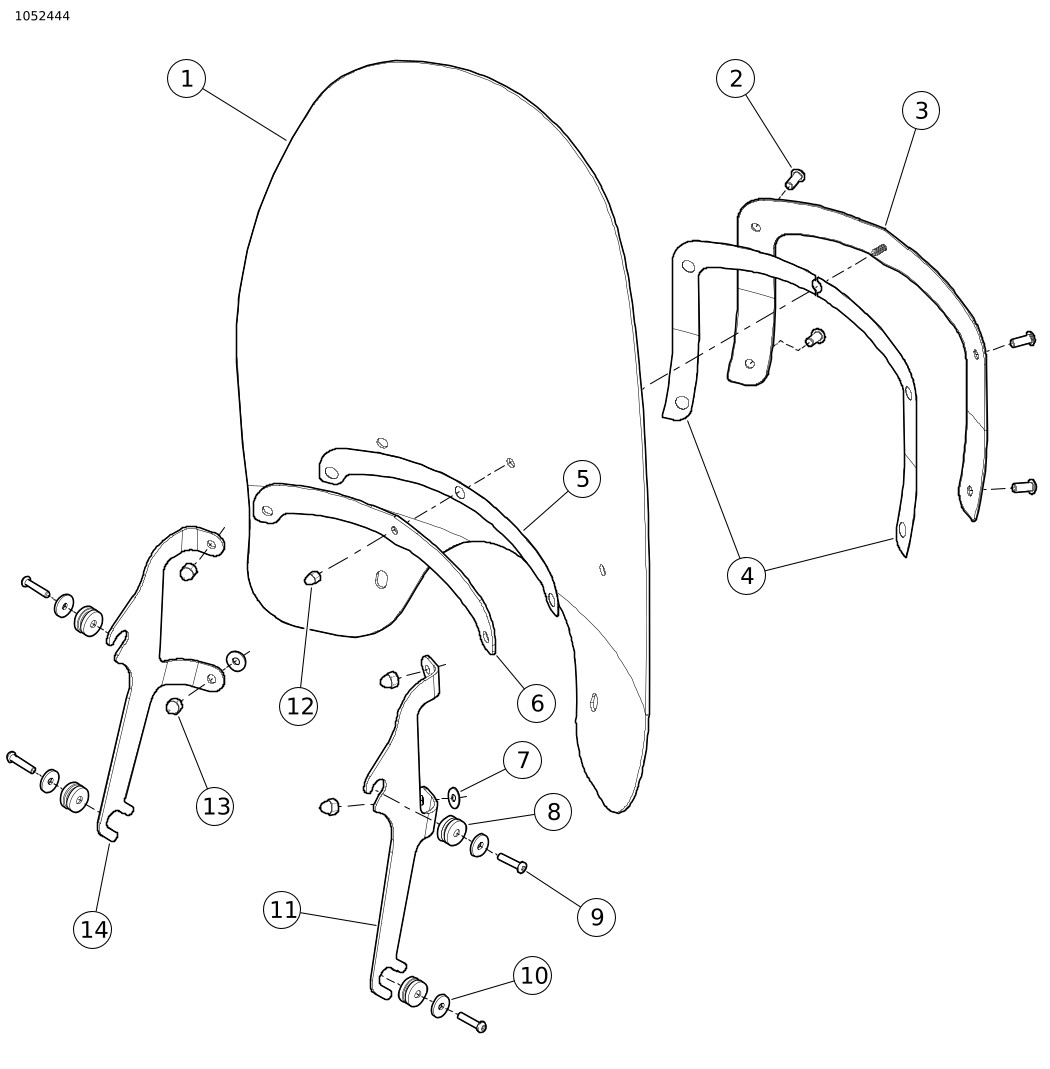

Gambar 2. Isi Kit: Kit Kaca Depan (57400329)
Tabel 3. Isi Kit: Kit Kaca Depan (57400329)
| Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
| 1 | 1 | Kaca Depan | 57400392 | |
| 2 | 4 | Sekrup, kepala kancing | 94639-99 | |
| 3 | 1 | Rakitan braket sisi luar | 57163-05 | |
| 4 | 2 | Gasket, sisi luar | 57150-05 | |
| 5 | 1 | Gasket, penjepit horizontal, sisi dalam | 57151-05 | |
| 6 | 1 | Penjepit horizontal, sisi dalam | 57149-05 | |
| 7 | 2 | Cincin, EPDM | 57964-97 | |
| 8 | 4 | Gromet | 12100110 | |
| 9 | 4 | Sekrup, kepala kancing | 10200588 | |
| 10 | 4 | Cincin pengunci | 10300129 | |
| 11 | 1 | Braket, kanan | 57300158 | |
| 12 | 1 | Mur acorn | 94004-90T | |
| 13 | 4 | Mur acorn | 94007-90T | |
| 14 | 1 | Braket, kiri | 57300159 | |
UMUM
CATATAN
Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PERSIAPAN
CATATAN
Tempatkan kain lap majun di lampu depan dan depan tangki bahan bakar untuk mencegah goresan pada lampu depan dan tangki bahan bakar. Periksa apakah rakitan kaca depan tidak menyentuh bagian krom atau bagian yang dicat. Kontak akan menyebabkan goresan pada bagian krom atau dicat.
Spacer di bagian paling atas dan beberapa sekrup bawah akan terlepas saat sekrup dilepas. Berhati-hatilah agar spacer tidak mengenai tangki bahan bakar atau sepatbor dan merusak lapisan.
PELEPASAN
| 1. | Lepaskan kaca depan bawaan, jika dilengkapi. Buang kaca depan. CATATAN Posisikan roda depan tegak lurus untuk mencegah braket menggores tangki bahan bakar. | |
| 2. | Lepas dan buang Peralatan Asli (OE) sekrup nasel dari satu sisi kendaraan. |
PASANG
| 1. | Ikuti sublangkah berikut untuk konten kumpulan khusus baru : a. Kit 57400325, 57400328, dan 57400332: Pasang semua cincin pipih baru (12), dan bushing (11) pada sekrup (13). b. Kit 57400329: Pasang cincin pipih baru (10), bushing (8), dan spacer pada sekrup (9). c. Kit 57400335, dan 57400369: Untuk lokasi paling atas, pasang cincin pipih baru (12), bushing (11), dan spacer (16) pada sekrup (13). Untuk lokasi paling bawah, pasang cincin pipih baru (12), bushing (11), dan spacer (15) pada sekrup (13). d. Kit 57400367, dan 57400368: Pasang cincin pipih baru (12), bushing (11), dan spacer (16) pada sekrup (13). e. Pasang sekrup (13) atau sekrup (9) melalui lubang nasel dan ke dalam klem rangkap tiga. Kencangkan. Torque: 9–12 N·m (7–9 ft-lbs) | |
| 2. | Ulangi langkah 3 pada sisi lain sepeda motor. CATATAN
Untuk memudahkan pemasangan, lepaskan perangkat
OE
dan ganti dengan perangkat keras dari kit, satu per satu lubang.
| |
| 3. | Kaitkan dua "rahang" rakitan kaca depan bawah ke dalam alur bushing bawah, kemudian dorong kaca depan sampai bushing atas pas dengan "rahang" kaca depan atas. |
PERINGATANPemasangan aksesori atau pengisian kargo yang tidak benar dapat memengaruhi stabilitas dan kemudi, yang dapat menyebabkan kematian atau cedera parah. (00455b)
PERINGATANKelalaian untuk menyediakan ruang yang cukup antara komponen bergerak dan komponen tidak bergerak dapat mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian atau cedera parah. (00378a)
CATATAN
Periksa kaca depan setelah selesai pemasangan. Pastikan dudukan kaca depan tidak membatasi kemampuan belok penuh ke kiri atau ke kanan pada unit fork depan. Jika mengganggu pemutaran unit fork, sesuaikan kaca depan seperlunya hingga didapatkan jarak bebas yang tepat. Mintalah personel servis Harley-Davidson untuk memperbaiki masalah terkait pemasangan aksesori ini sebelum berkendara.
CATATAN
Periksa perangkat keras dudukan secara berkala. Jangan mengendarai sepeda motor jika kaca depan kendur. Jika salah satu klem pemasangan kaca depan kendur, klem penjepit lainnya dan kaca depan itu sendiri akan mengalami tekanan ekstra, dan dapat menyebabkan komponen-komponen tersebut gagal menahan kaca depan.
PELEPASAN KACA DEPAN
Untuk melepas kaca depan, pegang tepi kaca depan di setiap penyangga tengah dan tarik dengan kuat hingga keluar dari alur bushing.
PEMELIHARAAN
Perawatan dan Pembersihan
CATATAN
Pantulan sinar matahari di lengkungan bagian dalam kaca depan secara terus-menerus dapat menyebabkan penumpukan panas yang ekstrem pada instrumen sepeda motor. Pilih tempat parkir dengan cermat. Jika memarkir kendaraan di bawah sinar matahari, letakkan benda yang tidak tembus cahaya di atas instrumen, atau atur kaca depan untuk mencegah pantulan.
PEMBERITAHUAN
Hanya gunakan produk yang direkomendasikan Harley-Davidson pada kaca depan Harley-Davidson. Jangan gunakan bahan kimia keras atau produk pelindung dari hujan, yang dapat menyebabkan kerusakan permukaan kaca depan, seperti menjadi kusam atau kabur. (00231c)
Jangan bersihkan polikarbonat di bawah sinar matahari atau pada suhu tinggi. Pembersih bubuk, abrasif, dan bersifat alkali akan merusak kaca depan. Jangan gesek kaca depan dengan pisau tajam atau alat tajam lainnya karena dapat menyebabkan kerusakan permanen.
CATATAN
Tutup kaca depan dengan kain basah bersih sekitar 15 menit sebelum mencuci motor agar serangga kering lebih mudah dibersihkan.
Perawatan Penolak Air Kaca Depan Nomor Komponen 99841-01, disetujui untuk digunakan pada kaca depan Harley-Davidson.
