INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
52300556A, 52300555A, 52300558A, 52300559A, 52300617A	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

Gambar 1. Isi Kit: Kit Bantalan Sandaran Padat

Tabel 2. Isi Kit: Kit Bantalan Sandaran Padat

	Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
	Item	Jumlah	Deskripsi	No. Komponen	Catatan
	1	1	Bantalan sandaran punggung	Tidak dijual terpisah
	2	1	Braket, dudukan	52300565A
	3	1	Medallion	Tidak dijual terpisah
	4	2	Sekrup	94385-92T
Item disebutkan dalam teks, tetapi tidak disertakan dalam kit
	A	1	Peralatan Asli (OE) Sissy bar upright yang dapat dilepas

UMUM

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)

PASANG (TOURING/SOFTAIL)

1.	Gambar 1 Posisikan bantalan sandaran (1) sehingga tepi bawah sejajar dengan bagian atas OE sissy bar upright (A). CATATAN Sisi braket (3) tidak simetris. Lebar di atas lebih sempit dari lebar di bagian bawah. Gunakan campuran 50:50 isopropil alkohol dan larutan air untuk membersihkan permukaan OE upright (A) secara menyeluruh sebelum memasang braket (2). Biarkan hingga kering sepenuhnya. Pasang pada suhu ruangan. 10–32 °C (50–90 °F)
2.	Lepas kertas penahan perekat dari sisi kiri dan kanan braket (3).
3.	Gambar 1 Posisikan braket pemasangan pada bantalan sehingga sissy baru upright (A) OE berada di antara bantalan (1) dan braket (2).
4.	Tempatkan dan tekan braket (2) dengan kuat ke OE sissy bar upright (A).
5.	Masukkan sekrup (4). Kencangkan. Torque: 6,8 N·m (60 in-lbs)

PELURUSAN MEDALION

1.	Gambar 1 Gunakan campuran 50:50 isopropil alkohol dan larutan air untuk membersihkan permukaan OE sissy bar upright (A) secara menyeluruh sebelum memasang braket (2). Biarkan hingga kering sepenuhnya. Pasang pada suhu ruangan. Temperature: 10–32 °C (50–90 °F)
2.	Gambar 2 Pasang selotip (2) berukuran tiga inci di tengah logo bar and shield pada medalion (1).
3.	Lepaskan kertas penahan perekat. CATATAN Gambar 3 Sisi braket (3) tidak simetris. Lebar di atas lebih sempit dari lebar di bagian bawah. Gambar 3 Sejajarkan bar horizontal pada medalion (1) dengan tepi bagian bawah (2) braket. Keduanya mesti sejajar.
4.	Gambar 2 Pasang medalion ke braket. a. Pegang selotip, rendahkan medalion ke dalam bagian tersembunyi pada braket. b. Tekan serempak selama satu menit.

1	Medallion
2	Selotip

Gambar 2. Pasang Selotip pada Medalion

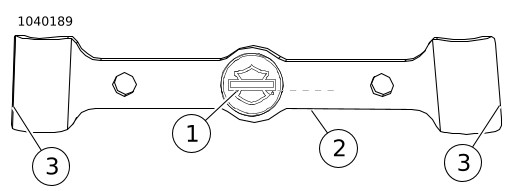

1	Medalion, bar horizontal
2	Braket, tepi bagian bawah
3	Sisi braket yang membulat

Gambar 3. Kelurusan Medalion

PEMASANGAN BRAKET

1.	Gambar 1 Jika perlu, potong segel pelindung hujan plastik dari dua lubang sekrup yang dibuat sebelumnya pada bantalan sandaran (1) agar plastik itu tidak tersangkut pada ulir sekrup.
2.	Posisikan bantalan sandaran (1) sehingga tepi bawah sejajar dengan bagian atas OE sissy bar upright (A). CATATAN Gambar 3 Sisi braket (3) tidak simetris. Lebar di atas lebih sempit dari lebar di bagian bawah. Gambar 1 Gunakan campuran 50:50 isopropil alkohol dan larutan air untuk membersihkan permukaan OE sissy bar upright (A) secara menyeluruh sebelum memasang braket (2). Biarkan hingga kering sepenuhnya. Pasang pada suhu ruangan. 10–32 °C (50–90 °F)
3.	Gambar 3 Lepas kertas penahan perekat dari sisi kiri dan kanan braket (3).
4.	Gambar 1 Posisikan braket pemasangan pada bantalan sehingga sissy bar upright (A) OE berada di antara bantalan (2) dan braket (1).
5.	Tempatkan dan tekan braket (2) dengan kuat ke OE sissy bar upright (A).
6.	Gambar 1 Masukkan sekrup (4). Kencangkan. Torque: 6,8 N·m (60 in-lbs)

PASANG (RH975)

1.	Gambar 1 Sejajarkan bantalan (1) dengan braket (2).
2.	Pasang sekrup (4). Kencangkan. Torque: 6,8 N·m (60 in-lbs)
