BAGASI ATAS YANG DAPAT DILEPAS
941000972021-08-24
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
53000751 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

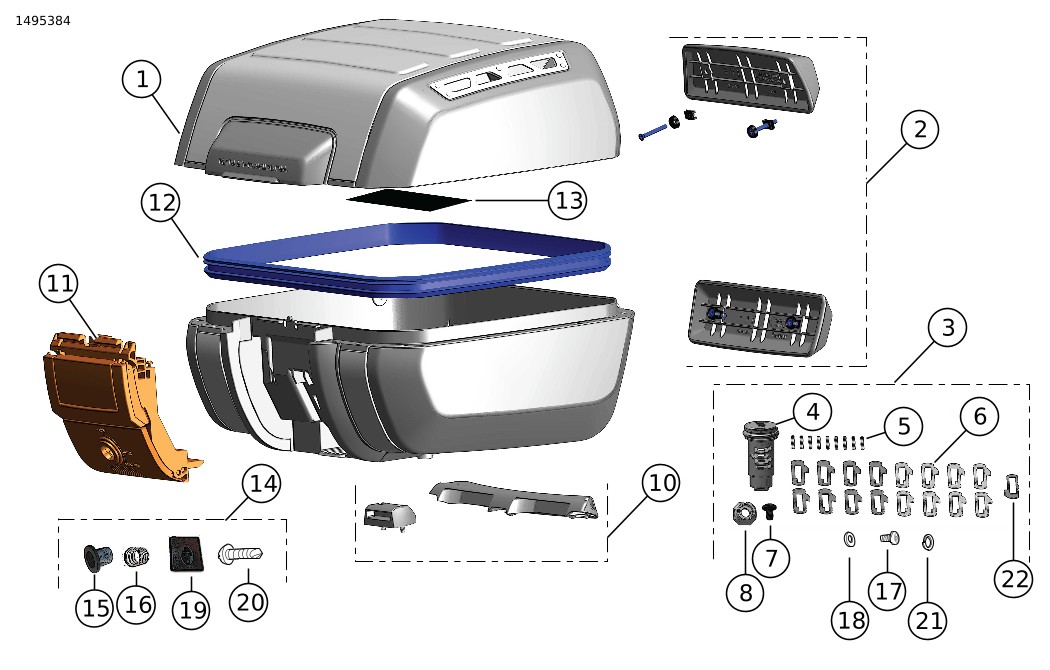

Gambar 1. Isi Kit: Bagasi Atas yang Dapat Dilepas
Tabel 2. Isi Kit: Kit Bagasi Atas yang Dapat Dilepas
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Penutup | Tidak dijual terpisah | |
| Dasar | Tidak dijual terpisah | |||
| 2 | 1 | Kit Sandaran Punggung | 52300680 | |
| 3 | 1 | Set kunci, tanpa pengunci (Termasuk item 4-9, 17, 18, 21) | 90300167 | |
| 4 | 1 | Subrakitan silinder | Tidak dijual terpisah | |
| 5 | 9 | Pegas tumbler | Tidak dijual terpisah | |
| 6 | 17 | Tumbler | Tidak dijual terpisah | |
| 7 | 1 | Sekrup | Tidak dijual terpisah | |
| 8 | 1 | Mur | Tidak dijual terpisah | |
| 9 | 1 | Gemuk (tidak ditampilkan) | Tidak dijual terpisah | Pelumas Kluber:
|
| 10 | 1 | Kit Dudukan | 53000812 | |
| 11 | 1 | Kit Pengait | 53000851 | |
| 12 | 1 | Kit gasket | 53000852 | |
| 13 | 1 | Label, peringatan | 14002719 | |
| 14 | 1 | Kit Perangkat Keras Silinder Kunci (termasuk item 15, 16, 19, 20) | Tidak dijual terpisah | |
| 15 | 1 | Rumahan | Tidak dijual terpisah | |
| 16 | 1 | Pegas pengunci | Tidak dijual terpisah | |
| 17 | 1 | Sekrup | Tidak dijual terpisah | |
| 18 | 1 | Cincin pengunci | Tidak dijual terpisah | |
| 19 | 1 | Penutup Plastik | Tidak dijual terpisah | |
| 20 | 1 | Sekrup, penutup plastik | Tidak dijual terpisah | |
| 21 | 1 | Cincin pengunci | Tidak dijual terpisah | |
| 22 | 1 | Tumbler penahan | Tidak dijual terpisah | Tidak perlu set kunci bagasi atas |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
PERINGATANLihat bagian AKSESORI DAN KARGO di bagian UTAMAKAN KESELAMATAN di manual pemilik Anda. Melampaui batas bobot tersebut dapat mengakibatkan kegagalan komponen dan memengaruhi stabilitas, kemudi, dan performa, yang dapat menyebabkan kematian dan cedera parah. (00021c)
- Total berat isi dan kelengkapan jangan melebihi 22 lbs (10 kg) per tas.
- Periksa kembali beban secara berkala.
PERINGATANJangan melampaui Batas bobot Kotor Kendaraan (GVWR) atau Batas Bobot Kotor Sumbu Kendaraan (GAWR). Melampaui batas bobot tersebut dapat mengakibatkan kerusakan komponen dan berdampak buruk pada stabilitas, kemudi, dan performa, yang dapat menyebabkan kematian dan cedera parah. (00016f)
Persyaratan Pemasangan
Pembelian terpisah Kit Dudukan (No. Komponen 53000800).
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PASANG
Pengaturan Lubang Kunci
| 1. | Gambar 2 Buka bagasi atas dan temukan set kunci. a. Tarik tab merah (1) untuk melepaskan gagang (2). b. Tarik tuas (3) di bawah pegangan untuk membuka tutup. | |
| 2. | Gambar 3 Pada Peralatan Asli (OE) kunci kendaraan, tentukan kedalaman pemotongan di setiap posisi kunci. CATATAN Posisi kunci 1 dan 2 tidak digunakan untuk kunci bagasi atas. | |
| 3. | Catat nilai ke dalam Tabel 3 . | |
| 4. | Tabel 3 Catat kode kedalaman kunci dari Gambar 3 berdasarkan kedalaman pemotongan yang diukur. CATATAN Potong kode kedalaman menjadi digit kedua nomor tumbler. a. Posisi 7,6,3: Posisi ini menggunakan tumbler #11-14. b. Posisi 8,5,4: Posisi ini menggunakan tumbler #21-24. | |
| 5. | Gambar 4 Pasang pegas tumbler (5), lihat Gambar 1 , ke dalam lubang di posisi 3,6 dan 7 di sisi (A) dari subrakitan silinder. | |
| 6. | Gambar 4 Pasang tumbler (6), lihat Gambar 1 , #11-14 di posisi 3,6 dan 7 per nomor tumbler yang ditentukan di Tabel 3 . CATATAN Gunakan selotip atau jari untuk menahan pegas tumbler dan tumbler yang dipasang di tempatnya, sementara pegas dan tumbler dipasang di sisi berlawanan dari subrakitan silinder. | |
| 7. | Gambar 4 Pasang pegas tumbler (5), lihat Gambar 1 , ke dalam lubang di posisi 4,5 dan 8 di sisi (B) dari subrakitan silinder. | |
| 8. | Gambar 4 Pasang tumbler (6), lihat Gambar 1 , #21-24 di posisi 4,5 dan 8 per nomor tumbler yang ditentukan di Tabel 3 . | |
| 9. | Gambar 5 Sambil menahan tumbler di tempatnya, pasang kunci di subrakitan silinder yang dirakit. | |
| 10. | Pastikan semua tumbler dirakit dengan benar. CATATAN Saat kunci dimasukkan sepenuhnya, semua tumbler harus rata dengan diameter luar silinder. Catat tumbler yang tidak rata. Jika tumbler tinggi di sisi pegas, ganti dengan tumbler lain dengan nomor lebih tinggi. Jika tumbler tinggi di sisi berlawan, ganti dengan tumbler lain dengan nomor lebih rendah. | |
| 11. | Oleskan secara merata di sekitar diameter area tumbler dengan gemuk. |
Tabel 3. Instruksi Lubang Kunci
Stasiun | Samping | Kedalaman Terukur | Kode Kedalaman | Tumbler No. |
|---|---|---|---|---|
3 | A | 1__ | ||
4 | B | 2__ | ||
5 | B | 2__ | ||
6 | A | 1__ | ||
7 | A | 1__ | ||
8 | B | 2__ |

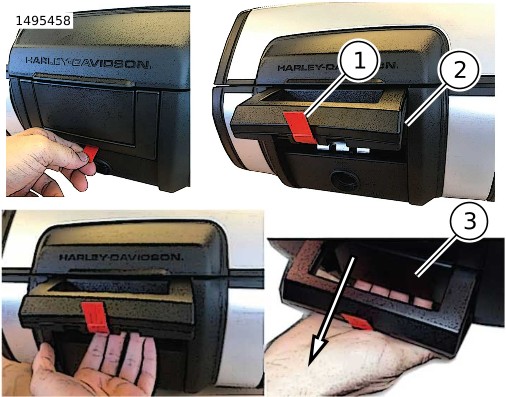

| 1 | Tab merah |
| 2 | Pegangan |
| 3 | Tuas |
Gambar 2. Buka Bagasi Atas

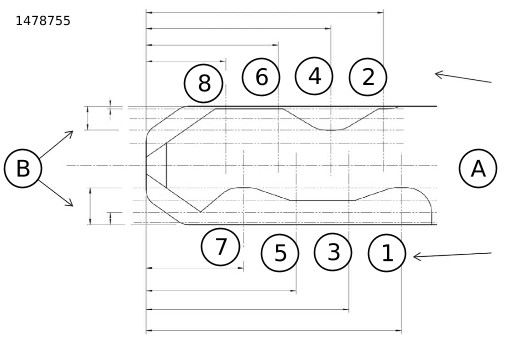

| A | Posisi Tumbler |
| 1 | 15,55 mm (0,612 inci) |
| 2 | 14,45 mm (0,569 inci) |
| 3 | 12,35 mm (0,486 inci) |
| 4 | 11,25 mm (0,443 inci) |
| 5 | 9,15 mm (0,360 inci) |
| 6 | 8,05 mm (0,317 inci) |
| 7 | 5,95 mm (0,234 inci) |
| 8 | 4,85 mm (0,191 inci) |
| B | Kedalaman Potong |
| 0,15 mm (0,006 inci) = Kode kedalaman 1 | |
| 0,75 mm (0,030 inci) = Kode kedalaman 2 | |
| 1,45 mm (0,057 inci) = Kode kedalaman 3 | |
| 2,25 mm (0,089 inci) = Kode kedalaman 4 |
Gambar 3. Diagram Kode Kunci

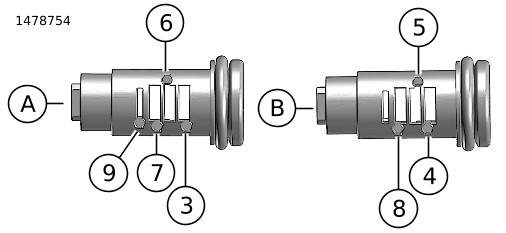

Gambar 4. Lokasi Pemasangan Pegas dan Tumbler (Standar)
| 1 | Sekrup |
| 2 | Cincin pengunci |
| 3 | Cincin pengunci |
| 4 | Kunci subrakitan silinder |
| 5 | Tumbler, terpasang dan permukaan rata |
| 6 | Cincin-O |
| 7 | Kunci |
Gambar 5. Rakitan Set Kunci
Pasang Kunci dan Bagasi Atas
| 1. | Gambar 8 Pasang rotor, atur ke posisi pelepasan. | |
| 2. | Gambar 9 Pasang rangka (2) dan pegas pengunci (3) pada silinder kunci (1). a. Gambar 7 Sejajarkan tiga slot (2) pada rangka hingga tiga gigi (3) di tuas pelepas. | |
| 3. | Gambar 8 Pasang set kunci. a. Sejajarkan slot tumbler penahan (1) ke posisi pelepas (2). b. Tonjolan persegi di kunci harus sesuai dengan bukaan persegi di rotor (3). c. Tahan di tempat dengan tangan. | |
| 4. | Gambar 9 Pasang cincin (4), cincin pengunci (6) dan sekrup (5). Kencangkan dengan tangan. | |
| 5. | Periksa apakah silinder kunci berputar dan berfungsi dengan benar. | |
| 6. | Gambar 10 Pasang penutup (2) dan sekrup (1). Kencangkan dengan tangan. | |
| 7. | Gambar 12 Lepas tab merah (1). | |
| 8. | Gambar 11 Setelah set kunci dipasang, kunci dapat dilepas dalam posisi 1 atau 2. |

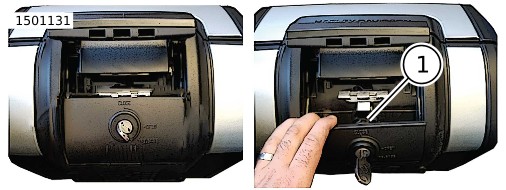

| 1 | Rotor |
Gambar 6. Akses ke Rotor
| 1 | Rotor |
| 2 | Slot rangka |
| 3 | Gerigi |
Gambar 7. Rumahan

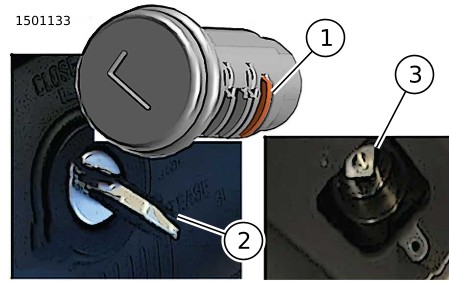

Gambar 8. Tumbler Pelepasan - Posisi Pelepasan

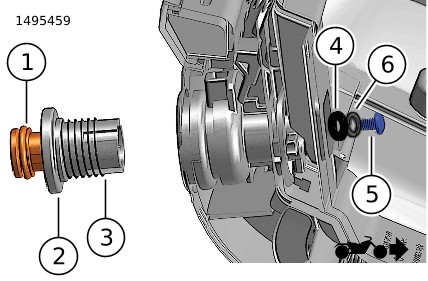

| 1 | Silinder kunci |
| 2 | Rumahan |
| 3 | Pegas pengunci |
| 4 | Cincin pengunci |
| 5 | Sekrup, silinder kunci |
| 6 | Cincin pengunci |
Gambar 9. Pasang Set Pengunci ke Bagasi Atas

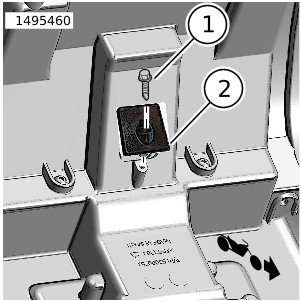

| 1 | Sekrup, penutup plastik |
| 2 | Penutup, di bagian dalam |
Gambar 10. Pasang Penutup Bagian Dalam

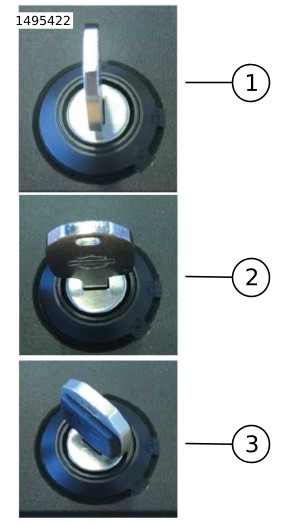

| 1 | Posisi terkunci |
| 2 | Posisi terbuka |
| 3 | Posisi pelepasan |
Gambar 11. Posisi Terkunci (khusus)

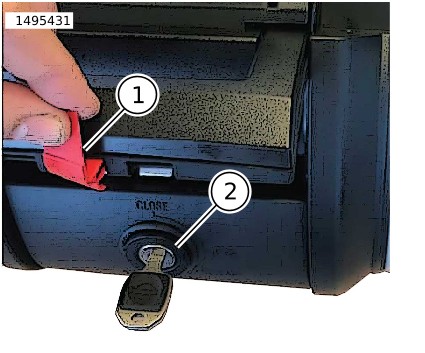

| 1 | Tab merah |
| 2 | Set kunci |
Gambar 12. Gagang bagasi atas
Pasang Bagasi Atas
| 1. | Gambar 13 Pasang kit dudukan ke braket dudukan. a. Pasang kait (3) dengan tiga sekrup (2) ke depan braket dudukan (1). Kencangkan. Torque: 5,4–6,6 N·m (48–58 in-lbs) b. Pasang pengait (4) dengan sekrup (5) ke belakang braket dudukan (1). Kencangkan. Torque: 5,4–6,6 N·m (48–58 in-lbs) | |
| 2. | Posisikan bagasi atas ke tengah pada braket dudukan. | |
| 3. | Lihat Gambar 13 dan Gambar 14 . Geser bagasi atas ke kait depan (3), turunkan hingga pas di pengait belakang (4) . |

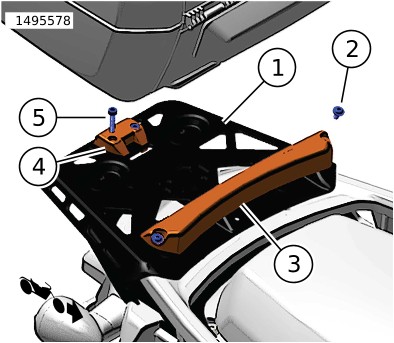

| 1 | Braket pemasangan |
| 2 | Sekrup (3) |
| 3 | Kait |
| 4 | Pengait |
| 5 | Sekrup (2) |
Gambar 13. Kit Dudukan (53000812)

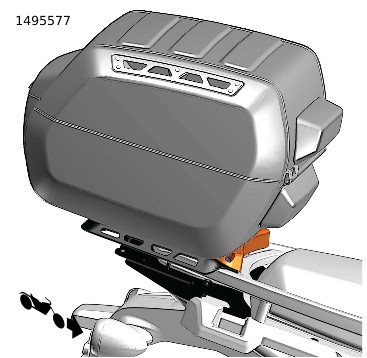

Gambar 14. Pemasangan bagasi atas
POSISI TERKUNCI
- Posisi Tertutup: bagasi terkunci.
- Posisi Terbuka: bagasi terbuka.
- Buka bagasi: tekan silinder kunci.
- Gagang utama akan muncul.
- Tarik tuas di bawah gagang untuk membuka tutup.
- Posisi Pelepasan: buka tuas pelepas.
- Lepas bagasi dari kendaraan.
- Putar kunci ke posisi pelepas.
- Tekan silinder kunci.
- Gagang utama akan muncul.
- Tarik tuas pelepasan, angkat bagasi dan keluarkan dari kendaraan.
CATATAN
Sebelum berkendara pastikan bagasi sepenuhnya terpasang ke pelat dudukan dan gagang sudah ditutup, sejajar dengan bagasi.
Video Prosedur Tambahan
PERINGATANSelalu tinjau prosedur servis terkait sebelum melakukannya. Video ini dibuat untuk melengkapi, bukan menggantikan, prosedur servis terdokumentasi. Mencoba melakukan prosedur servis tanpa pelatihan, peralatan, perlengkapan, dan manual yang tepat dapat mengakibatkan kematian atau cedera kepada Anda atau orang lain. Hal tersebut juga dapat merusak sepeda motor atau menyebabkan sepeda motor beroperasi dengan tidak semestinya. (10406a)
Video ini adalah pelengkap dari prosedur yang tercakup dalam dokumen. Video ini hanya dapat ditonton melalui Portal Informasi Servis (SIP) .
