PENUTUP KOIL
J066172021-08-02
UMUM
Nomor Kit
57300213, 57300214, 57300289
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Isi Kit
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PEMASANGAN
| 1. | Lepas sekring utama. Lihat manual pemilik. | |
| 2. | Lepas Peralatan Asli (OE) sekrup dudukan koil. Sisihkan. | |
| 3. | Pasang penutup koil pada koil. a.
Kit:
57300213, 57300214.
Sekrup (1) dan penutup koil (2).
b.
Kit:
57300289.
Sekrup (1), cincin (4), penutup koil (2) dan spacer (3).
| |
| 4. | Kencangkan sekrup (1). a. Kit: 57300213, 57300214. Torque: 14,9–18,9 N·m (11–14 ft-lbs) b. Kit: 57300289. Torque: 14,9–16,3 N·m (11–12 ft-lbs) |
Komponen Servis

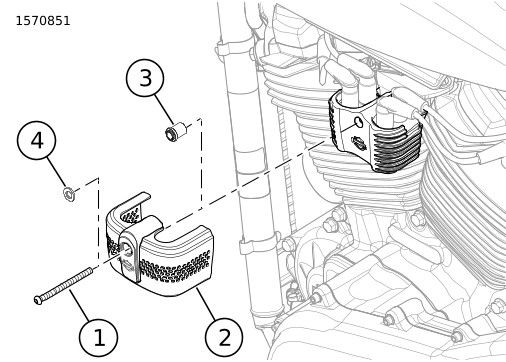

Gambar 1. Komponen Servis
Tabel 1. Komponen Servis
Kit | Item | Deskripsi (Jumlah) | No. Komponen |
|---|---|---|---|
57300213 | 1 | Sekrup, krom | 10200731 |
2 | Penutup koil | Tidak dijual terpisah | |
57300214 | 1 | Sekrup, hitam | 10200730 |
2 | Penutup koil | Tidak dijual terpisah | |
57300289 | 1 | Sekrup, berlapis seng | 10201184 |
2 | Penutup koil | Tidak dijual terpisah | |
3 | Spacer | 12400199 | |
4 | Cincin pengunci | 10300130 |
