KIT BANTALAN PEDAL REM
J065112019-08-21
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) | Waktu |
|---|---|---|---|
Kit Pedal : 50600266, 50600267, 50600268,50600269, 50600346, 50600347 Kit Trim : 50600290, 50600291, 50600292, 50600293, 50600294, 50600295, 50600296, 50600297, 50600365, 50600366, 50600367, 50600368 | Kaca Mata Pelindung, Kunci Torsi |  | 1 jam |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

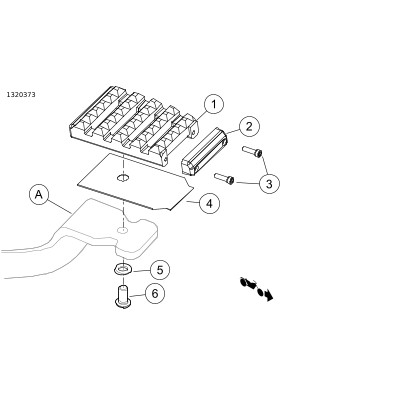

Gambar 1. Isi Kit: Komponen Bantalan Pedal Rem
Tabel 2. Isi Kit: Komponen Bantalan Pedal Rem
 | Item | Jumlah | Deskripsi | No. Komponen | Catatan |
|---|---|---|---|---|---|
 | 1 | 1 | Bantalan pedal rem, besar, Kit 50600266, 50600268, 50600346, 50600347, 50600365, 50600366, 50600367, 50600368 | Tidak dijual terpisah | |
| Bantalan pedal rem, kecil, Kit 50600267, 50600269 | Tidak dijual terpisah | |||
| 2 | 1 | Trim, bantalan pedal rem, besar, Kit 50600266, 50600268, 50600346, 50600347, 50600365, 50600366, 50600367, 50600368 | Tidak dijual terpisah | |
| Trim, bantalan pedal rem, kecil, Kit 50600267, 50600269 | Tidak dijual terpisah | |||
| 3 | 2 | Sekrup, kepala kancing, Kit 50600266, 50600267, 50600268, 50600269 | 50600323 | Torsi: 1,7 - 2,3 nm (15 - 20 in-lbs) |
| Sekrup, kepala kancing, Kit 50600346, 50600347 | 10200662 | Torsi: 1,7 - 2,3 nm (15 - 20 in-lbs) | ||
| 4 | 1 | Sisipan, bantalan pedal rem, besar, Kit 50600266, 50600268, 50600346, 50600347 | Tidak dijual terpisah | |
| Sisipan, bantalan pedal rem, kecil, Kit 50600267, 50600269 | Tidak dijual terpisah | |||
| 5 | 1 | Cincin, Kit 50600266, 50600267, 50600268, 50600269 | 12408 | |
| Cincin, Kit 50600346, 50600347 | 6333 | |||
| 6 | 1 | Sekrup, kepala soket, Kit 50600266, 50600267, 50600268, 50600269, 50600346, 50600347 | 10200663 | Torsi: 26 Nm (19 kaki-lbs) |
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit. | |||||
| A | Tuas rem kaki | |||
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PELEPASAN
| 1. | Lepas penutup pedal rem yang terpasang sebelumnya dari tuas rem kaki (A). |
PASANG
| 1. | Lihat Gambar 1 . Sejajarkan dan geser bantalan pedal rem baru (1) dan sisipan (4) pada ujung tuas rem kaki (A). | |
| 2. | Rakit cincin datar (5) dan sekrup (6). | |
| 3. | Masukkan sekrup (6) melalui lubang di tuas rem kaki (A) dan ke dalam bagian belakang bantalan pedal rem (1). Kencangkan. Torque: 26 N·m (19 ft-lbs) |
GANTI TRIM atau TUMPUAN KAKI YANG AUS
| 1. | Lihat Gambar 1 . Lepas sekrup (3). | |
| 2. | Ganti trim atau tumpuan kaki yang aus (2) jika diperlukan. | |
| 3. | Beri setetes threadlocker pada sekrup (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) | |
| 4. | Pasang sekrup (3). Kencangkan. Torque: 1,7–2,3 N·m (15–20 in-lbs) |
