KIT PENUTUP KONSOL
941001702022-02-22
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
52300409 | Kacamata pelindung, pensil minyak, isopropil alkohol |  1 Kunci pas warna gelap |
(1) Hanya memerlukan alat dan teknik sederhana
ISI KIT

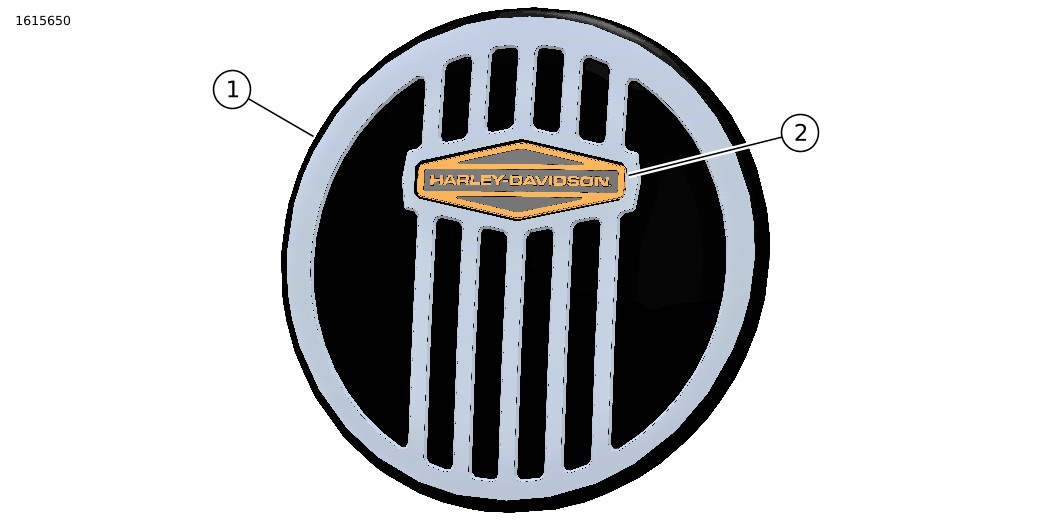

Gambar 1. Isi Kit: Kit Penutup Konsol
Tabel 2. Isi Kit: Kit Penutup Konsol
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Kit Penutup | Tidak dijual terpisah | |
| 2 | 1 | Medallion | Tidak dijual terpisah | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PERSIAPAN
| 1. | Gambar 1
Rekatkan medalion (2) ke penutup konsol (1).
a. Medalion harus ditempatkan secara merata. | |
| 2. | Gambar 2 Uji kesesuaian penutup konsol (3). | |
| 3. | Bersihkan area konsol (2) dengan isopropil alkohol. Keringkan dengan kain bebas serat. | |
| 4. | Tandai lokasi dengan pensil minyak. |
PASANG
- Suhu sekitar selama pemasangan setidaknya harus 68° F (20° C).
- Pemasangan pada suhu di bawah 68° F (20° C) kemungkinan akan menyebabkan kegagalan pelekatan perekat.
- Jangan mengampelas atau mengikis permukaan tempat sisipan akan dipasang.
- Setelah pemasangan, biarkan setidaknya 24 jam sebelum membiarkan area untuk dicuci dengan kuat, disemprot air yang kencang, atau terpapar cuaca ekstrem.
| 1. | Gambar 2 Lepaskan kertas penahan perekat dari penutup konsol (3). | |
| 2. | Pasang penutup konsol (3) menggunakan tanda yang dibuat sebelumnya sebagai panduan. | |
| 3. | Tekan dengan kuat di tempatnya dengan tekanan tetap selama satu menit. |

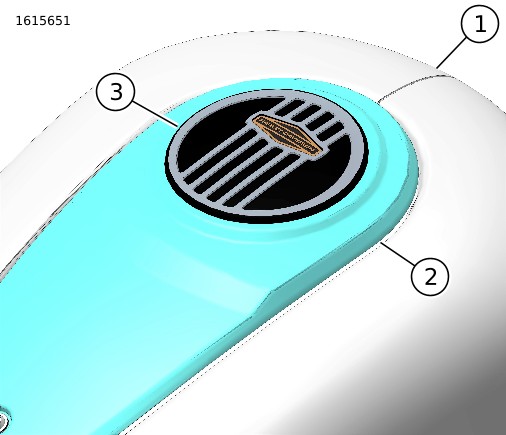

| 1 | Penutup Airbox |
| 2 | Konsol |
| 3 | Kit Penutup |
Gambar 2. Pasang Trim Konsol
