MUFFLER STREET CANNON SCREAMIN' EAGLE®
941000742023-02-16
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
65600389 | Kacamata Pelindung, Kunci Torsi, Loctite 243 (Biru), Loctite 262 (Merah) |  |
(1) Alat atau teknik khusus diperlukan untuk pemasangan
ISI KIT

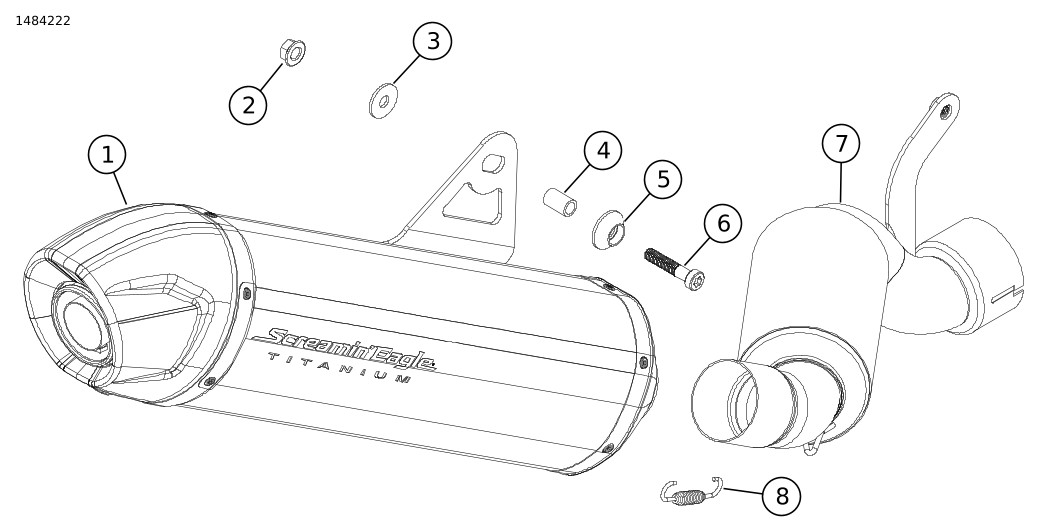

Gambar 1. Isi Kit: Muffler Street Cannon Screamin' Eagle®
Tabel 2. Isi Kit: Muffler Street Cannon Screamin' Eagle®
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Peredam Suara | 64901004 | |
| 2 | 1 | Mur flensa | 10100154 | |
| 3 | 1 | Cincin pengunci | 10300237 | |
| 4 | 1 | Spacer | 10600079 | |
| 5 | 1 | Cincin pengunci kustom | 10600081 | |
| 6 | 1 | Sekrup | 10201208 | |
| 7 | 1 | Pipa tengah | 65600396 | |
| 8 | 1 | Pegas | 65500112 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
- Pembelian klem terpisah (No. Komponen 65900015).
- Model internasional memerlukan pembelian Klem (No.Komponen 65900015) dan gasket (No.Komponen 65900056) secara terpisah.
Semua item ini tersedia di dealer Harley-Davidson.
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
| 1. | Lepas sekring utama. Lihat manual servis. | |
| 2. | Gambar 2 Lepaskan sekrup (1). a. Sisihkan rakitan penyangga pijakan kaki pengendara (2). |
PELEPASAN
| 1. | Gambar 3 Longgarkan klem muffler (3). | |
| 2. | Lepaskan sekrup bahu (2) dari braket pipa tengah. Simpan untuk digunakan lagi. | |
| 3. | Lepaskan dan buang sekrup bahu (1) dari braket penyangga. | |
| 4. | Lepaskan seluruh rakitan knalpot OE. a. Buang klem muffler OE (3). |
| 1 | Sekrup (2) |
| 2 | Sandaran kaki pengendara |

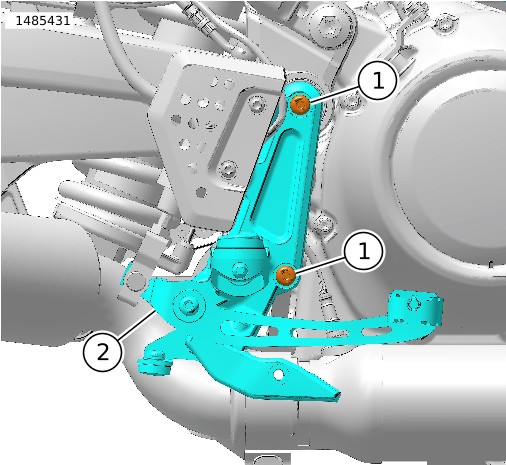

Gambar 2. Sandaran Kaki Pengendara
| 1 | Sekrup bahu (braket penyangga) |
| 2 | Sekrup bahu (pipa tengah) |
| 3 | Klem muffler |
| 4 | Pipa tengah |
| 5 | Muffler OE |

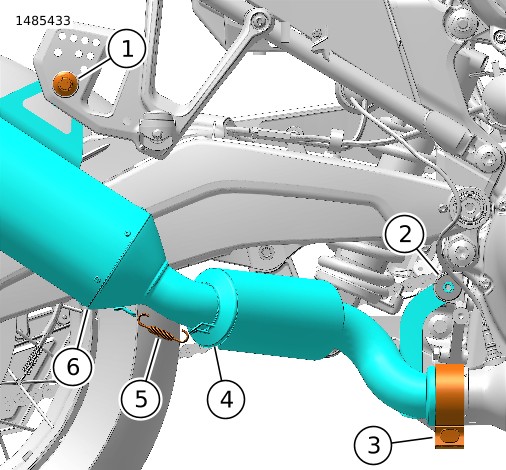

Gambar 3. Rakitan Knalpot OE
PASANG
| 1. | Gambar 4 Pasang pipa tengah (4) ke muffler (6). | |
| 2. | Pasang pegas muffler (5) ke tab pemasangan pegas pada pipa tengah dan muffler. | |
| 3. | Pasang klem muffler baru (3) ke pipa tengah (4). | |
| 4. | CATATAN Model Internasional: Pasang gasket baru (No. Komponen 65900056) sebelum pemasangan pipa tengah. a. Sejajarkan braket pemasangan (2) dengan lubang. | |
| 5. | Gambar 5 Tempatkan braket muffler di belakang braket penyangga pijakan kaki penumpang (1). a. Sejajarkan komponen dan pasang penjarak (4). | |
| 6. | Pasang perangkat keras secara longgar (2, 3, 5, 6). a. Gunakan lem pengunci ulir pada sekrup (6).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (MERAH) (94759-99) | |
| 7. | Gambar 6 Oleskan lem pengunci ulir ke sekrup bahu pipa tengah (1) yang sebelumnya dilepas.LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (MERAH) (94759-99) | |
| 8. | Pasang sekrup (1). Kencangkan. Torque: 13,6–16,3 N·m (10–12 ft-lbs) Sekrup bahu pipa tengah | |
| 9. | Kencangkan klem muffler (2). Torque: 52–58 N·m (38–43 ft-lbs) Klem muffler | |
| 10. | Gambar 5 Kencangkan sekrup (6). Torque: 13,6–16,3 N·m (10–12 ft-lbs) Sekrup bahu muffler |
| 1 | Rakitan perangkat keras |
| 2 | Braket pemasangan |
| 3 | Klem muffler |
| 4 | Pipa tengah |
| 5 | Pegas muffler |
| 6 | Peredam Suara |

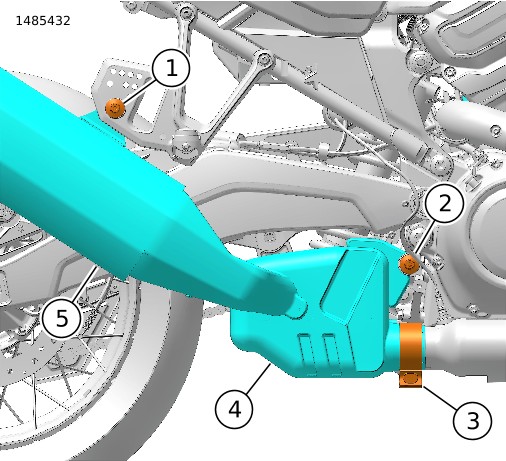

Gambar 4. Rangkaian Muffler Screamin Eagle
| 1 | Braket penyangga pijakan kaki |
| 2 | Mur flensa |
| 3 | Cincin pengunci datar |
| 4 | Spacer |
| 5 | Cincin pengunci khusus |
| 6 | Sekrup |
| 7 | Gromet |

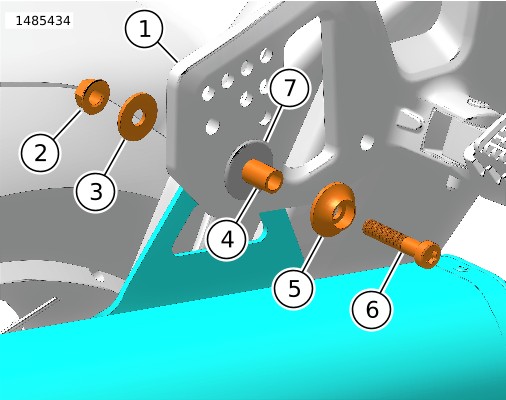

Gambar 5. Perangkat Keras Muffler
| 1 | Sekrup bahu (pipa tengah) |
| 2 | Klem muffler |

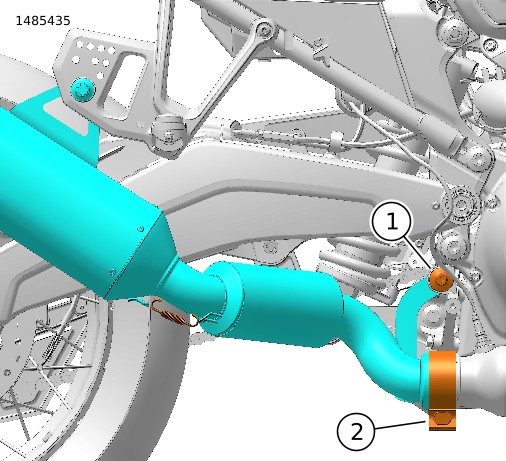

Gambar 6. Sekrup Braket Pemasangan
SELESAI
| 1. | Gambar 2 Pasang penyangga pijakan kaki pengendara (2). | |
| 2. | Bersihkan ulir sekrup (1) dan lubang di rangka. | |
| 3. | Gunakan lem pengunci ulir pada sekrup (1).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) | |
| 4. | Pasang sekrup (1). Kencangkan. Torque: 28,5–31,5 N·m (21–23 ft-lbs) Sekrup penyangga pijakan kaki pengendara | |
| 5. | Pasang sekring utama. Lihat manual servis. |
