TAS SADEL LEMBUT
941001152021-06-22
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
90202107 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

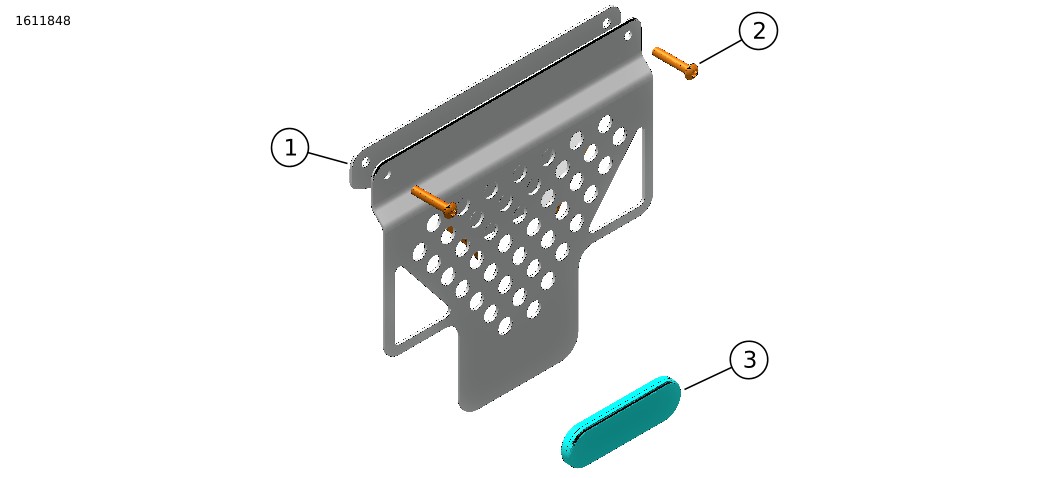

Gambar 1. Isi Kit: Tas Sadel Lembut
Tabel 2. Isi Kit: Tas Sadel Lembut
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 2 | Braket penopang, tas sadel | 67900650 | |
| 2 | 4 | Sekrup, kepala kancing, M6 | 10201320 | |
| 3 | 2 | Reflektor, merah | 67900205A | |
| 4 | 2 | Tas sadel lembut | 90202251 | Tidak ditampilkan |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
- Diperlukan pembelian terpisah untuk Kit Dudukan Kotak Samping (No. Komponen 90202087) untuk pemasangan ini.
Item-item ini tersedia di dealer Harley Davidson setempat.
PERSIAPAN
CATATAN
Lihat Gambar 2.
Mur pelat kait (3) (No. 10100152) berasal dari Kit Dudukan Kotak Samping.
| 1. | Lepaskan semua kumparan pemasangan, pelat kait, dan perangkat keras yang digunakan untuk pemasangan bagasi aluminium. a. Simpan mur pelat kait untuk digunakan nanti. |
PASANG
| 1. | Lihat Gambar 2. Pasang braket penopang tas sadel (1) ke rangka penopang tas sadel. | |||||||
| 2. | Pasang sekrup (2) dan mur pelat kait (3). Kencangkan sekrup. Torque: 9,5 N·m (7 ft-lbs) Sekrup braket penopang | |||||||
| 3. | Ulangi prosedur untuk sisi sebaliknya. |

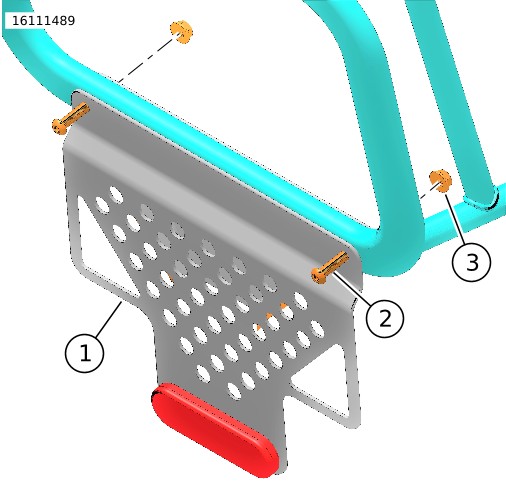

Gambar 2. Braket Dudukan | ||||||
| 4. | Lihat Gambar 3. Pasang tas sadel pada kendaraan dengan tali yang dipasang pada belakang sadel penumpang. | |||||||
| 5. | Lihat Gambar 4. Sejajarkan setrip memantulkan cahaya (2) pada tas sadel dengan penyangga horizontal bagian bawah (3). Sesuaikan tali seperlunya. CATATAN Ketinggian tas yang tepat harus dipertahankan untuk mengurangi kemungkinan tas sadel mengenai jalan ketika menikung dengan sudut kemiringan maksimum. | |||||||
| 6. | Lihat Gambar 3. Ikat tali berlebih dengan simpul elastis (1). | |||||||
| 7. | Lihat Gambar 5. Bungkus tali pengikat tas sadel (3) ke sekeliling rangka penyangga tas sadel (4). a. Empat tali pengikat per tas sadel. | |||||||
| 8. | Kencangkan tas sadel ke rangka penyangga. | |||||||
| 9. | Lihat Gambar 8. Tali pengikat (2, 3, 4) harus dipasang di sekitar lokasi. | |||||||
| 10. | Kencangkan tali yang longgar dengan simpul elastis. |
| 1 | Simpul elastis |
| 2 | Rakit gesper |

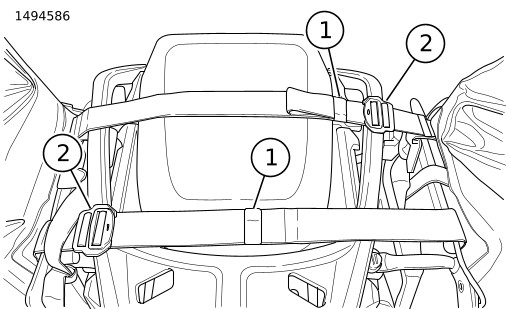

Gambar 3. Ikat Menyilang ke Sadel Penumpang
| 1 | Tas Kargo |
| 2 | Setrip memantulkan cahaya |
| 3 | Penyangga horizontal bawah |

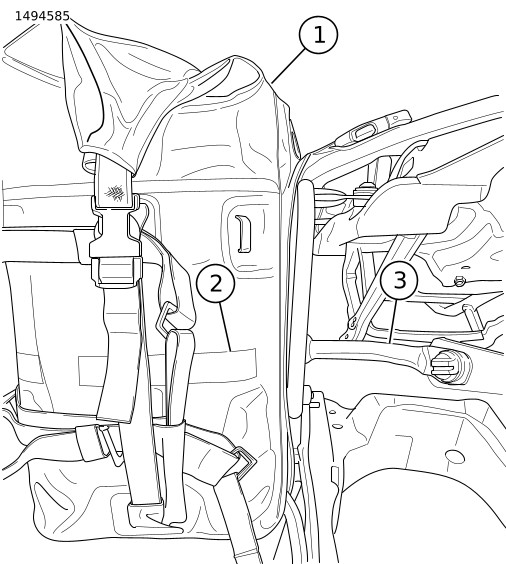

Gambar 4. Pasang Tas Sadel
| 1 | Gesper kecil |
| 2 | Gesper besar |
| 3 | Strap |
| 4 | Rangka penyangga |

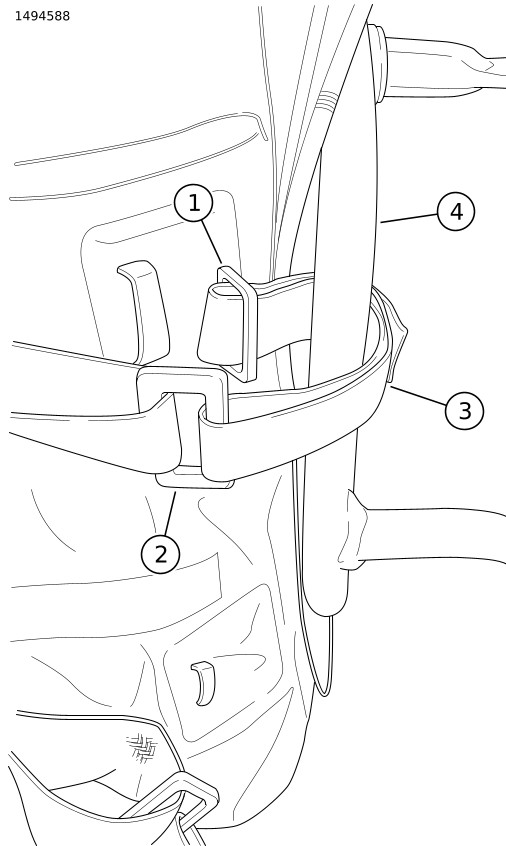

Gambar 5. Proses Tali Pengikat 1
| 1 | Gesper kecil |
| 2 | Gesper besar |

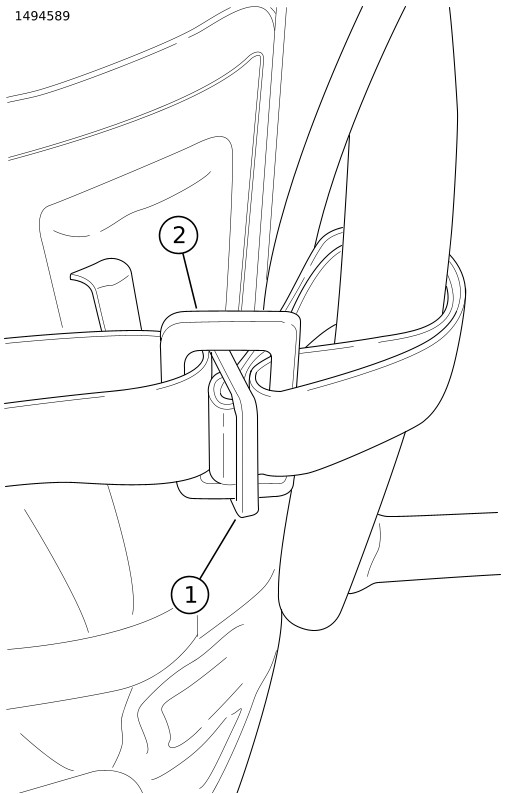

Gambar 6. Proses Tali Pengikat 2
| 1 | Gesper kecil |
| 2 | Gesper besar |

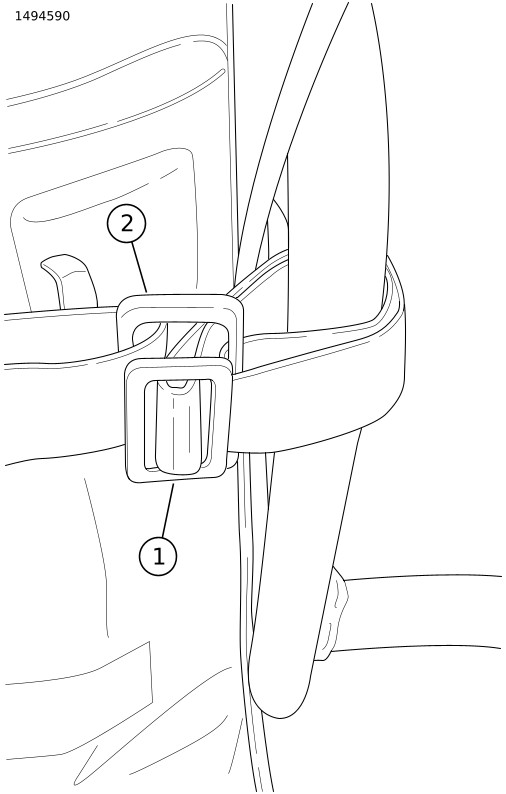

Gambar 7. Proses Tali Pengikat 3
| 1 | Rangka penyangga |
| 2 | Tali pengikat atas |
| 3 | Tali pengikat bawah |
| 4 | Tali pengikat vertikal |

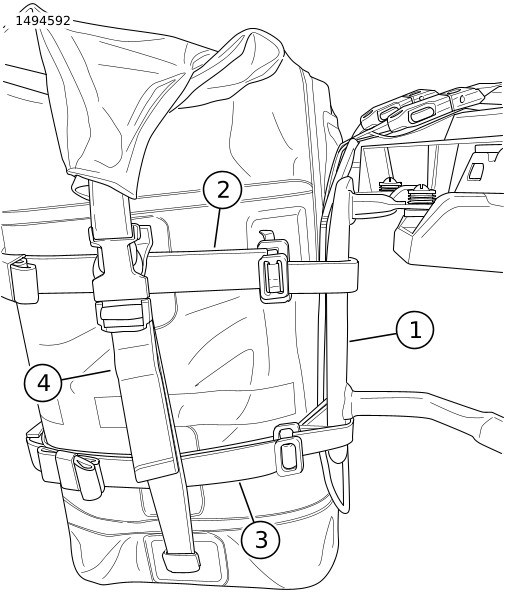

Gambar 8. Ikat Semua Tali
