Kit de resortes de válvula Screamin’ Eagle
J035482014-03-12
GENERALIDADES
Kit número
18013-03A
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Piezas adicionales requeridas
Pueden ser necesarias piezas adicionales para reemplazar o reparar los componentes de la culata del cilindro que estén fuera de las especificaciones, para poder armar las culatas de los cilindros y volverlas a poner en servicio.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00308b)
NOTA
Este kit está diseñado para usarlo en aplicaciones para carreras elevadas de las válvulas y RPM altas. Este kit funcionará con elevaciones hasta de 14,859 mm (0.585 in) y hasta 6500 RPM.
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación se requiere un Manual de servicio para su modelo de motocicleta, el cual está disponible en un concesionario Harley-Davidson.
Contenido del kit
Tabla 1. Contenido del kit
Descripción (cantidad) | Número de pieza |
|---|---|
Collarín, resorte de válvula superior (4) | 18015-03B |
Collarín, resorte de válvula inferior con sello (4) | 18016-03 |
Cuña, collarín de resorte de la válvula (8) | 18260-02 |
Resorte de válvula (4) | No se vende por separado |
INSTALACIÓN
| 1. | Vea el Manual de servicio y siga las instrucciones en Desarmado de la motocicleta para la reparación del extremo superior. | |||||||||
| 2. | Siga las instrucciones en el Manual de servicio para extraer las cubiertas de los balancines y las culatas de los cilindros. | |||||||||
| 3. | Usando el compresor de resortes de válvula (HD-3436-B), comprima los resortes de válvulas y quite las cuñas de los collarines superiores, el collarín superior y el collarín inferior de las cuatro válvulas. | |||||||||
| 4. | Si se vuelven a usar las válvulas existentes, use una lima de dientes finos para eliminar cualquier rebaba del vástago de la válvula en la ranura del retén. Marque la válvula para que se vuelva a armar en la misma culata. |

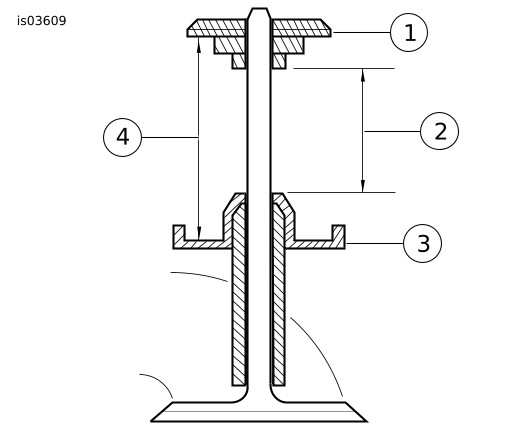

Figura 1. Altura del resorte instalado | ||||||||
| 5. | Siga las instrucciones en el Manual de servicio en Limpieza e inspección. | |||||||||
| 6. | Si alguno de los componentes está fuera de las especificaciones, siga las instrucciones en el Manual de servicio para reemplazar y rectificar las guías de válvulas y revestir los asientos de las válvulas. | |||||||||
| 7. | Vea Figura 1. Usando los resortes, collarines y cuñas de este kit, arme las culatas de los cilindros siguiendo las instrucciones en el Manual de servicio. | |||||||||
| 8. | Siga las instrucciones en el Manual de servicio para instalar las cubiertas de los balancines y las culatas de los cilindros. | |||||||||
| 9. | Para volver a poner la motocicleta en servicio, siga las instrucciones en el Manual de servicio en Armado de la motocicleta después de la reparación del extremo superior. |
