PARABRISAS DESMONTABLE GRANDE PARA MODELOS SOFTAIL CON NACELA CROMADA O NACELA STREET STALKER (SIN LUCES DE PASO)
J014202017-08-22
GENERALIDADES
Número de kit
58653-97A: Perfil bajo, parabrisas ahumado
58652-97A: Altura estándar, parabrisas transparente
Modelos
Para obtener información sobre la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Estos accesorios de kits de parabrisas están diseñados para los modelos Softail que tienen el kit de nacela cromada para el faro delantero (67907-96) o el Kit de nacela para el faro delantero Street Stalker (57910-98B) instalado.
Piezas adicionales necesarias
NOTA
Un Manual de servicio para su modelo de motocicleta está disponible en un concesionario Harley-Davidson.
INSTALACIÓN
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00308b)
- Quite los tornillos superiores que sujetan la nacela del faro delantero cromada a las horquillas delanteras.
- Vea la Figura 1. Sujete los bujes de acoplamiento superiores (22) usando la arandela (21) y los tornillos de cabeza tipo hongo (20). Aplique ADHESIVO DE FIJATORNILLOS DE MEDIANA FUERZA LOCTITE 242 (AZUL) (Loctite 242) en las roscas del tornillo. Ajuste. 25,8 N·m (19 ft-lbs)
- Quite los tornillos inferiores que sujetan la nacela del faro delantero cromada a las horquillas delanteras.
- En los vehículos equipados con la nacela del faro delantero cromado, sujete el buje de acoplamiento inferior (22) usando la arandela (21) y el tornillo con cabeza de botón (23). En los vehículos equipados con la nacela del faro delantero Street Stalker, sujete el buje de acoplamiento inferior (22) usando la arandela (21) y el tornillo con cabeza de botón (24).
INSTALACIÓN/EXTRACCIÓN DEL PARABRISAS
NOTA
Inspeccione el parabrisas al terminar la instalación. Asegúrese de que el montaje del parabrisas no restringe el movimiento completo hacia la izquierda o hacia la derecha del conjunto de la horquilla delantera. Si hay restricción, ajuste el parabrisas lo necesario hasta obtener el espacio libre correcto. Pida que personal de servicio Harley-Davidson con experiencia corrija cualquier problema antes de conducir con este accesorio instalado.
NOTA
Inspeccione periódicamente los elementos de sujeción de montaje. Nunca conduzca con soportes flojos. Un soporte flojo provoca tensión adicional sobre todos los demás soportes, así como sobre el parabrisas, y podría causar la falla prematura de los componentes.
- Fije con cuidado las mordazas superiores del conjunto del parabrisas en las ranuras de los bujes de caucho de acoplamiento.
- Enganche las mordazas superiores del conjunto del parabrisas en las ranuras de los bujes de caucho de acoplamiento.
- Presione firmemente el parabrisas en su lugar hasta que quede asentado en los bujes de acoplamiento.
- Para extraer el parabrisas, tome los bordes del parabrisas en cada lado de la abrazadera central y tire firmemente el parabrisas suelto de los bujes de acoplamiento.
CUIDADO Y LIMPIEZA
NOTA
Durante ciertas horas del día, los reflejos de la luz solar desde la curva interior de un parabrisas pueden causar la acumulación de calor extremo en los instrumentos de la motocicleta. Tenga cuidado cuando se estacione. Estaciónese hacia el sol, coloque algún objeto opaco sobre los instrumentos o ajuste el parabrisas para evitar los reflejos.
AVISO
En los parabrisas Harley-Davidson debe utilizar solamente productos recomendados Harley-Davidson. No utilice sustancias químicas fuertes ni productos protectores contra la lluvia, que pueden causar daños, tales como opacidad o empañamiento, a la superficie del parabrisas. (00231c)
No limpie el policarbonato bajo el sol o temperatura alta. Los limpiadores en polvo, abrasivos o alcalinos provocarán daño al parabrisas. Nunca raspe el parabrisas con una hoja de afeitar ni otros instrumentos afilados, ya que pueden causar daños permanentes.
NOTA
Cubra el parabrisas con un trapo limpio y mojado durante 15 minutos aproximadamente, antes de lavarlo, para quitar los insectos secos con mayor facilidad.
El Tratamiento repelente de agua para el parabrisas Harley-Davidson, número de pieza 99841-01, está aprobado para usarse en los parabrisas Harley-Davidson.
PIEZAS DE SERVICIO

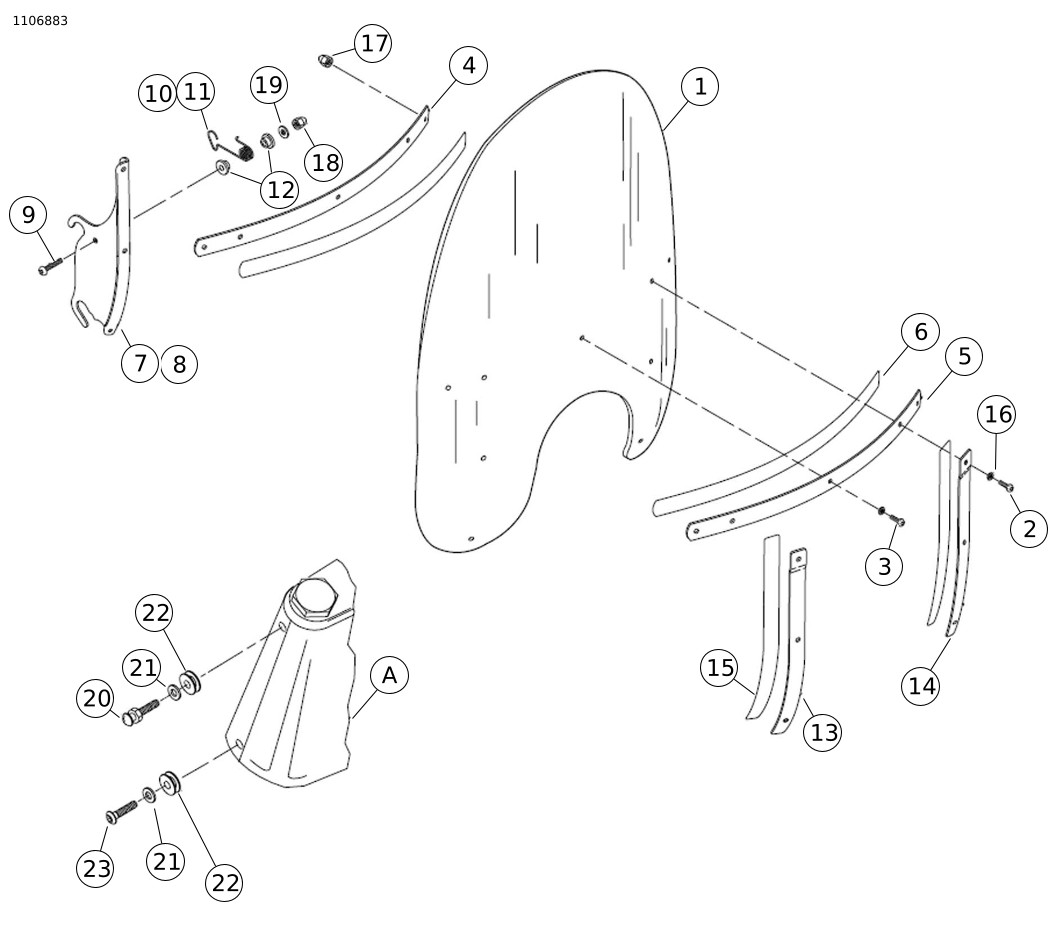

Figura 1. Piezas de servicio: Kits de parabrisas
Tabla 1. Piezas de servicio
Artículo | Descripción (cantidad) | Part No. | Artículo | Descripción (cantidad) | Part No. | |
|---|---|---|---|---|---|---|
1 | Parabrisas estándar de reemplazo Altura estándar, transparente Bajo perfil, ahumado | 58657-97A 58658-97A | 14 | Brazo, lado izquierdo | 58408-75A | |
2 | Tornillo, cabeza plana, Torx (2) | 2452 | 15 | Cinta del brazo del parabrisas (2) | 58417-77 | |
3 | Tornillo, cabeza plana, Torx (7) | 2921A | 16 | Arandela (9) | 7073 | |
4 | Brazo del parabrisas, interior | 58431-94 | 17 | Tuerca ciega (9) | 7651 | |
5 | Brazo del parabrisas, exterior | 58428-94 | 18 | Tuerca ciega, 1/4-20 pulg. (2) | 94004-90T | |
6 | Cinta del brazo del parabrisas (2) | 58416-77A | 19 | Arandela, plana, 1/4 pulg. (4) | 94065-90T | |
7 | Brazo del parabrisas, lado izquierdo | 58293-95 | Elementos de sujeción (que consiste en los artículos 20 al 24) | |||
8 | Brazo del parabrisas, lado derecho | 58300-95 | 20 | Tornillo, cabeza tipo hongo (4) | 58268-95 | |
9 | Tornillos, cabeza de botón (2) | 94426-95 | 21 | Arandela, cromada (4) | 94066-90T | |
10 | Retén del parabrisas, lado izquierdo | 58259-95 | 22 | Buje (4) | 67621-94 | |
11 | Retén del parabrisas, lado derecho | 58266-95 | 23 | Tornillo, cabeza de botón 5/16 x 24 x 1-1/4 pulg. (2) | 94421-95T | |
12 | Bujes de nailon (4) | 58272-95 | 24 | Tornillo, cabeza de botón 5/16 x 24 x 1 pulg. (2) | 94398-92T | |
13 | Brazo, lado derecho | 58406-75A | A | Nacela | ||
