KITS DE PESTILLOS DE BLOQUEO DESMONTABLES
J063452017-07-31
GENERALIDADES
Números del kit
52300513, 52300514, 52300518, 52300519
Modelos
Para obtener información sobre la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Requisitos para la instalación
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00308b)
PREPARACIÓN
Este kit convierte el pestillo derecho en un pestillo de bloqueo para ayudar a evitar el robo del accesorio desmontable.
| 1. | Vea Figura 1. Quite el accesorio desmontable de la motocicleta. a. Tire de ambas palancas del retén (3) hacia atrás y hacia arriba. b. Cada retén se detendrá y permanecerá en la posición de desenganche. c. Quite el accesorio de la motocicleta. | |
| 2. | Libere el pestillo derecho. a. Tire de la palanca del retén hacia atrás y permita que el pestillo vuelva a la posición de cierre. |
| 1 | Posición de desenganche |
| 2 | Posición de cierre |
| 3 | Palanca del retén |
| 4 | Punta del pestillo |
| 5 | Pestillo |
| 6 | Placa lateral |
| 7 | Pasador del retén |
Figura 1. Extracción del accesorio desmontable
REEMPLAZO DEL PESTILLO
NOTA
El kit de pestillos de bloqueo reemplaza al pestillo derecho original solamente.
| 1. | Vea Figura 2. Extraiga el pestillo derecho del accesorio desmontable. a. Quite el tornillo (6). b. Quite el conjunto del pestillo y las arandelas originales. c. Deseche las piezas originales. | |
| 2. | Instale el nuevo pestillo de bloqueo. a. Coloque una arandela de presión (1) y el conjunto del pestillo (2) nuevos en el espárrago de pivote (A). b. Estructura desmontable pintada: Coloque la nueva arandela pequeña (4) contra el extremo del espárrago del pivote. NOTA La estructura desmontable cromada no requiere arandela pequeña (4). c. Instale la nueva arandela plana (5) y el tornillo nuevo (6). Par de ajuste: 3,4–4,5 N·m (30–40 in-lbs) | |
| 3. | Vuleva a la posición de desenganche. a. Si se ha presionado el botón de bloqueo (B), desbloquee con la llave proporcionada. b. Tire hacia atrás de la palanca mientras levanta a la posición de desenganche. |
FUNCIONAMIENTO
| 1. | Instale el accesorio desmontable en la motocicleta. a. Mientras se baja la parte trasera del accesorio a su lugar, los pestillos engancharán automáticamente. b. Cuando estén completamente enganchados, presione el botón de bloqueo (B). El desmontable ahora está asegurado. c. Desbloquee usando la llave provista para extraer el accesorio. |
PIEZAS DE SERVICIO

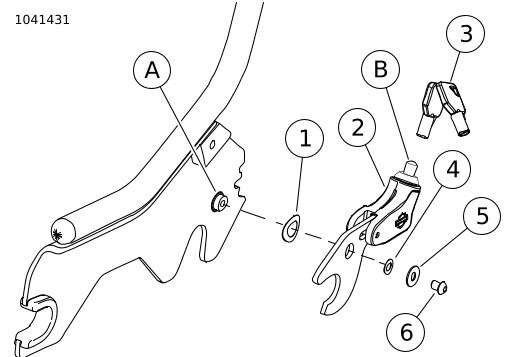

Figura 2. Piezas de servicio, Kits de pestillos de bloqueo desmontables
Tabla 1. Piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Arandela de presión | 6828 |
2 | Conjunto del pestillo de bloqueo | No se vende por separado |
3 | Llaves | No se vende por separado |
4 | Arandela pequeña | 6912 |
5 | Arandela plana | 6827 |
6 | Tornillo | 4569 |
Artículos mencionados en el texto | ||
A | Espárrago de pivote | |
B | Botón de bloqueo | |
