REJILLA INDIVIDUAL H-D DETACHABLES DYNA
J037362014-06-30
GENERALIDADES
Kit número
53511-06A
Modelos
Esta hoja de instrucciones trata sobre el montaje de la rejilla individual Detachable para los modelos Dyna® de 2006 y posteriores con un asiento individual.
Requisitos de instalación
Puede ser necesaria la compra por separado de piezas o accesorios adicionales para la instalación correcta de este kit H-D® Detachables™. Vea el listado de piezas o accesorios necesarios en el catálogo de venta al detalle de P&A (piezas y accesorios) o en la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00308b)
ADVERTENCIANo sobrepase la capacidad de peso de la rejilla para equipaje. Demasiado peso puede provocar la pérdida de control, lo cual puede causar la muerte o lesiones graves. (00373a)
NOTA
La capacidad máxima de la rejilla para equipaje es de 4,5 kg (10 lb).
Tenga cuidado cuando coloque carga en la rejilla para equipaje, ya que cargarla incorrectamente puede afectar la maniobrabilidad. No use la rejilla para equipaje como asiento, ya que también puede afectar la maniobrabilidad.
INSTALACIÓN Y EXTRACCIÓN
| 1. | Vea la Figura 1. Estando de pie atrás de la motocicleta, coloque las muescas delanteras de la rejilla (1) dentro de los puntos delanteros de acoplamiento (2). | |||||||||
| 2. | Retroceda los pestillos giratorios traseros a su última posición. | |||||||||
| 3. | Coloque los pestillos giratorios traseros (3) sobre los puntos traseros de acoplamiento (4). Verifique que los pestillos y las placas laterales encajen en el cuello (5) de los puntos traseros de acoplamiento. Esto requerirá presionar o abrir suavemente las placas laterales. |

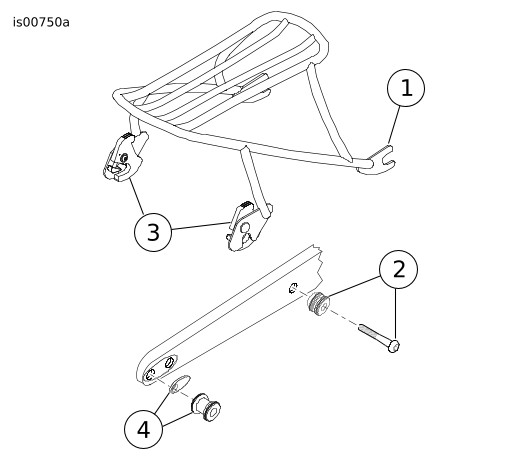

Figura 1. Instalación de la rejilla individual desmontable | ||||||||
| 4. | Vea la Figura 2. Verifique la alineación correcta de la rejilla para equipaje. Los puntos traseros de acoplamiento pueden dañarse si los pestillos giratorios, el soporte del guardabarros y la cubierta no están alineados correctamente. Si el pestillo no cierra fácilmente, no lo fuerce. |

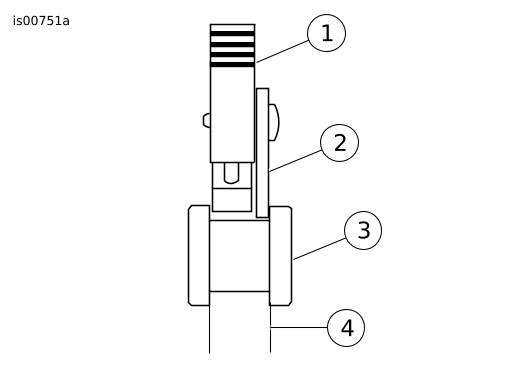

Figura 2. Alineación de la rejilla individual (vista trasera) | ||||||||
| 5. | Presione hacia abajo y cierre los pestillos giratorios presionando la palanca del pestillo lo más hacia adelante que sea posible. Se escucha un clic cuando el pestillo está en su lugar. Si el pestillo no cierra fácilmente, no lo fuerce. Vuelva a verificar la alineación de la rejilla para equipaje. | |||||||||
| 6. | Verifique que el kit de acoplamiento y la rejilla estén seguros. NOTA Los puntos delanteros y traseros de acoplamiento deben estar completamente enganchados. Si los puntos de acoplamiento no están completamente enganchados, o el kit de acoplamiento está flojo, podría moverse o aflojarse durante el funcionamiento. | |||||||||

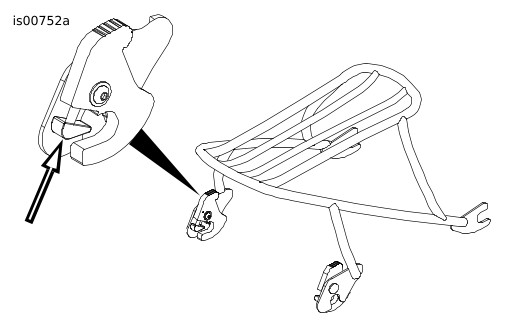

| 7. | Vea la Figura 3. Para quitar la rejilla, presione el botón de liberación. Retroceda la palanca del pestillo giratorio. Cuidadosamente, levante la parte trasera de la rejilla. Saque la rejilla de los puntos delanteros de acoplamiento. |  Figura 3. Presión del botón de liberación y retroceso de la palanca |
PIEZAS DE SERVICIO

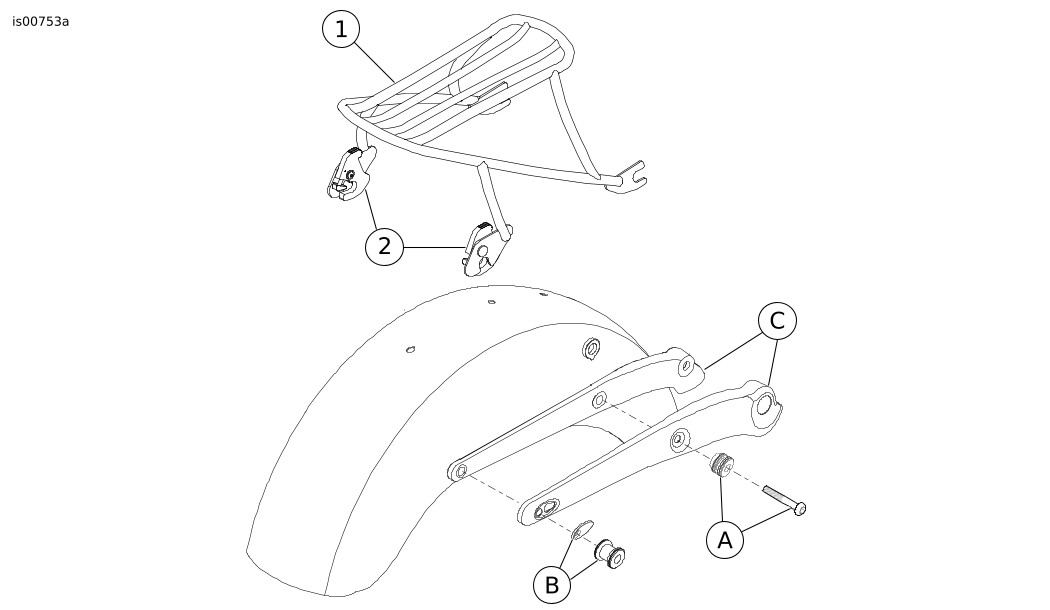

Figura 4. Piezas de servicio: Rejilla individual desmontable Dyna
Tabla 1. Piezas de servicio: Rejilla individual desmontable Dyna
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Rejilla individual desmontable (cromada) | No se vende por separado |
2 | Conjunto de pestillos (2) | 50300108 |
Artículos mencionados en el texto, pero no incluidos en el
kit: | ||
A | Punto delantero de acoplamiento y perno (2) | |
B | Punto trasero de acoplamiento y cubierta del receso (2) | |
C | Soporte y cubierta del guardabarros (2) | |
