KITS DE ASIENTOS DYNA CUSTOM
J037412015-10-15
GENERALIDADES
Números de kits
Vea Tabla 1.
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Contenido del kit
Vea el número de pieza de correa de sujeción asociado con cada kit de asiento en Tabla 1.
Tabla 1. Números de kit y uso de la correa de sujeción
Número de kit
Correa de sujeción
Número de kit
Correa de sujeción
(DIAPOSITIVAS 51297-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51417-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51298-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51420-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51299-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51423-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51301-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51424-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51305-07)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51425-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51306-07)
(DIAPOSITIVAS 51333-07)
(DIAPOSITIVAS 51439-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51353-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51447-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51359-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51452-08)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51364-07)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 52046-06)
Ninguna
(DIAPOSITIVAS 51366-07)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 52047-06)
Ninguna
(DIAPOSITIVAS 51369-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 52048-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51375-06)
Ninguna
(DIAPOSITIVAS 52051-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51381-06)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51621-09)
(DIAPOSITIVAS 51705-06)
(DIAPOSITIVAS 51626-09)
(DIAPOSITIVAS 51705-06)
Requisitos para la instalación
Puede ser necesaria la compra por separado de piezas o accesorios adicionales para la instalación correcta de este asiento en su modelo de motocicleta. Vea un listado de las piezas y accesorios necesarios para su modelo en el último catálogo de venta al detalle de P&A (piezas y accesorios).
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00308b)
ADVERTENCIA
No instale estos kits de asiento en motocicletas que no estén equipadas con una correa de sujeción y tacos apoyapiés para pasajero apropiados. Si los tacos apoyapiés y la correa de sujeción no están instalados, el pasajero podría caerse de la motocicleta en movimiento o agarrarse del operador, causando la pérdida del control y la muerte o lesiones graves. (00410b)
EXTRACCIÓN
NOTA
Evite rayar las superficies pintadas con las herramientas o las lengüetas de metal del asiento.
1. Extraiga el asiento instalado siguiendo las instrucciones del Manual del propietario.
2. Para los modelos equipados con asiento individual: Vea Figura 1. Quite el tapón del agujero Bar & Shield (11) del agujero de montaje del asiento trasero (1).
3. Para los modelos equipados con asiento doble: En el agujero de montaje del asiento delantero (3), extraiga la arandela de retención (10) de la tuerca de retención del asiento (9). Desde la parte inferior del guardabarros, extraiga del vehículo la tuerca de retención del asiento. Inserte el tapón del agujero Bar & Shield en el agujero de montaje del asiento delantero.
4. Vea Figura 2. Obtenga la correa de cables (3) del kit.
a. Coloque la tuerca de retención (1) sobre la correa de cables (3) para que el extremo ancho de la tuerca descanse sobre el ojal de la correa de cables.
b. Pase la correa de cables hacia arriba debajo del guardabarros y a través del último agujero de montaje del asiento.
c. Tire hacia arriba de la correa de cables para sostener la tuerca de ajuste apretada contra la parte inferior del guardabarros.
d. Con el reborde de refuerzo de la tuerca de retención asentado en la muesca del agujero del guardabarros, deslice la arandela de retención (2) desde la parte trasera enganchando la tuerca de retención en su lugar. Quite la correa de cables.
5. Para los modelos equipados con asiento doble: Vea Figura 3. Extraiga los cuatro cuadros de espuma (1) del guardabarros. Para los modelos equipados con asiento individual: Vea Figura 4. Extraiga los dos cuadros de espuma (2) del guardabarros.
6. Elimine todo el residuo de adhesivo del guardabarros con un disolvente de adhesivos de uso general (3M pieza n.º 051135 o un equivalente). Enjuague con agua limpia y seque completamente con un paño blanco limpio. Limpie las superficies con alcohol isopropílico. Deje secar completamente.

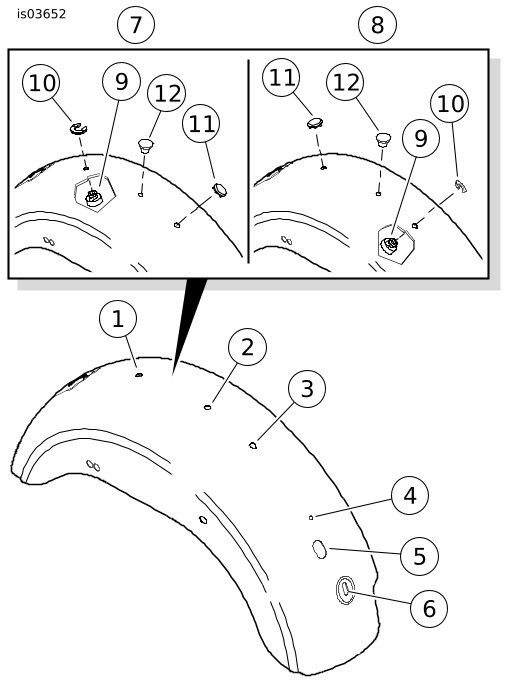

1Agujero de montaje del asiento, trasero
2Agujero del guardabarros, central
3Agujero de montaje del asiento, delantero
4Agujero de montaje de la correa de sujeción
5Agujero de ubicación de cables (referencia)
6Agujero del guardabarros, delantero (referencia)
7Ubicación de los elementos de sujeción para un asiento doble
8Ubicación de los elementos de sujeción para un asiento individual
9Tuerca de retención del asiento
10Arandela de retención
11Tapón del agujero, Bar & Shield
12Tapón del agujero, corriente
Figura 1. Identificación del agujero del guardabarros y ubicación de los elementos de sujeción
1Tuerca de retención
2Arandela de retención
3Correa de cables (ayuda para la instalación)
Figura 2. Instalación de la tuerca de retención

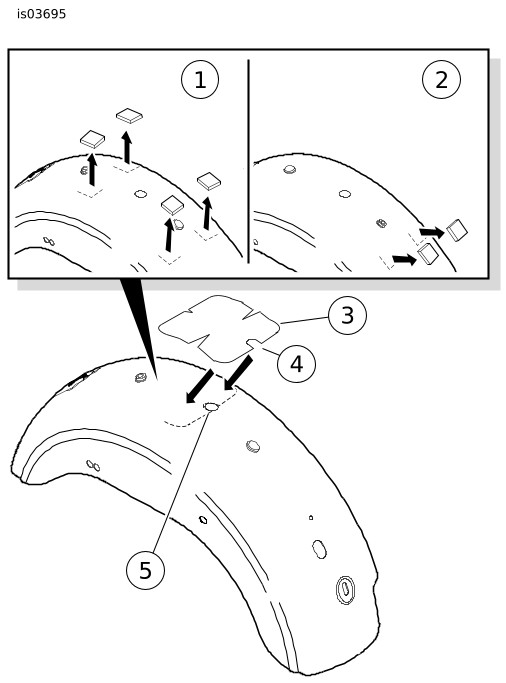

1Cuadros de espuma del asiento doble (4)
2Cuadros de espuma del asiento individual (2)
3Cinta protectora
4Muesca redonda con cinta
5Agujero central del guardabarros
Figura 3. Cuadros de espuma y cinta protectora (asiento doble)

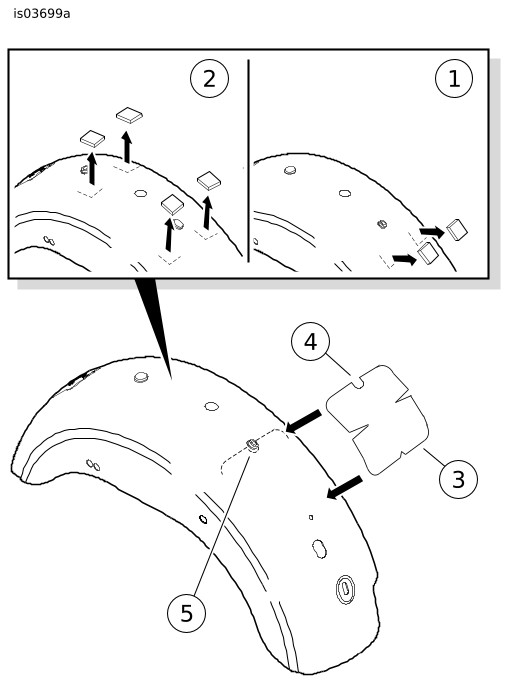

1Cuadros de espuma del asiento individual (2)
2Cuadros de espuma del asiento doble (4)
3Cinta protectora
4Muesca redonda con cinta
5Agujero de montaje del asiento, delantero
Figura 4. Cuadros de espuma y cinta protectora (asiento individual)
INSTALACIÓN
1. Vea Figura 6. Desde la parte inferior del guardabarros, inserte el tornillo (9) hacia arriba a través del agujero de montaje de la correa de sujeción. Asegure con una tuerca de retención de plástico (10). Para los modelos FXDWG de 2010 y posteriores: Vea Figura 5. Verifique que la cabeza del tornillo de reborde (1) esté libre de la guía de cables (2) instalada contra el guardabarros.
NOTA
Un extremo de la correa de sujeción nueva (8) tiene un solo agujero de montaje y el otro extremo tiene dos agujeros.
2. Instale el extremo de la correa de sujeción nueva con el agujero individual sobre las roscas del tornillo. Lleve el extremo opuesto de la correa sobre el primer extremo como se muestra. Para todos los kits, EXCEPTO el 51381-06: Inserte las roscas del tornillo a través del agujero exterior (A). Para el kit 51381-06: Inserte el tornillo a través del agujero interior (B).
3. Instale la arandela (11) y la tuerca hexagonal (12) sobre el tornillo para asegurar la correa de sujeción. Ajuste a 6,8–10,2 N·m (60–90 in-lbs).
4. Quite el respaldo adhesivo de la cinta protectora (3). Cuidadosamente coloque la muesca redonda (4) alrededor del agujero central del guardabarros o del agujero de montaje del asiento (5) como se muestra. Presione la cinta firmemente en su lugar.
5. Vea Figura 6. Para los modelos equipados con asientos dobles: Deslice la parte trasera del asiento nuevo (1) a través de la correa de sujeción (8). Apoye el asiento sobre el eje central de la estructura. Para los modelos equipados con asientos individuales: Deslice el asiento hacia el frente hasta que la lengüeta delantera enganche dentro del canal en la estructura.
6. Asegure el asiento al guardabarros con la perilla estriada (2) y la arandela de neopreno (3) de este Kit.
NOTA
Se requiere una temperatura ambiente de al menos 16 °C (60 °F) para que el emblema se adhiera correctamente a la perilla.
7. Quite el forro del respaldo adhesivo del emblema Bar & Shield (4). Gire el emblema para que tenga una mejor aspecto y aplíquelo en el centro del receso sobre la perilla estriada. Aplique presión uniforme al emblema durante un minuto para que la adhesión sea la correcta.
1Tornillo de reborde
2Guía de cables
Figura 5. Instalación de la correa de sujeción: modelos FXDWG
PIEZAS DE SERVICIO

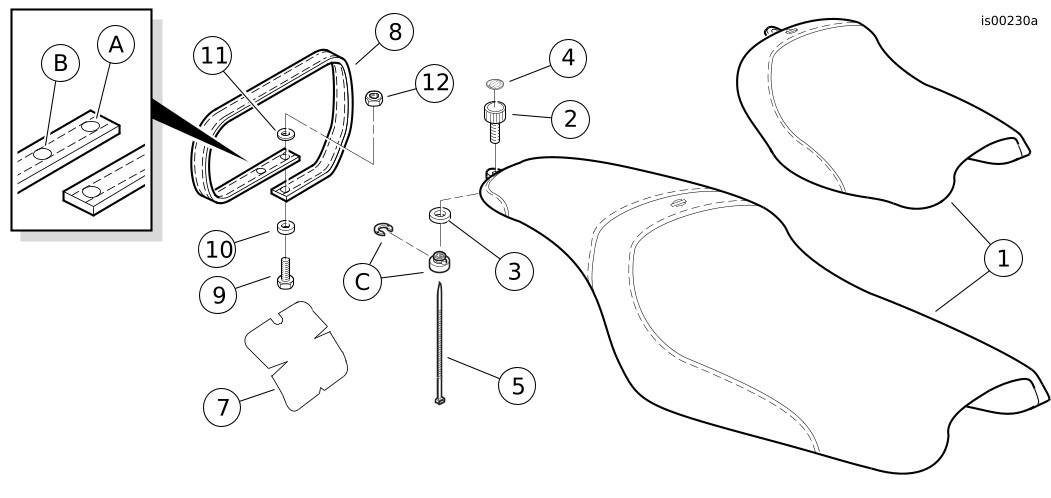

Figura 6. Piezas de servicio: Kits de asientos Dyna Custom
Tabla 2. Tabla de piezas de servicio
Kit
Artículo
Descripción (cantidad)
Número de pieza
Artículos comunes
para TODOS los kits de asientos
1
Asiento
No se vende por separado
2
Perilla estriada, 1/4-20
Total: 2.620 descargas
3
Arandela, neopreno
Total: 2.620 descargas
4
Emblema, Bar & Shield
14628-96
5
Correa de cables (ayuda para la instalación)
10039
6
Acondicionador para cuero
No se vende por separado
7
Cinta protectora
(DIAPOSITIVAS 59546-02)
Kits de asiento doble
contenido adicional
8
Correa de sujeción
Vea Tabla 1
9
Tornillo, cabeza hexagonal, 1/4-20 x 3/4 pulg., con arandela
3574
10
Tuerca de retención, plástico
Total: 2.620 descargas
11
Arandela plana
6036
12
Tuerca hexagonal, 1/4-20
7792
Artículos mencionados en el texto, pero no incluidos en el kit:
A
Agujero más externo, correa de sujeción
B
Agujero más interno, correa de sujeción
C
Tuerca de retención y arandela
