KIIRVABASTUSEGA EEMALDATAV TUULEKLAASI KOMPLEKT
J051762021-04-27
ÜLDOSA
Komplekti number
57400021, 57400022
Mudelid
Mudeli sobivuse teavet vaadake P&A jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00308b)
PAIGALDAMINE
Tuuleklaasi paigaldamine - kõik mudelid
| 1. | Vt Joonis 1 . Eemaldage pakkimise eesmärgil tuuleklaasi alamkoost ja asetage see esiots allapoole puhtale pehmele pinnale, kinnitushaagid peavad jääma üles. | |||||||||||
| 2. | Vt Joonis 3 ja Tabel 1. Eemaldage pakendist nii kinniti kui paigaldusosade komplektid ja eraldage sarnased osad kokkupanemise ettevalmistamiseks. | |||||||||||
| 3. | Vt Joonis 2 . Pange klambrite koostud ja riistvara kokku. | |||||||||||
| HOIATUS! Belleville’i (koonuse) seibide kausikujulised pooled peavad olema vastastikku ja igal ühenduskohal peavad nende vahel olema esiklaasi kinnitusklambrid. Suutmatus seibe õigesti joondada võib vähendada esiklaasi võimet kokkupõrke korral lahti murda, mis võib põhjustada surma või raskeid vigastusi. (00422b) | ||||||||||||
| 4. | Klamber suunaga üles ja tuuleklaasi haagi (2) sisepoolel, kinnitage poolkeermega polte (1) ühe klambri kaupa piisavalt, et hoida mootorrattale tuuleklaasi paigaldamisel klambri suunda tuuleklaasi suhtes. Poldid kinnitatakse täielikult hiljem. MÄRKUS. Hoidke esiratast sirgelt, et haagid ei kraabiks kütusepaaki. | |||||||||||
| 5. | Veenduge, et kõik neli klambrit on n-ö avatud asendis, seejärel tooge tuuleklaas (klambri pool teist eemal) mootorratta ette. MÄRKUS. Polükarbonaadist tuuleklaas on küllaltki paindlik ja seda võib painutada, et mootorrattale paigaldamise lihtsustamiseks jaotada klambrid esitulest eemale. Olge ettevaatlik, et tuuleklaasi kahvli liugurite abil paika panemisel mitte kriimustada esitule korpust. |

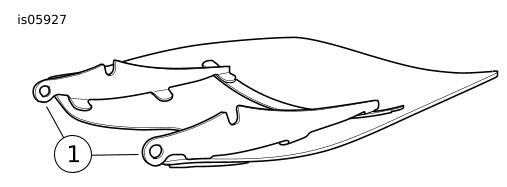

Joonis 1. Tuuleklaasi kinnitamise haagid
Joonis 2. Tuuleklaasi kinnitamise klamber | ||||||||||
| 6. | Võtke eesmine poritiib kahvlisse. Sättige tuuleklaas esitule ümber ja paigutage klambrid kahvli liuguritele. | |||||||||||
| 7. | Alustades alt (kummaltki poolt) ja poolkeermega poldid vaid veidi pingutatud, pange iga klamber paika, olles tähelepanelik, et klambrid joonduvad kahvli liuguritega ja üksteisega. | |||||||||||
TEADE Ärge ületage paigalduskruvide paigaldamisel soovitatud pingutusmomenti. Muidu võib tuuleklaas kahjustada saada. (00385a) | ||||||||||||
| 8. | Tuuleklaasi klambrid kinnitatud kahvli liuguritele, veenduge, et poolkeermega poltide õlaosa istub täielikult igas tuuleklaasi haagi asukohas. Pingutage. Moment: 6,7 N·m (60 in-lbs) | |||||||||||
| 9. | Pöörake juhtraud täielikult vasakule ja paremale poole, et veenduda gaasitrosside vabas liikumises. |
Tuuleklaasi eemaldamine - kõik mudelid
- Tuuleklaasi eemaldamiseks avage 4 klambrit mis tahes järjekorras. Olge ettevaatlik, et mitte esituld ega kütusepaaki kriimustada, nagu paigaldamise ajal märgiti.
- Tuuleklaasi hoiustamisel asetage see kohta, kus tuuleklaasi klambrid on korralikult kaitstud. Hoiduge asukohtadest, kus tuuleklaas võib millegagi kokku puutuda, maha kukkuda või saada kriimustusi. Ärge asetage midagi koostu peale.
- Kontrollige klambreid ja riistvara enne uuesti paigaldamist pärast mis tahes hoiustamisaega kinniti eelpingutuse ja puhtuse osas. Igal klambril peab olema kummist tihendite paar klambrisadulas, mis ühendatakse kahvli liuguritega, ja see peab võimaldama klambril vabalt lahti ja kinni pöörata.
Hooldamine ja puhastamine
TEADE
Polükarbonaadist tuuleklaase/tuulesuunajaid tuleb õigesti hooldada. Polükarbonaadi vale hooldus võib tuuleklaase/tuulesuunajaid kahjustada. (00483e)
- Ärge kasutage tuuleklaasil benseeni, värvi lahustit, bensiini ega muud tüüpi rasketoimelisi puhastusvahendeid. See kahjustab pinda.
- Ärge puhastage polükarbonaadi kuuma päikesega või kõrgel temperatuuril.
- Pulbriline, abrasiivne või leeliseline puhasti kahjustab tuuleklaasi.
- Tuuleklaasi tumeruse sisemuselt peegeldav päikesevalgus võib teatud ajal päeval põhjustada mootorratta instrumentide väga suure kuumuse tekkimist. Olge parkimisel ettevaatlik. Parkige päikese suunas, asetage instrumentide peale matt ese või reguleerige tuuleklaasi peegelduste vältimiseks.
- Ärge kasutage kummipuksidel benseeni, värvilahustit, bensiini ega muid puhastusvahendeid. See kahjustab puksi pinda.
MÄRKUS.
Tuuleklaasi katmine puhta, märja riidega umbes 15 minutiks enne pesu muudab putukate eemaldamise lihtsamaks.
HOOLDATAVAD OSAD
Joonis 3. Hooldatavad osad: Kiirvabastusega eemaldatavad tuuleklaasikomplektid
Tabel 1. Hooldatavate osade tabel
Üksus | Kirjeldus (kogus) | Tootenumber |
|---|---|---|
1 | Tuuleklaasi hoolduskomplekt standardsele, läbipaistvale komplektile 57400021 (sisaldab osi 2-5) | 58750-05 |
Tuuleklaasi hoolduskomplekt madalale, suitsusele komplektile 57400022 (sisaldab osi 2-5) | 57201-05 | |
2 |
| Ei müüda eraldi |
3 |
| 58052-78 |
4 |
| 59804-05 |
5 |
| 58152-96 |
6 | Haak, tuuleklaasi paigaldus, parem, must | 58399-09 |
7 | Haak, tuuleklaasi paigaldus, vasak, must | 58398-09 |
8 | Kruvi, nööppea, Torx, lukustustarvikuga, nr 12–24 × 5/8 tolli (7) | 2921A |
9 | Kübarmutter nr 12–24 (kroom) (9) | 7651A |
10 | Klambrikomplekt (4) (sisaldab kahte osa 11) | 57400464 |
11 | Tihend (8) (kaks tk klambri kohta) | 58791-04 |
12 | Paigaldusosade komplekt, tuuleklaasi paigaldus (4) (sisaldab esemeid 13 kuni 15) | 58790-04 |
13 |
| Ei müüda eraldi |
14 |
| Ei müüda eraldi |
15 |
| Ei müüda eraldi |
16 | Toestus, horisontaalne, välimine, must | 58069-09 |
17 | Toestus, horisontaalne, sisemine, must | 58068-09 |
18 | Toestus, vertikaalne, parempoolne, must | 58616-09 |
19 | Toestus, vertikaalne, vasakpoolne, must | 58388-09 |
20 |
Kruvi, nööppea, Torx
®
, lukustustarvikuga, nr 12–24 × 13/16 tolli (2)
| 2452 |
Tekstis mainitud üksused, mis ei kuulu komplekti: | ||
A | Haagile paigaldatud klambrite küljevaade. | |
MÄRKUS. Tegelike osade välimus võib kujutisest erineda. | ||
