KITURI LAMPĂ LED DE CEAȚĂ TIP GLONȚ
J059332024-02-13
INFORMAȚII GENERALE
Tabelul 1. Informații generale
Kituri | Instrumente propuse | Nivelul de calificare(1) |
|---|---|---|
68000090, 68000386 (crom), 68000092, 68000387 (negru) | Ochelari de protecţie, cheie dinamometrică |   |
(1) Strângere la valoarea cuplului sau alte instrumente moderate şi tehnicile necesare
CONȚINUTUL KITULUI

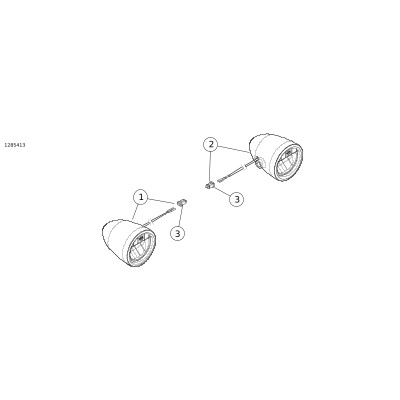

Figura 1. Conținut kit: Kituri lampă LED de ceață tip glonț
Tabelul 2. Conținut kit: Kituri lampă LED de ceață tip glonț
 | Articol | Cant. | Descriere | Cod de produs | Observații |
|---|---|---|---|---|---|
Pentru kiturile 68000386 (crom), 68000387 (negru): | |||||
 | 1 | 1 | Lampă de ceață, ieșire fir dreapta, crom | 68000398 | |
1 | Lampă de ceață, ieșire fir dreapta, negru | 68000400 | |||
| 2 | 1 | Lampă de ceață, ieșire fir stânga, crom | 68000399 | |
1 | Lampă de ceață, ieșire fir stânga, negru | 68000401 | |||
| 3 | 2 | Carcasă soclu, 2-căi | 72906-11 | |
Pentru kiturile 68000090 (crom), 68000092 (negru): | |||||
| 1 | 1 | Lampă de ceață, ieșire fir dreapta, crom | 68000089 | |
1 | Lampă de ceață, ieșire fir dreapta, negru | 68000091 | |||
| 2 | 1 | Lampă de ceață, ieșire fir stânga, crom | 68000156 | |
1 | Lampă de ceață, ieșire fir stânga, negru | 68000157 | |||
| 3 | 2 | Carcasă soclu, 2-căi | 72906-11 | |
OBSERVAȚIE
Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
GENERAL
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul Piese și accesorii (P&A) de vânzare cu amănuntul sau secțiunea Piese și accesorii de pe www.harley-davidson.com .
Verificaţi că utilizați cea mai recentă versiune a instrucţiunilor. Aceasta este disponibilă la: h-d.com/isheets
Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.
NOTĂ: Privind din față lentila lămpii de ceață, cu logo-ul Bar & Shield în partea de sus, lămpile sunt identificate ca fiind "stânga" sau "dreapta" în funcție de direcția de ieșire a sârmei de ghidare din carcasa lămpii, ca și cum lămpile ar fi montate în afara suportului de montare sau a apărătoarei motorului. Harley-Davidson recomandă montarea în interior a lămpilor de ceață de pe apărătoarea motorului. Indiferent de locul unde sunt montate, logo-ul Bar & Shield trebuie să fie vizibil în partea de sus a lămpii. Consultați Figura 1 .
Acest kit nu este compatibil cu tipul de carenaj inferior flexibil.
OBSERVAȚIE
Este posibil ca acest kit să nu fie conform cu reglementările locale de iluminare. Verificați legislația locală.
Cerințe pentru montare
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00308b)
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru anul/modelul acestei motociclete și care se procură de la:
- Un dealer Harley-Davidson.
- La Portalul informațiilor de service H-D accesul este disponibil pe bază de abonament pentru majoritatea modelelor din 2001 și modelele mai noi. Pentru mai multe informații consultați Întrebări frecvente despre abonamente .
Pentru instalarea corectă a acestui kit este necesară achiziționarea separată a unui Kit suport de montare lampă LED de ceață tip glonț și a unui Kit de cablaj lampă de ceață.
După deconectarea cablului de baterie este necesar Electrical Contact Lube H-D (cod produs 99861-02) sau un echivalent.
Aceste articole sunt disponibile de la un dealer Harley-Davidson.
SUPRASARCINA ELECTRICĂ
NOTIFICARE
Este posibil ca sistemul de încărcare al vehiculului să devină supraîncărcat prin adăugarea prea multor accesorii electrice. Dacă accesoriile electrice combinate care funcționează simultan consumă o cantitate mai mare de curent electric decât poate produce sistemul de încărcare a vehiculului, consumul electric poate descărca bateria și poate cauza deteriorarea sistemului electric al vehiculului. (00211d)
AVERTISMENTCând instalați accesorii electrice, nu depășiți amperajul maxim nominal al siguranței sau al întrerupătorului de circuit care protejează circuitul afectat pe care îl modificați. Depășirea amperajului maxim poate conduce la defecțiuni electrice, fapt care ar putea conduce la deces sau la vătămări grave. (00310a)
Acest kit necesită cu până la 1,4 mA mai mult curent de la sistemul electric.
PREGĂTIRE
AVERTISMENTPentru a împiedica pornirea accidentală a vehiculului, care ar putea cauza decesul sau vătămări grave, scoateți siguranța principală înainte de a continua. (00251b)
OBSERVAȚIE
- Pentru vehiculele din 2007 și ulterioare CU sirenă de securitate: Având cheia introdusă, rotiți contactul la poziția ON. Consultați manualul de service. După dezarmarea sistemului, rotiți contactul la poziția OFF (Oprire). Scoateți IMEDIAT siguranța principală.
- Pentru vehiculele din 2006 și anterioare CU sirenă de securitate: dezarmați sirena cu cheia de securitate sau codul de securitate. Consultaţi manualul de service pentru a scoate siguranța principală.
- Pentru vehiculele FĂRĂ sirenă de securitate: scoateți siguranța principală. Consultați manualul de service.
- Pentru vehicule CU întrerupător de circuit principal: Deconectați bateria. Consultați manualul de service.
MONTAȚI
OBSERVAȚIE
Aceste lămpi de ceață pot fi montate în interiorul sau în afara apărătorii motorului. Harley-Davidson recomandă montarea în interior a lămpilor de ceață de pe apărătoarea motorului. Lămpile de ceață sunt specifice pentru fiecare parte. Lămpile trebuie montate cu sigla Bar & Shield în partea de sus.
| 1. | Montați lămpile de ceață pe vehicul conform instrucțiunilor din kitul de montare a lămpii LED de ceață. | |
| 2. | Finalizați montarea lămpii de ceață conform instrucțiunilor din kitul de cablaj pentru lampa LED de ceață. |
FINALIZAT
OBSERVAȚIE
Pentru a împiedica eventuala deteriorare a sistemului de sunet, verificați dacă contactul este în poziția OFF (Oprire) înainte de montarea siguranței principale sau de atașarea cablului negativ al bateriei.
| 1. | Modele cu siguranță principală: Instalați siguranța principală. Consultați Manualul de service. | |
| 2. | Modele cu întrerupător principal: Conectați bateria. Consultați manualul de service. | |
| 3. | TOATE modelele: Montați scaunul. După montarea șeii, trageți de ea în sus pentru a verifica fermitatea fixării. Consultați Manualul de service. |
CONFIGURARE
| 1. | Figura 2 Modele cu Unitate control sistem infotainment (IFCU): a. Plasați vehiculul în modul accesoriu. b. Navigați la Setări sisteme > Configurarea funcțiilor vehiculului. c. Activați lămpile de ceață față. d. Opriți vehiculul și așteptați un minut. e. Porniți vehiculul în modul aprindere sau accesoriu. f. Deschideți Funcții ale vehiculului (14) de la Modul de comenzi din partea stângă (LHCM). g. Aprinderea/stingerea lămpilor de ceață trebuie să corespundă indicației funcției vehiculului. |
| 1 | Far |
| 2 | Controlul vitezei de croazieră RES/+(reia/crește viteza) |
| 3 | Control viteză de croazieră OFF/ON |
| 4 | Călătorie |
| 5 | Controlul tracţiunii |
| 6 | Navigare în sus |
| 7 | Navigare dreapta |
| 8 | OK/enter |
| 9 | Navigare jos |
| 10 | Claxon |
| 11 | Semnalizator de direcție la stânga |
| 12 | Înapoi |
| 13 | Navigare stânga |
| 14 | Meniul principal/Funcționare motocicletă |
| 15 | Controlul vitezei de croazieră SET/- (setează/descrește viteza) |

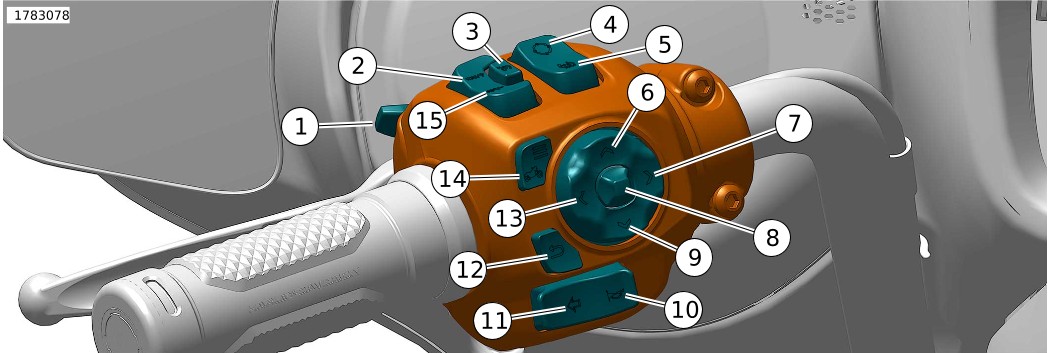

Figura 2. Modulul de control din stânga (LHCM)
