KIT PARBRIZ DETAȘABIL CRUISER
J063652022-10-17
INFORMAȚII GENERALE
Tabelul 1. Informații generale
Kituri | Instrumente propuse | Nivelul de calificare(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | Ochelari de protecţie, cheie dinamometrică |  |
(1) Strângere la valoarea cuplului sau alte instrumente moderate şi tehnicile necesare
CONȚINUTUL KITULUI

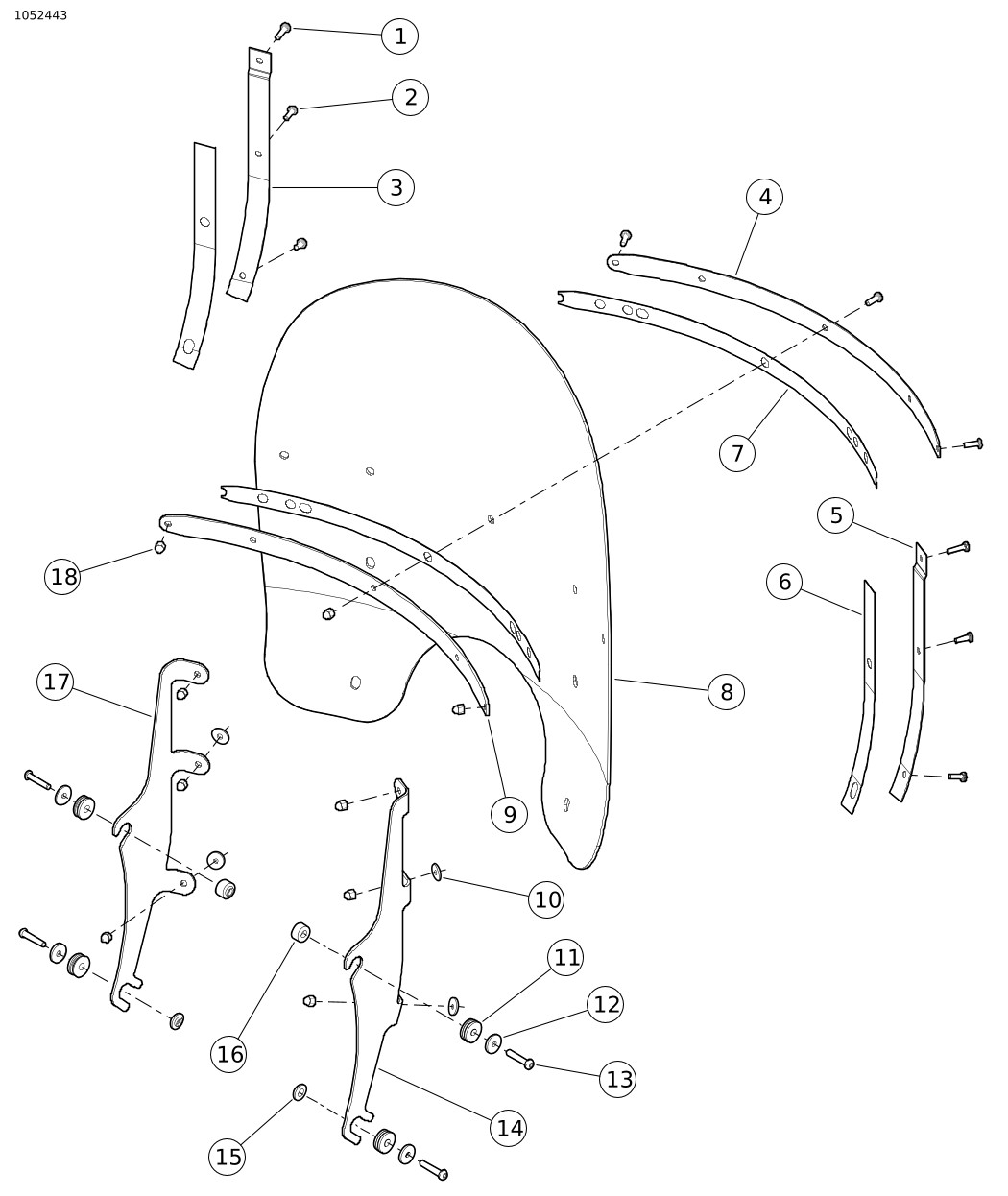

Figura 1. Conținut kit: Kituri parbriz (tipic)
Tabelul 2. Conținut kit: Kituri parbriz
 | Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul. | ||||
|---|---|---|---|---|---|
Articol | Cant. | Descriere | Cod de produs | Observații | |
 | 1 | 2 | Șurub, cap îngropat | 2452 | Kituri: TOȚI |
| 2 | 7 | Șurub, cap îngropat | 2921A | Kituri: TOȚI |
| 3 | 1 | Bretea verticală, stânga | 57300157 | Kituri: 57400325, 57400335, 57400369 |
| 58408-75A | Kituri: 57400328, 57400332 | |||
| 57300155 | Kituri: 57400367, 57400368 | |||
| 4 | 1 | Bretea orizontală, exterioară | 57300127 | Kituri: 57400325, 57400335, 57400369 |
| 57300132 | Kituri: 57400328, 57400332 | |||
| 57300152 | Kituri: 57400367, 57400368 | |||
| 5 | 1 | Bretea verticală, dreapta | 57300156 | Kituri: 57400325, 57400335, 57400369 |
| 58406-75A | Kituri: 57400328, 57400332 | |||
| 57300154 | Kituri: 57400367, 57400368 | |||
| 6 | 2 | Bandă, parbriz, vertical | 58417-77 | Kituri: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | Kituri: 57400367, 57400368 | |||
| 7 | 2 | Bandă,parbriz, orizontal | 57300133 | Kituri: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | Kituri: 57400367, 57400368 | |||
| 8 | 1 | Parbriz | 57400354 | Kituri: 57400325, 57400332, 57400335 |
| 57400357 | Kituri: 57400328, 57400369 | |||
| 57400353 | Kit: 57400367 | |||
| 57400363 | Kit: 57400368 | |||
| 9 | 1 | Bretea orizontală, interioară | 57300126 | Kituri: 57400325, 57400335, 57400369 |
| 57300131 | Kituri: 57400328, 57400332 | |||
| 57300153 | Kituri: 57400367, 57400368 | |||
| 10 | 4 | Șaibă, EPDM | 58152-96 | Kituri: TOȚI |
| 11 | 4 | Garnituri inelare | 12100110 | Kituri: TOȚI |
| 12 | 4 | Șaibă | 10300129 | Kituri: TOȚI |
| 13 | 4 | Șurub | 10200588 | Kituri: 57400325, 57400328, 57400332 |
| Șurub, cap buton, hex ¼-20 | 10200709 | Kituri: 57400335, 57400369 | ||
| Șurub, cap buton | 10200610 | Kituri: 57400367, 57400368 | ||
| 14 | 1 | Suport, dreapta | 57300123 | Kit: 57400325 |
| 57300110 | Kituri: 57400328, 57400332 | |||
| 57300173 | Kituri: 57400335, 57400369 | |||
| 57300124 | Kituri: 57400367, 57400368 | |||
| 15 | 2 | Distanțier, parbriz, inferior | 12400149 | Kituri: 57400335, 57400369 |
| 16 | 2 | Distanțier, parbriz superior | 12400144 | Kituri: 57400335, 57400369 |
| 4 | Distanțier | 12400143 | Kituri: 57400367, 57400368 | |
| 17 | 1 | Suport, stânga | 57300122 | Kit: 57400325 |
| 57300111 | Kituri: 57400328, 57400332 | |||
| 57300174 | Kituri: 57400335, 57400369 | |||
| 57300125 | Kituri: 57400367, 57400368 | |||
| 18 | 9 | Piuliță capac | 7651A | Kituri: TOȚI |
Figura 2. Conținut kit: Kituri parbriz (57400329)
Tabelul 3. Conținut kit: Kit parbriz (57400329)
| Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul. | ||||
|---|---|---|---|---|---|
Articol | Cant. | Descriere | Cod de produs | Observații | |
| 1 | 1 | Parbriz | 57400392 | |
| 2 | 4 | Șurub, cap buton | 94639-99 | |
| 3 | 1 | Ansamblu suport exterior | 57163-05 | |
| 4 | 2 | Garnitură, exterioară | 57150-05 | |
| 5 | 1 | Garnitură, bretea orizontală, interioară | 57151-05 | |
| 6 | 1 | Bretea orizontală, interioară | 57149-05 | |
| 7 | 2 | Șaibă, EPDM | 57964-97 | |
| 8 | 4 | Garnituri inelare | 12100110 | |
| 9 | 4 | Șurub, cap buton | 10200588 | |
| 10 | 4 | Șaibă | 10300129 | |
| 11 | 1 | Suport, dreapta | 57300158 | |
| 12 | 1 | Piuliță capac | 94004-90T | |
| 13 | 4 | Piuliță capac | 94007-90T | |
| 14 | 1 | Suport, stânga | 57300159 | |
GENERAL
OBSERVAȚIE
Această foaie de instrucțiuni poate avea un videoclip suplimentar pentru a ajuta instalatorul să clarifice o anumită parte a asamblării. Un link video se va afla la sfârșitul acestei foi de instrucțiuni.
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul Piese și accesorii (P&A) de vânzare cu amănuntul sau secțiunea Piese și accesorii de pe www.harley-davidson.com .
Verificaţi că utilizați cea mai recentă versiune a instrucţiunilor. Aceasta este disponibilă la: h-d.com/isheets
Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.
Cerințe pentru montare
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00308b)
PREGĂTIRE
OBSERVAȚIE
Așezați lavete de lucru pe far și pe partea din față a rezervorului de combustibil pentru a preveni zgârieturile farurilor și rezervorului Asigurați-vă că ansamblul parbrizului nu intră în contact cu piesele cromate sau vopsite. Contactul va provoca zgârieturi la piese cromate sau vopsite.
Distanțierele de pe partea de sus și unele dintre șuruburile de jos vor cădea atunci când șuruburile sunt îndepărtate. Aveți grijă ca distanțierele să nu lovească rezervorul de combustibil sau aripa și să deterioreze finisajul.
DEMONTAȚI
| 1. | Scoateți parbrizul stoc, dacă este echipat astfel. Aruncați parbrizul. OBSERVAȚIE Mențineți dreaptă roata din față pentru a nu zgâria rezervorul cu suporturile. | |
| 2. | Îndepărtați și aruncați șuruburile nacelei Echipament original (OE) dintr-o parte a vehiculului. |
MONTAȚI
| 1. | Consultați următoarele subetape pentru conținutul specific nou al kitului: a. Kituri 57400325, 57400328 și 57400332: Așezați șaiba plată (12) și bucșa (11) noi pe un șurub (13). b. Kit 57400329: Așezați șaiba plată (10), bucșa (8) și distanțierul noi pe un șurub (9). c. Kituri 57400335 și 57400369: Pentru locurile de sus, așezați șaiba plată (12), bucșa (11) și distanțierul (16) noi pe un șurub (13). Pentru locurile de jos, așezați șaiba plată (12), bucșa (11) și distanțierul (15) noi pe un șurub (13). d. Kituri 57400367 și 57400368: Așezați șaiba plată (12), bucșa (11) și distanțierul (16) noi pe un șurub (13). e. Înșurubați șurubul (13) sau șurubul (9) prin orificiul nacelei și în clema triplă. Strângeți. Cuplu: 9–12 N·m (7–9 ft-lbs) | |
| 2. | Repetați pasul 3 pentru partea opusă a vehiculului. OBSERVAȚIE
Scoateți componentele
OE
și înlocuiți cu elementele din kit fiecare orificiu pe rând, pentru o instalare cât mai ușoară.
| |
| 3. | Agățați cele două ”fălci” de asamblare din partea inferioară a parbrizului în canelurile bucșelor de jos, apoi împingeți parbrizul până când bucșele superioare se potrivesc ferm în ”fălcile” parbrizului superior. |
AVERTISMENTInstalarea necorespunzătoare a accesoriilor sau încărcarea necorespunzătoare a încărcăturii poate afecta stabilitatea și manevrabilitatea motocicletei, fapt care ar putea conduce la deces sau la vătămări grave. (00455b)
AVERTISMENTDacă nu lăsați spațiu liber adecvat între piesele staționare și cele mobile, acest fapt ar putea conduce la deces sau la vătămări grave. (00378a)
OBSERVAȚIE
Inspectați parbrizul după finalizarea montajului. Asigurați-vă că montajul parbrizului nu restricționează mișcarea completă la stânga și la dreapta a ansamblului frontal al furcilor. Dacă survin restricții, reglați parbrizul după cum este necesar, până se obține spațiul corespunzător. Înainte de a vă deplasa cu acest accesoriu montat, apelați la o persoană experimentată în service Harley-Davidson pentru a corecta orice probleme.
OBSERVAȚIE
Verificați periodic hardware-ul de montare. Nu porniți niciodată la drum dacă există unele dispozitive slăbite. Un montaj slăbit produce o presiune suplimentară asupra tuturor celorlalte montaje, inclusiv asupra parbrizului, și poate duce la o deteriorare prematură a componentelor.
DEMONTAREA PARBRIZULUI
Pentru a scoate parbrizul, apucați marginile parbrizului de fiecare parte a bretelei centrale și trageți ferm parbrizul eliberându-l din canelurile bucșelor.
ÎNTREȚINEREA
Întreținerea și curățarea
OBSERVAȚIE
Reflectarea razelor soarelui în interiorul curburii unui parbriz în anumite momente ale zilei poate genera o acumulare de căldură foarte puternică pe instrumentele motocicletei. Aveți grijă când parcați. Dacă parcați cu fața la soare, așezați un obiect opac deasupra instrumentelor sau reglați parbrizul pentru a evita reflexiile.
NOTIFICARE
Pentru parbrizele Harley-Davidson, utilizați numai produse recomandate de Harley-Davidson. Nu folosiți substanțe chimice dure sau produse pentru acoperire în caz de ploaie, care pot provoca deteriorarea suprafeței parbrizului, cum ar fi mătuirea sau opacizarea acesteia. (00231c)
Nu curățați policarbonatul în bătaia fierbinte a soarelui sau la temperaturi ridicate. Substanțele de curățare pe bază de pudră, abrazive sau alcaline vor deteriora parbrizul. Nu răzuiți niciodată parbrizul cu o lamă sau cu un alt instrument ascuțit, deoarece se va deteriora permanent.
OBSERVAȚIE
Acoperirea parbrizului cu o cârpă curată și udă timp de aproximativ 15 minute înainte de spălare va ușura îndepărtarea insectelor uscate.
Produsul de curățare a parbrizului Harley-Davidson Windshield Water Repellent Treatment (cod produs 99841-01) este aprobat pentru folosirea pe parbrizele Harley-Davidson.
