OVERWATCH HANDLEBAR BAG, MALAKI

J068052019-08-19

PANGKALAHATANG IMPORMASYON

Talahanayan 1. Pangkalahatang Impormasyon

Mga Kit	Mga Iminumungkahing Kagamitan	Antas ng Kasanayan⁽¹⁾	Oras
93300122	Mga Salaming Pangkaligtasan		15 minuto

(1) Mga simpleng kagamitan at teknik lamang ang kinakailangan

MGA NILALAMAN NG KIT

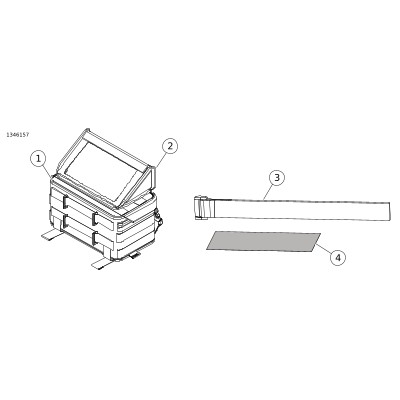

Figure 1. Mga Nilalaman ng Kit: Mga Bahagi ng Overwatch Handlebar Bag

Talahanayan 2. Mga Nilalaman ng Kit: Mga Bahagi ng Overwatch Handlebar Bag

Item	Qty	Paglalarawan	Part No. (Piyesa Blg.)
1	1	Bag, handlebar, malaki	Hindi ipinagbibili nang hiwalay
2	1	Bag, telepono	93300130
3	6	Hook-and-Loop	93500026
4	1	Iwas-gasgas na Tape	Hindi ipinagbibili nang hiwalay

TALA

Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.

PANGKALAHATAN

Mga Modelo

Para sa impormasyon ukol sa fitment ng modelo, tingnan ang seksyon ng Retail na Katalogo ng P&A o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (Ingles lamang)

Tiyakin na ginagamit ang pinakabagong bersyon ng pahina ng tagubilin. Makukuha ito sa: www.harley-davidson.com/isheets

Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.

Mga Kinakailangan sa Pagkakabit

BABALA

Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00308b)

MAGHANDA

Putulin ang iwas-gasgas na tape (4) para magkasya sa pagkakabitan.

a. Nacelle

b. Bracket ng headlight

IKABIT

BABALA

Huwag lumampas sa kapasidad ng bigat ng Handlebar Bag. Ang labis na bigat ng Handlebar Bag ay maaaring maging sanhi ng pagkawala ng kontrol, na maaaring magresulta sa kamatayan o malubhang pinsala. (06705a)

TALA

Ang timbang ng mga nilalaman ay hindi dapat lumampas sa limitasyon ng timbang na 3 libra (1.36 kg).

1.	Figure 2 Magkabit ng hindi bababa sa apat na hook-at-loop sa likod ng bag.
2.	Figure 3 Tiyaking maayos na nakakabit ang mga hook-at-loop sa bag sa handlebar (2), mga riser (3) at pang-itaas na bracket ng fork (4). TALA Kapag ikinakabit ang mga hook-at-loop sa mga riser at handlebar, ingatan na hindi mahatak, maipit, o makurot ang kahit anong kable o kawad. Tiyakin na maayos ang buong saklaw ng paggalaw sa pamamagitan ng pag-ikot ng mga handle bar mula sa magkabilang lock. Siguruhin na hindi natatakpan ng bag ang ilaw, mga senyas sa pagliko, mga reflector, cluster ng mga instrumento o mga babalang ilaw kapag ikinabit. Depende sa modelo at kompigurasyon ng sasakyan, ang bag ay maaaring i-mount sa harapan o sa likuran ng mga handlebar.
3.	Higpitan ang mga hook-and-loop sa abot ng makakaya.
4.	Putulin ang mga sobrang hook-at-loop strap pagkatapos itong ikabit.
5.	Pana-panahong itsek ang mga pang-mount na strap at ang karga.

Attachment na Bag ng Telepono

BABALA

Itakda ang lakas ng tunog at iba pang mga kontrol sa mga audio at elektronikong device bago sumakay. Ang mga pagkagambala ay maaaring maging sanhi ng pagkawala ng kontrol, na magreresulta sa kamatayan o malubhang pinsala. (00088b)

Figure 4 Ikabit ang bag ng telepono (1) sa bag (3).

a. Ipasok ang mga strap (2) sa mga loop (4) sa itaas na bahagi ng bag (3).

b. Ikabit nang mabuti gamit ang mga hook-at-loop (5).

c. Ang bag ng telepono (1) ay maaaring ikabit nang nakapaharap o patalikod sa bag (3), depende sa oryentasyon ng bag.

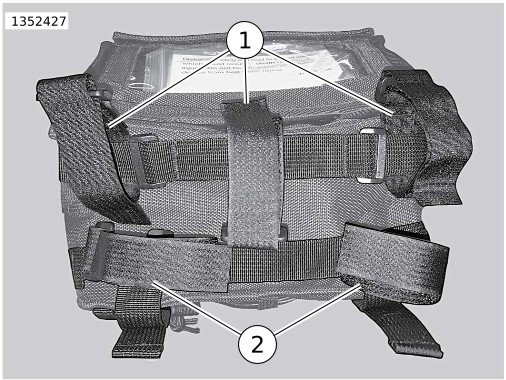

1	Patayo na pagkakabit sa pamamagitan ng strap
2	Pahalang na pagkakabit sa pamamagitan ng clip

Figure 2. Mga Pagpipiliang Attachment na Hook-at-Loop

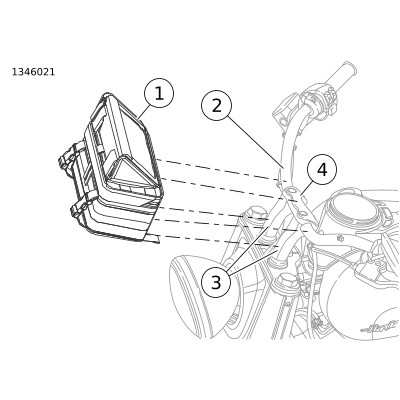

1	Bag
2	Handlebar
3	Mga Riser
4	Itaas na bracket ng fork

Figure 3. Pagkakakabit ng Bag at Hook-and-Loop

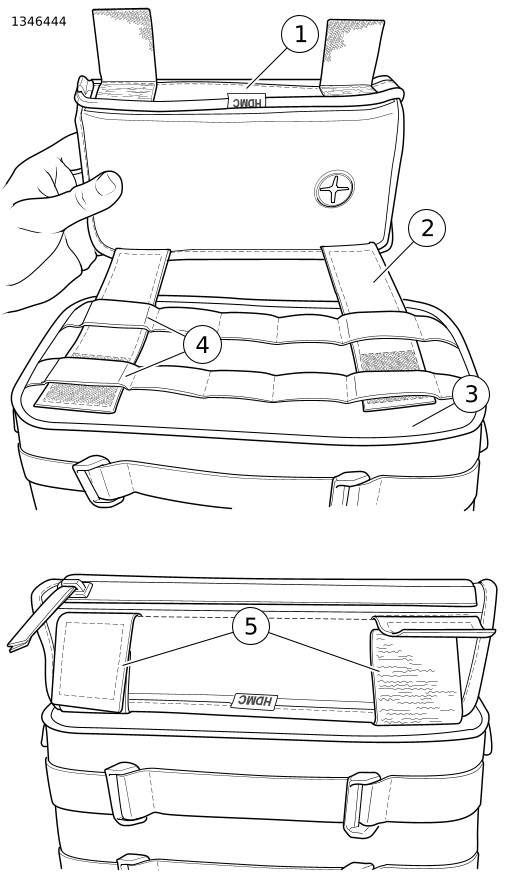

1	Bag ng Telepono
2	Strap (2)
3	Overwatch bag
4	Mga Loop
5	Mga Hook-at-Loop

Figure 4. Ikabit ang Bag ng Telepono sa Overwatch Bag

MGA TAGUBILIN SA PANGANGALAGA AT PAGMEMENTINA

1.	Gumamit ng pamunas na walang himulmol para punasan ang anumang alikabok o dumi.
2.	Linisin nang maigi ang panlabas na bahagi gamit ang maligamgam na tubig at banayad na sabon.
3.	Huwag gumamit ng artipisyal na pamamaraan para mapabilis ang pagpapatuyo ng materyales.
4.	Naglalaman ng isa o higit pa sa mga sumusunod na materyales: a. Polyester b. Polypropylene c. Polyethylene d. Polyvinyl chloride e. Vinyl
