KIT NG NATATANGGAL NA WINDSHIELD NG CRUISER
J063652022-10-17
PANGKALAHATANG IMPORMASYON
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit | Mga Iminumungkahing Kagamitan | Antas ng Kasanayan(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | Mga Salaming Pangkaligtasan, Lyabe ng Torque |  |
(1) Kinakailangan ang paghihigpit sa halaga ng torque o iba pang mga katamtamang kagamitan at pamamaraan
MGA NILALAMAN NG KIT

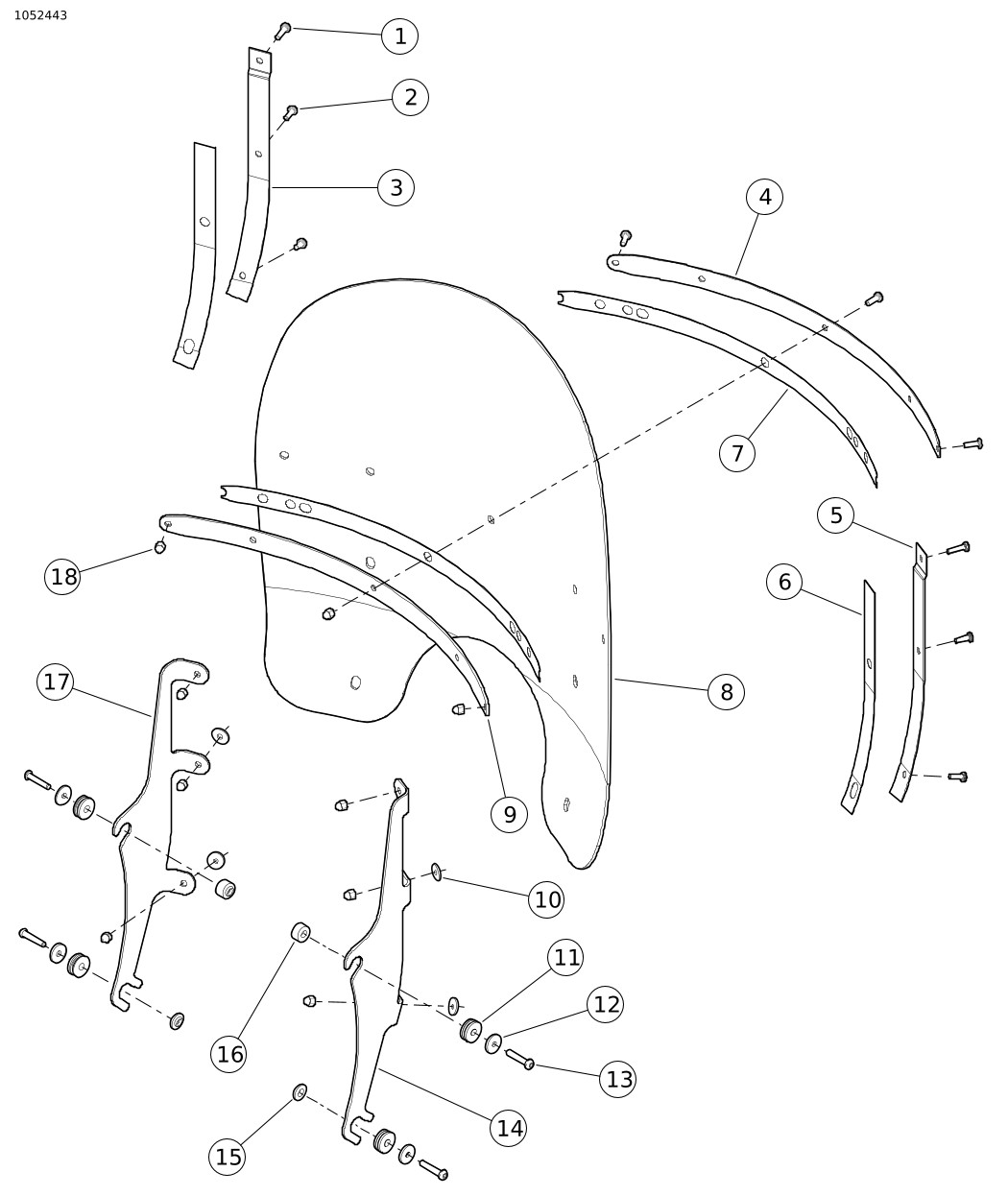

Figure 1. Mga Nilalaman ng Kit: Mga Kit ng Windshield (Tipikal)
Talahanayan 2. Mga Nilalaman ng Kit: Mga Kit ng Windshield
 | Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
 | 1 | 2 | Turnilyo, panhead | 2452 | Mga Kit: LAHAT |
| 2 | 7 | Turnilyo, panhead | 2921A | Mga Kit: LAHAT |
| 3 | 1 | Patayo na Brace, kaliwa | 57300157 | Mga Kit: 57400325, 57400335, 57400369 |
| 58408-75A | Mga Kit: 57400328, 57400332 | |||
| 57300155 | Mga Kit: 57400367, 57400368 | |||
| 4 | 1 | Pahalang na brace, panlabas | 57300127 | Mga Kit: 57400325, 57400335, 57400369 |
| 57300132 | Mga Kit: 57400328, 57400332 | |||
| 57300152 | Mga Kit: 57400367, 57400368 | |||
| 5 | 1 | Patayo na Brace, RH | 57300156 | Mga Kit: 57400325, 57400335, 57400369 |
| 58406-75A | Mga Kit: 57400328, 57400332 | |||
| 57300154 | Mga Kit: 57400367, 57400368 | |||
| 6 | 2 | Tape, windshield, patayo | 58417-77 | Mga Kit: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | Mga Kit: 57400367, 57400368 | |||
| 7 | 2 | Tape, windshield, pahalang | 57300133 | Mga Kit: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | Mga Kit: 57400367, 57400368 | |||
| 8 | 1 | Windshield | 57400354 | Mga Kit: 57400325, 57400332, 57400335 |
| 57400357 | Mga Kit: 57400328, 57400369 | |||
| 57400353 | Kit: 57400367 | |||
| 57400363 | Kit: 57400368 | |||
| 9 | 1 | Pahalang na brace, panloob | 57300126 | Mga Kit: 57400325, 57400335, 57400369 |
| 57300131 | Mga Kit: 57400328, 57400332 | |||
| 57300153 | Mga Kit: 57400367, 57400368 | |||
| 10 | 4 | Washer, EPDM | 58152-96 | Mga Kit: LAHAT |
| 11 | 4 | Mga Grommet | 12100110 | Mga Kit: LAHAT |
| 12 | 4 | Washer | 10300129 | Mga Kit: LAHAT |
| 13 | 4 | Turnilyo | 10200588 | Mga Kit: 57400325, 57400328, 57400332 |
| Turnilyo, buttonhead, hex ¼-20 | 10200709 | Mga Kit: 57400335, 57400369 | ||
| Turnilyo, buttonhead | 10200610 | Mga Kit: 57400367, 57400368 | ||
| 14 | 1 | Bracket, kanan | 57300123 | Kit: 57400325 |
| 57300110 | Mga Kit: 57400328, 57400332 | |||
| 57300173 | Mga Kit: 57400335, 57400369 | |||
| 57300124 | Mga Kit: 57400367, 57400368 | |||
| 15 | 2 | Spacer, windshield, pang-ibaba | 12400149 | Mga Kit: 57400335, 57400369 |
| 16 | 2 | Spacer, windshield, pang-itaas | 12400144 | Mga Kit: 57400335, 57400369 |
| 4 | Spacer | 12400143 | Mga Kit: 57400367, 57400368 | |
| 17 | 1 | Bracket, kaliwa | 57300122 | Kit: 57400325 |
| 57300111 | Mga Kit: 57400328, 57400332 | |||
| 57300174 | Mga Kit: 57400335, 57400369 | |||
| 57300125 | Mga Kit: 57400367, 57400368 | |||
| 18 | 9 | Acorn nut | 7651A | Mga Kit: LAHAT |

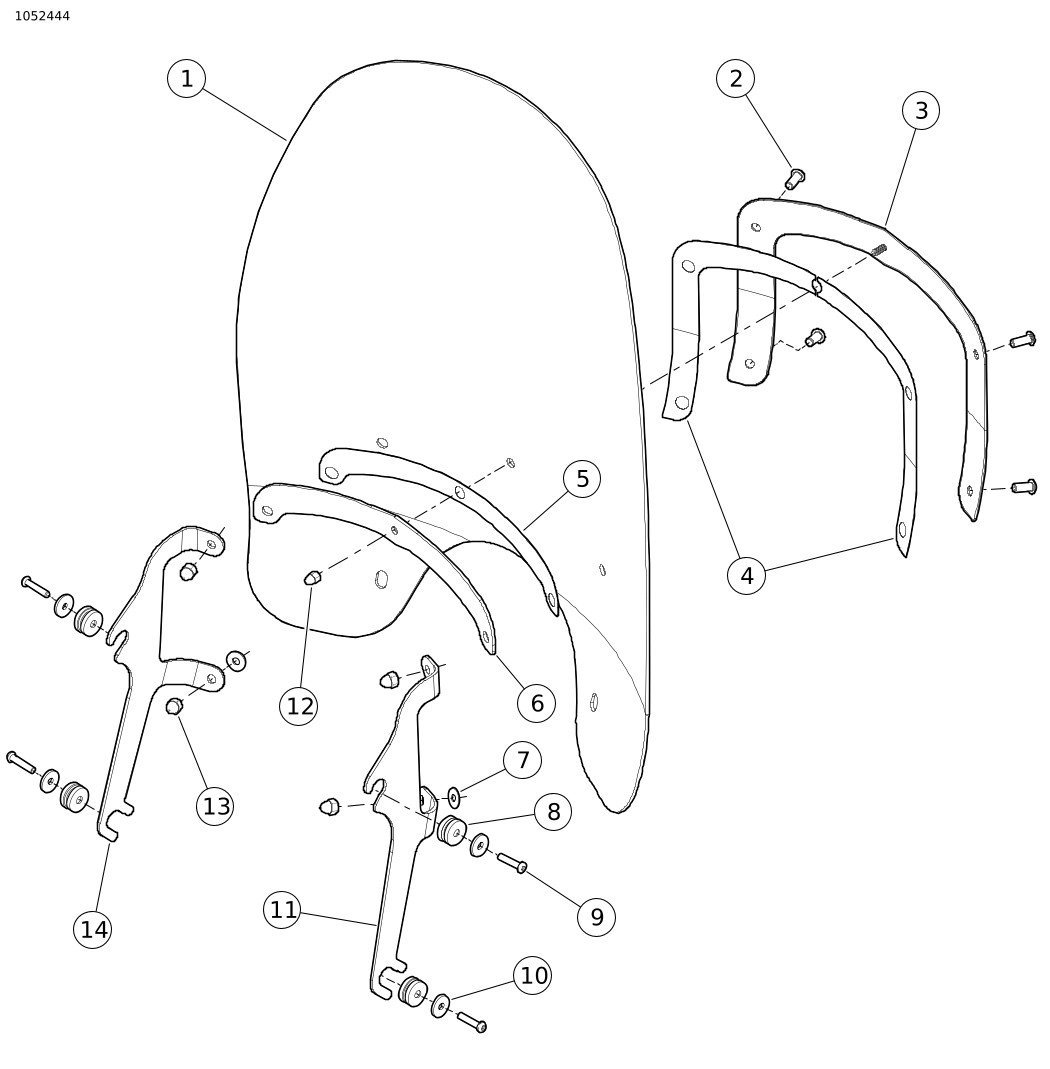

Figure 2. Mga Nilalaman ng Kit: Mga Kit ng Windshield (57400329)
Talahanayan 3. Mga Nilalaman ng Kit: Kit ng Windshield (57400329)
| Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
| 1 | 1 | Windshield | 57400392 | |
| 2 | 4 | Turnilyo, buttonhead | 94639-99 | |
| 3 | 1 | Panlabas na assembly ng bracket | 57163-05 | |
| 4 | 2 | Gasket, panlabas | 57150-05 | |
| 5 | 1 | Gasket, pahalang na brace, panloob | 57151-05 | |
| 6 | 1 | Pahalang na brace, panloob | 57149-05 | |
| 7 | 2 | Washer, EPDM | 57964-97 | |
| 8 | 4 | Mga Grommet | 12100110 | |
| 9 | 4 | Turnilyo, buttonhead | 10200588 | |
| 10 | 4 | Washer | 10300129 | |
| 11 | 1 | Bracket, kanan | 57300158 | |
| 12 | 1 | Acorn nut | 94004-90T | |
| 13 | 4 | Acorn nut | 94007-90T | |
| 14 | 1 | Bracket, kaliwa | 57300159 | |
PANGKALAHATAN
TALA
Ang talaan na ito ng tagubilin ay maaaring may isang Supplemental na Video upang matulungan ang nagkakabit na maunawaan ang partikular na bahagi ng pag-assemble. Ang naka-link na video ay matatagpuan sa dulo ng talaan ng tagubilin na ito.
Mga Modelo
Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .
Tiyakin na ginagamit ang pinakabagong bersyon ng pahina ng tagubilin. Makukuha ito sa: h-d.com/isheets
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00308b)
MAGHANDA
TALA
Maglagay ng mga basahan sa headlamp at harap ng tangke ng gasolina upang maiwasan ang mga gasgas sa headlamp at tangke ng gasolina. Tiyakin na ang assembly ng windshield ay hindi masagi sa mga chrome o pininturahang bahagi. Ang pagsagi ay magsasanhi ng mga gasgas sa chrome o sa mga pininturahang bahagi.
Ang mga spacer sa pinakataas at ilan sa mga turnilyo sa ibaba ay malalaglag kapag ang mga turnilyo ay tinanggal. Mag-ingat na hindi matamaan ng mga spacer ang tangke ng gasolina o ang fender, upang hindi mapinsala ang finish.
ALISIN
| 1. | Tanggalin ang stock na windshield, kung may nakakabit. Itapon ang windshield. TALA Panatilihing diretso ang harapang gulong upang maiwasan ang paggasgas ng bracket sa tangke ng gasolina. | |
| 2. | Tanggalin at itapon Orihinal na Kagamitan (OE) ang mga nacelle na turnilyo mula sa isang panig ng sasakyan. |
IKABIT
| 1. | Sumangguni sa mga sumusunod na substep para sa bagong partikular na nilalaman ng kit: a. Mga Kit 57400325, 57400328 at 57400332: Ilagay lahat ng bagong flat washer (12), at bushing (11) sa isang turnilyo (13). b. Kit 57400329: Ilagay ang bagong flat washer (10), bushing (8), at spacer sa isang turnilyo (9). c. Mga Kit 57400335 at 57400369: Para sa mga itaas na lokasyon, ilagay ang bagong flat washer (12), bushing (11), at spacer (16) sa isang turnilyo (13). Para sa mga ibaba na lokasyon, ilagay ang bagong flat washer (12), bushing (11), at spacer (15) sa isang turnilyo (13). d. Mga Kit 57400367 at 57400368: Ilagay ang bagong flat washer (12), bushing (11), at spacer(16) sa isang turnilyo (13). e. I-thread ang turnilyo (13) o mag-turnilyo (9) sa nacelle na butas, at sa triple clamp. Higpitan. Torque: 9–12 N·m (7–9 ft-lbs) | |
| 2. | Ulitin ang Hakbang 3 sa kabilang panig ng sasakyan. TALA
Tanggalin
OE
ang hardware at palitan ng kit hardware nang paisa-isang butas para sa pinakamadaling pagkakabit.
| |
| 3. | I-hook ang dalawang pang-ibaba na assembly “jaws” ng windshield sa mga groove sa mga pang-ibabang bushing pagkatapos ay idiin ang windshield hanggang sa ang mga pang-itaas na bushing ay mahigipit na nakakabit sa mga pang-itaas na windshield “jaws”. |
BABALAAng hindi wastong pagkakabit ng mga accessory o paglo-load ng kargada ay maaaring makaapekto sa katatagan at pagmamaneho ng motorsiklo, na maaaring magresulta sa kamatayan o malubhang pinsala. (00455b)
BABALAAng hindi pagbibigay ng sapat na espasyo sa pagitan ng mga nakatigil at gumagalaw na bahagi ay pwedeng maging sanhi ng pagkawala ng kontrol, na maaaring magresulta sa kamatayan o malubhang pinsala. (00378a)
TALA
Siyasatin ang windshield matapos makumpleto ang pagkakabit nito. Siguraduhin na ang pagkakakabit ng windshield ay hindi nalilimitahan ang buong paggalaw pakaliwa o pakanan ng harapang assembly ng fork. Kapag nagkaroon ng limitadong paggalaw, i-adjust ang windshield hanggang matamo ang tamang galaw nito. Ipaayos muna sa mga ekspertong tauhan ng Harley-Davidson ang kahit anong problema bago gamitin ang sasakyan nang nakakabit ang accessory na ito.
TALA
Suriin ang mounting hardware pana-panahon. Huwag imaneho nang may maluluwag na mount. Ang maluwag na pagkakakabit ay nagdudulot ng karagdagang stress sa iba pang mga nakakabit na mount, gayundin sa mismong windshield, at maaaring magresulta sa maagang pagpalya ng mga piyesa.
PAGTATANGGAL NG WINDSHIELD
Upang tanggalin ang windshield, hawakan ang mga kanto ng windshield sa gitnang brace at hilahin nang mabuti ang windshield upang makawala ito sa mga groove ng bushing.
PAGMEMENTINA
Pangangalaga at Paglilinis
TALA
Ang aninag ng araw sa loob ng kurba sa windshield, sa mga partikular na oras sa loob ng isang araw, ay maaaring magdulot ng matinding pag-init sa mga instrumento ng motorsiklo. Ugaliing mag-ingat sa pagpaparada. Pumarada nang nakaharap sa araw, maglagay ng bagay na hindi nilalampasan ng liwanag sa mga instrumento, o ayusin ang windshield upang maiwasan ang mga aninag.
PAUNAWA
Gumamit lamang ng mga inirerekomendang produkto ng Harley-Davidson sa mga windshield ng Harley-Davidson. Huwag gumamit ng matatapang na kemikal o mga rain sheeting na produkto, na maaaring maging sanhi ng pinsala sa ibabaw ng windshield, tulad ng paglabo o hazing. (00231c)
Huwag linisin ang polycarbonate sa matinding sikat ng araw o kapag sobrang init ng panahon. Ang mapulbo, nakakagasgas o alkaline na mga panglinis ay nakakasira ng windshield. Huwag kayurin ang windshield gamit ang labaha o iba pang matalas na instrumento dahil magdudulot ito ng permanenteng pinsala.
TALA
Ang pagtakip sa windshield gamit ang malinis at basang tela nang 15 minuto bago ito linisin ay magpapadali sa pagtanggal ng tuyong insektong dumikit dito.
Ang Harley-Davidson Windshield Water Repellent Treatment Bahagi Bilang 99841-01 ay aprubado upang gamitin sa mga Harley-Davidson na mga windshield.
