SUPORTE DE BAGAGEIRO INDIVIDUAL REMOVÍVEL
J047852016-11-09
GERAL
Kit n.º
54213-09A
Modelos
Para obter informações sobre modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção Parts and Accessories (peças e acessórios) do site www.harley-davidson.com (somente em inglês).
Requisitos da instalação
Pode ser necessário comprar separadamente e instalar peças ou acessórios adicionais para a instalação correta deste kit no seu modelo de motocicleta. Veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês) para uma lista de peças ou acessórios necessários ao seu modelo.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00308b)
INSTALAÇÃO
| 1. | Instale um kit de ponto de suporte de acordo com as instruções desse kit. | |||||||||||||||||
| 2. | Veja Figura 1. Fique atrás da motocicleta. Encaixe as ranhuras da chapa lateral do suporte (4) nos suportes superiores dos amortecedores (3). Certifique-se de que as ranhuras assentem totalmente nos suportes. | |||||||||||||||||
| 3. | Veja Figura 2. Posicione as travas giratórias (1) sobre os pontos de suporte traseiros (2). Verifique se as travas giratórias se encaixam no pescoço dos pontos de suporte traseiros, como mostrado. Isto pode requerer uma pressão suave ou a abertura das chapas laterais. NOTA * Se for encontrada interferência nos suportes do amortecedor: remova o amortecedor do lado direito. Veja o manual de serviço. Reinstale o amortecedor na posição com a haste para baixo. Veja a Figura 3. Isso permitirá a folga necessária para a instalação do bagageiro. Se o problema de adaptação persistir, entre em contato com uma concessionária da Harley-Davidson para assistência. * Você deve ouvir um CLIQUE para confirmar que a trava giratória está totalmente encaixada. | |||||||||||||||||
| 4. | Pressione a parte traseira das placas laterais para baixo. Feche as travas giratórias pressionando a alavanca da trava o mais para a frente possível. Você escutará um “CLIQUE” quando a trava estiver no lugar. Se a trava não fechar com facilidade, não force. Verifique o alinhamento do bagageiro novamente, como descrito nos passos 2 e 3. |

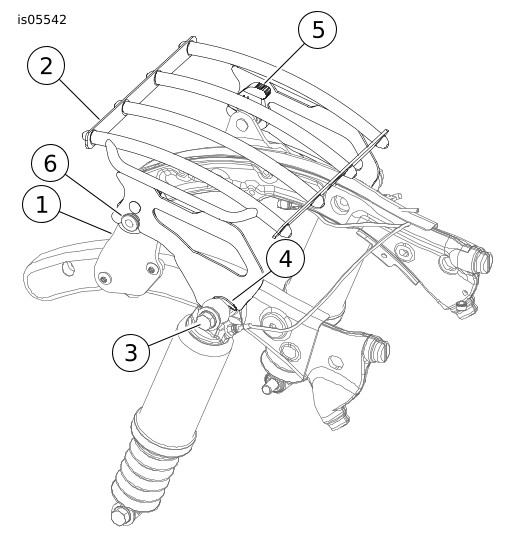

Figura 1. Suporte de bagageiro individual removível

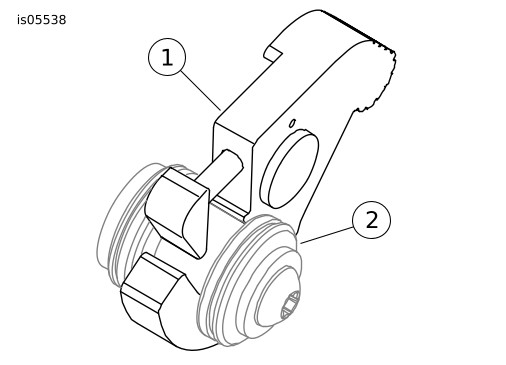

Figura 2. Trava e ponto de suporte  Figura 3. Orientação do amortecedor com peças e acessórios removíveis | ||||||||||||||||
| ATENÇÃO Não exceda a capacidade de peso do suporte do bagageiro. Peso excessivo poderá provocar a perda de controle, o que poderá resultar em morte ou lesões graves. (00373a) | ||||||||||||||||||
| 5. | NOTA Capacidade do bagageiro: 4,5 kg (10 lb). | |||||||||||||||||
| 6. | Tenha cuidado ao remover o bagageiro. Se ele for levantado muito alto, você pode entrar em contato com a tampa da escora original de fábrica. |
PEÇAS DE REPOSIÇÃO

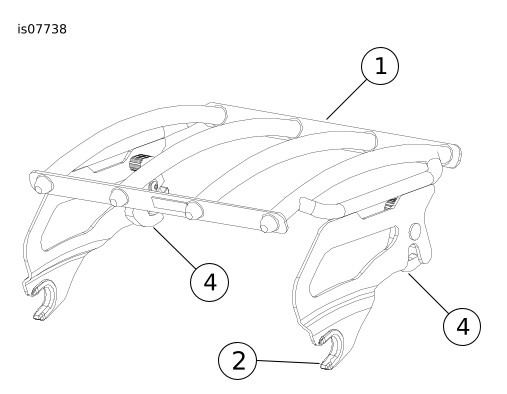

Figura 4. Peças de reposição: Bagageiro individual removível
Tabela 1. Peças de reposição
Item | Descrição (quantidade) | Número da peça |
|---|---|---|
1 | Bagageiro individual removível, cromado | Não se vende separadamente |
2 | Bucha do ponto de suporte (2) | 52682-09 |
3 | Etiqueta, (não mostrada) | Não se vende separadamente |
4 | Conjunto da trava giratória (inclui os itens de 5 a 7) | 50300087 |
5 | __ Arruela ondulada (não mostrada) | 6828 |
6 | __ Arruela lisa, aço inoxidável __ (não mostrada) | 6827 |
7 | __ Parafuso de cabeça abaulada __ (não mostrado) | 2957 |
