KITS DE FARÓIS DE NEBLINA LED BULLET
J059332024-02-13
INFORMAÇÕES GERAIS
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de habilidade(1) |
|---|---|---|
68000090, 68000386 (Cromado), 68000092 68000387 (preto) | Óculos de proteção, torquímetro |   |
(1) Aperte com o valor do torque ou com outras ferramentas e técnicas moderadas necessárias
CONTEÚDO DO KIT

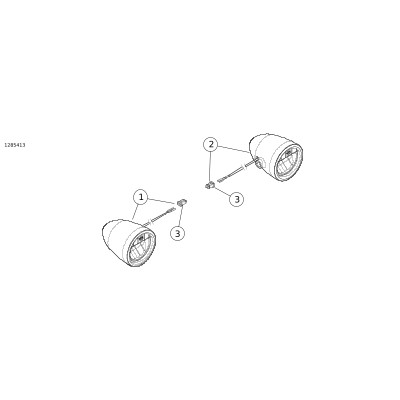

Figura 1. Conteúdo do kit: Kits de farol de neblina LED Bullet
Tabela 2. Conteúdo do kit: Kits de farol de neblina LED Bullet
 | Item | Qtd. | Descrição | Part No. | Notas |
|---|---|---|---|---|---|
Para kits 68000386 (Cromado), 68000387 (preto): | |||||
 | 1 | 1 | Farol de neblina, saída do fio à direita, cromado | 68000398 | |
1 | Farol de neblina, saída do fio à direita, preto | 68000400 | |||
| 2 | 1 | Farol de neblina, saída do fio à esquerda, cromado | 68000399 | |
1 | Farol de neblina, saída do fio à esquerda, preto | 68000401 | |||
| 3 | 2 | Conector fêmea, duas vias | 72906-11 | |
Para Kits 68000090 (Cromado), 68000092 (preto): | |||||
| 1 | 1 | Farol de neblina, saída do fio à direita, cromado | 68000089 | |
1 | Farol de neblina, saída do fio à direita, preto | 68000091 | |||
| 2 | 1 | Farol de neblina, saída do fio à esquerda, cromado | 68000156 | |
1 | Farol de neblina, saída do fio à esquerda, preto | 68000157 | |||
| 3 | 2 | Conector fêmea, duas vias | 72906-11 | |
NOTA
Verifique se todos os componentes estão presentes no kit antes de instalar ou remover itens do veículo.
GERAL
Modelos
Para informações sobre os modelos correspondentes, consulte o Catálogo de Varejo P&A (P&A) ou a seção de Peças e Acessórios em www.harley-davidson.com .
Verifique se está sendo utilizada a versão mais atual da ficha de instruções. A ficha está disponível em: h-d.com/isheets
Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.
OBSERVAÇÃO: Voltado para a lente do farol de neblina, com o logotipo Bar & Shield na parte de cima, as luzes são identificadas como "esquerda" ou "direita" com base na direção de saída do fio-guia do alojamento da lâmpada, como se as luzes estivessem montadas na parte do suporte de montagem ou protetor do motor voltada para fora. A Harley-Davidson recomenda a montagem interna dos faróis de neblina do protetor do motor. No entanto, com a montagem, o logotipo Bar & Shield deve aparecer no topo da lente. Consulte o Figura 1 .
Esse kit não é compatível com as carenagens inferiores macias.
NOTA
Este kit pode não estar em conformidade com as regulamentações locais de iluminação. Verifique as leis locais.
Requisitos de instalação
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00308b)
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. É necessário ter um manual de serviço do ano e do modelo da motocicleta para fazer esta instalação. Esse material está disponível nas:
- concessionárias Harley-Davidson.
- Portal de Informações de Serviço da H-D, com acesso por assinatura, disponível para a maioria dos modelos de 2001 e mais recentes. Para saber mais, confira as Perguntas frequentes sobre assinaturas .
É necessária a compra separada de um kit do suporte de montagem do farol de neblina bala de LED e um kit do chicote de fios do farol de neblina para a instalação correta desse kit.
Lubrificante para contatos elétricos (H-D peça n.º 99861-02) ou equivalente será necessário depois de desconectar o cabo da bateria.
Esses itens estão disponíveis em uma concessionária Harley-Davidson.
SOBRECARGA ELÉTRICA
AVISO
É possível sobrecarregar o sistema de carregamento do seu veículo com o acréscimo de um número excessivo de acessórios elétricos. Se vários acessórios elétricos, operando ao mesmo tempo, consomem mais corrente elétrica que o sistema de carga do veículo pode produzir, o consumo elétrico poderá, então, descarregar a bateria e causar danos ao sistema elétrico do veículo. (00211d)
ATENÇÃOao instalar qualquer acessório elétrico, certifique-se de não ultrapassar a amperagem máxima especificada do fusível ou do disjuntor que protege o circuito sendo modificado. Exceder a amperagem máxima pode levar a falhas elétricas, o que poderá resultar em morte ou lesões graves. (00310a)
Esse kit requer até 1,4 A a mais de corrente do sistema elétrico.
PREPARAÇÃO
ATENÇÃOPara impedir a partida acidental do veículo, o que poderá resultar em morte ou lesões graves, remova o fusível principal antes de continuar. (00251b)
NOTA
- Para veículos ano 2007 e posteriores COM sirene de segurança: com o controle remoto de segurança presente, LIGUE o interruptor de ignição. Veja o Manual de serviço. Depois que o sistema estiver desativado, desligue o interruptor de ignição. Remova IMEDIATAMENTE o fusível principal.
- Para veículos ano 2006 e anteriores COM sirene de segurança: desarme a sirene com o controle remoto fob ou o código de segurança. Consulte o manual de serviço e remova o fusível principal.
- Para veículos SEM sirene de segurança: Retire o fusível principal. Veja o Manual de serviço.
- Para veículos COM disjuntor principal: Desconecte a bateria. Veja o Manual de serviço.
INSTALAÇÃO
NOTA
Esses faróis de neblina podem ser montados interna ou externamente ao protetor do motor. A Harley-Davidson recomenda a montagem interna dos faróis de neblina do protetor do motor. Os faróis de neblina são específicos para cada lado. Os faróis precisam ser instalados com o logotipo Bar and Shield na parte de cima.
| 1. | Instale os faróis de neblina no veículo de acordo com as instruções no Kit de Montagem de Faróis de Neblina de LED específico. | |
| 2. | Instalação completa do farol de neblina de acordo com as instruções no Kit de Chicote de Fios do Farol de Neblina de LED. |
CONCLUÍDO
NOTA
Para evitar possíveis danos ao sistema de áudio, verifique se a ignição está na posição de desligada (OFF) antes de instalar o fusível principal ou fixar o cabo negativo da bateria.
| 1. | Modelos com fusível principal: instale o fusível principal. Veja o Manual de serviço. | |
| 2. | Modelos com disjuntor principal: Conecte a bateria. Veja o Manual de serviço. | |
| 3. | TODOS os modelos: instale o assento. Depois de instalar o assento, puxe-o para confirmar que ele está preso. Veja o Manual de serviço. |
CONFIGURAR
| 1. | Figura 2 Modelos com Unidade de Controle do Infotainment (IFCU): a. Coloque o veículo no modo de acessórios. b. Navegue até Configurações do sistema > Configuração da função do veículo. c. Ative os faróis de neblina dianteiros. d. Desligue o veículo e aguarde um minuto. e. Vire o veículo para o modo ign ou acessório. f. Abrir funções do veículo (14) a partir de Módulo do controle manual esquerdo (LHCM). g. Ligue/desligue as luzes de neblina, as luzes devem corresponder à indicação da função do veículo. |
| 1 | Farol dianteiro |
| 2 | Controle RES/+ da velocidade de cruzeiro (retoma/aumenta a velocidade) |
| 3 | Controle da velocidade de cruzeiro OFF/ON (Desligado/Ligado) |
| 4 | Odômetro parcial |
| 5 | Controle de tração |
| 6 | Navegar para cima |
| 7 | Navegar para a direita |
| 8 | OK/enter |
| 9 | Navegar para baixo |
| 10 | Buzina |
| 11 | Pisca esquerdo |
| 12 | Voltar |
| 13 | Navegar para a esquerda |
| 14 | Menu principal/Função motocicleta |
| 15 | Controle SET/- da velocidade de cruzeiro (define/reduz a velocidade) |
Figura 2. Módulo do controle manual esquerdo (LHCM)
