KIT DO ESTRIBO DO PASSAGEIRO
J063572016-08-22
GERAL
Número do kit
50500516, 50500528, 50500667
Modelos
Para obter informações sobre modelos correspondentes, veja o Catálogo de peças e acessórios de varejo ou a seção de Peças e acessórios do site www.harley-davidson.com (somente em inglês).
Peças adicionais necessárias
NOTA
Este kit exige que sua motocicleta seja equipada com suportes de estribos para passageiro. Os suportes de estribos são vendidos como kits à parte. Para adquirir kits de suportes, vá ao seu concessionário autorizado.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00308b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. Para esta instalação, é necessário ter um Manual de serviço para o seu modelo de motocicleta, e que pode ser encontrado em uma concessionária Harley-Davidson.
INSTALAÇÃO
| 1. | Veja Figura 1. Instale os suportes do estribo (2), caso ainda não estejam instalados, ou remova os estribos seguindo as instruções do Manual de serviço. | |
| 2. | Instale o conjunto do estribo no suporte (2). Não remova a esfera de aço (3). | |
| 3. | Instale o pino de articulação (1) do suporte através do conjunto do estribo. | |
| 4. | Instale os parafusos de fixação (4), e aperte com torque de 11,3–13,6 N·m (100–120 in-lbs). | |
| 5. | Repita os passos para o lado oposto. |
| 1 | Pino de articulação |
| 2 | Suporte |
| 3 | Esfera de aço |
| 4 | Parafuso de fixação |

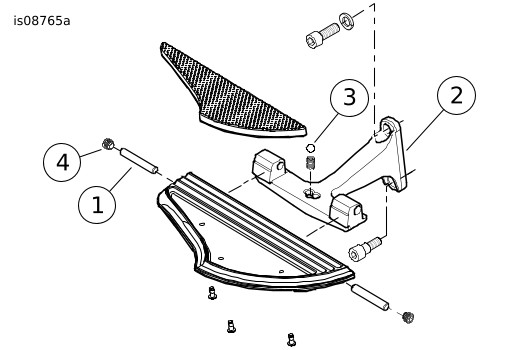

Figura 1. Instalação do estribo
PEÇAS DE REPOSIÇÃO

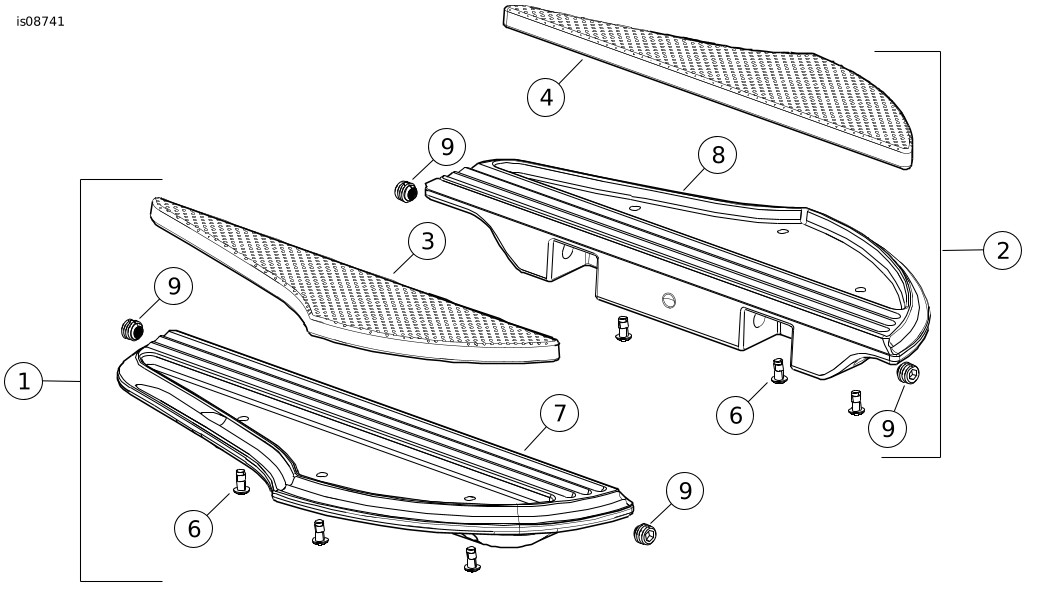

Figura 2. Peças de reposição: Estribo do passageiro
Tabela 1. Tabela de peças de reposição
Item | Descrição (quantidade) | Peça N.º |
|---|---|---|
1 | Conjunto do estribo do passageiro, lado direito (preto) | 50500683 |
Conjunto do estribo do passageiro, lado direito (corte usinado) | 50500531 | |
Conjunto do estribo do passageiro, lado direito (cromado) | 50500519 | |
2 | Conjunto do estribo do passageiro, lado esquerdo (preto) | 50500684 |
Conjunto do estribo do passageiro, lado esquerdo (corte usinado) | 50500532 | |
Conjunto do estribo do passageiro, lado esquerdo (cromado) | 50500520 | |
3 | Inserto de borracha do estribo do passageiro, lado direito (todos os modelos) | 50500558 |
4 | Inserto de borracha do estribo do passageiro, lado esquerdo (todos os modelos) | 50500559 |
5 | Emblema (somente cromado) | 14100874 |
6 | Parafuso (6) | Não se vende separadamente |
7 | Compartimento do estribo do passageiro, lado direito (preto) | Não se vende separadamente |
Compartimento do estribo do passageiro, lado direito (corte usinado) | Não se vende separadamente | |
Compartimento do estribo do passageiro, lado direito (cromado) | Não se vende separadamente | |
8 | Compartimento do estribo do passageiro, lado esquerdo (preto) | Não se vende separadamente |
Compartimento do estribo do passageiro, lado esquerdo (corte usinado) | Não se vende separadamente | |
Compartimento do estribo do passageiro, lado esquerdo (cromado) | Não se vende separadamente | |
9 | Parafuso de fixação (4) | 10200216 |
Itens mencionados, mas não incluídos no kit: | ||
A | Pino de articulação | |
B | Suporte do estribo | |
C | Esfera de aço | |
