BALDE INDIVIDUAL E ASSENTO TRASEIRO DO PASSAGEIRO ROAD KING

J012092015-01-17

GERAL

Kit número

51928-01, 51929-01, 51092-04

Modelos

Para obter informações sobre modelos correspondentes, consulte o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).

Requisitos da instalação

ATENÇÃO

A segurança do motociclista e do passageiro depende da instalação correta deste kit. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00308b)

ATENÇÃO

Não instale esses kits de assento em motocicletas que não sejam equipadas com tiras de apoio e pedais do passageiro apropriados. Se os pedais e a tira de apoio não estiverem instalados, o passageiro poderá cair da motocicleta em movimento ou se agarrar no motociclista, causando perda de controle, o que poderá resultar em morte ou lesões graves. (00410b)

Para instalar o balde individual e o assento do passageiro juntos em modelos Road King Classic, instale o kit número 52903-01.

Conteúdo do kit

Veja a Figura 1 e consulte a Tabela 1.

AVISO

Remova a tira do assento do passageiro antes de remover o assento. A falta de cumprimento a esta precaução pode resultar em dano à pintura do para-lama traseiro. (00225a)

INSTALAÇÃO

Somente assento individual

Todos os modelos: Remova o assento e a tira de apoio. Consulte o Manual de serviço. Guarde as ferragens.
1. Para modelos Road King padrão: Veja a Figura 1. Remova os parafusos e o suporte de montagem do assento da parte de trás do assento. Guarde os parafusos e o suporte.
2. Para os modelos ano 2000 e posteriores: Remova a arruela do retentor da chapa com pinos. Veja a Figura 1. Instale as duas arruelas pretas (2). Não deixe a chapa com pinos passar pelo para-lama.
1. Para modelos Road King padrão: Instale o suporte de montagem do assento usando os parafusos removidos anteriormente.
2. Para modelos Road King Classic personalizados: Instale o suporte de montagem do assento individual (12) usando os parafusos (11).

Assento traseiro e individual

1.	Todos os modelos: Remova o assento e a tira de apoio. Consulte o Manual de serviço. Guarde as ferragens.
2.	Para modelos Road King padrão: Instale o suporte de montagem do assento usando os parafusos removidos anteriormente.
3.	a. Para modelos Road King Custom: Veja a Figura 1. Instale o suporte de montagem do assento individual (12) usando os parafusos (11).
4.	a. Para modelos Road King padrão: Instale o suporte de montagem do assento usando os parafusos removidos anteriormente. b. Para modelos Road King Classic personalizados: Instale o suporte de montagem do assento individual (12) usando os parafusos (11).
5.	a. Modelos Road King padrão ano 1999 e posteriores: Prenda o suporte de montagem traseiro com as porcas originais (10) e duas arruelas (6). Aperte com torque de 8,1 N·m (72 in-lbs). b. Modelos Road King padrão ano 1998 e anteriores: Instale o assento individual deslizando a frente do assento para o suporte no veículo. Prenda o suporte de montagem traseiro com os dois parafusos (11) e as duas arruelas estrela (5). Aperte com torque de 23 N·m (17 ft-lbs). c. Modelos Road King Classic personalizados: Instale o assento individual (7) deslizando a frente do assento para o suporte na traseira da motocicleta. d. Modelos Road King Classic personalizados ano 1999 e posteriores: Prenda o suporte de montagem traseiro com as porcas (10) e duas arruelas (6). Aperte com torque de 8,1 N·m (72 in-lbs). e. Modelos Road King Classic personalizados ano 1998 e anteriores: Prenda o suporte de montagem traseiro com os dois parafusos (11) e duas arruelas (5). Aperte com torque de 23 N·m (17 ft-lbs).
6.	Instale o suporte de montagem traseiro na parte de trás do assento traseiro (9). Aperte com torque de 4,5–6,8 N·m (40–60 in-lbs).
7.	Deslize o suporte de montagem do assento traseiro (frente e fundo do assento traseiro) nos parafusos/porcas.

Conclusão

ATENÇÃO

Depois de instalar o assento, puxe-o para cima para certificar-se de que esteja travado na posição certa. Ao dirigir, um assento solto pode se deslocar, causando perda de controle, o que poderá resultar em morte ou lesões graves. (00070b)

1.	Modelos com assento individual: Instale o assento deslizando sua frente no suporte do assento. Puxe para cima a parte dianteira do assento para verificar se está instalado firmemente. Modelos ano 1999 e posteriores: Instale as arruelas estrela (6), os espaçadores (4) e as porcas cegas (3) nos pinos de montagem traseiros. Aperte com torque de 8,1 N·m (72 in-lbs). Assento traseiro e individual: Veja a Figura 1. Prenda a parte de trás do assento traseiro (9) com os parafusos removidos anteriormente. Puxe para cima a parte frontal do assento traseiro para verificar se ele está bem preso. Instale a tira de apoio (8) nos mesmos furos em que a tira de apoio original estava instalada.
2.	Puxe o assento para cima na parte dianteira e novamente na parte traseira para verificar se está devidamente preso.

PEÇAS DE REPOSIÇÃO

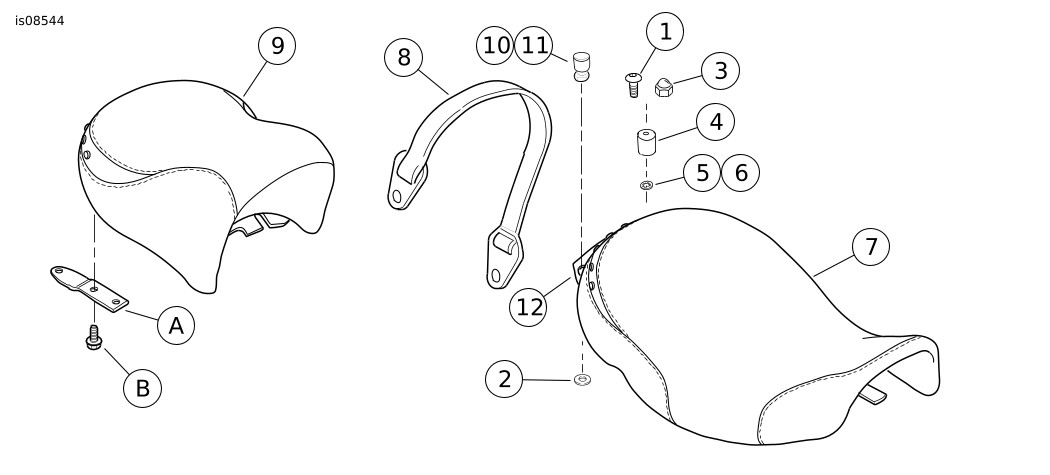

Figura 1. Peças de reposição: Balde individual e assento traseiro Road King

Tabela 1. Tabela de peças de reposição: Balde individual e assento traseiro Road King

Kit	Item	Descrição (quantidade)	Número da peça
Kit 51928-01	1	Parafuso (2), (modelos ano 1998 e anteriores)	4092
	2	Arruela (não é necessário em modelos ano 1999)	7451
	3	Porca cega (modelos ano 1999 e posteriores)	31589-80
	4	Espaçador (2), (modelos ano 1999 e posteriores)	6386
	5	Arruela de pressão (2), (modelos ano 1998 e anteriores)	31589-80
	6	Arruela de pressão (2), (modelos ano 1999 e posteriores)	6386
	7	Assento individual	Não se vende separadamente
Kit 51092-04	1	Parafuso (2), (modelos ano 1998 e anteriores)	4092
	2	Arruela (não é necessário em modelos ano 1999)	7451
	3	Porca cega (modelos ano 1999 e posteriores)	31589-80
	4	Espaçador (2), (modelos ano 1999 e posteriores)	6386
	5	Arruela de pressão (2), (modelos ano 1998 e anteriores)	31589-80
	6	Arruela de pressão (2), (modelos ano 1999 e posteriores)	6386
	7	Assento individual	Não se vende separadamente
Kit 51929-01	8	Tira de apoio	51627-98
Kit 51929-01	9	Assento traseiro	Não se vende separadamente
Kit 52903-01	10	Porca de montagem do assento	3638
	11	Parafuso de montagem do assento	3662A
	12	Suporte de montagem individual (original no modelo FLHR padrão)	52008-97
Itens mencionados no texto, mas não incluídos no kit:
A		Suporte de montagem
B		Parafuso (2)
