KITS DE ASSENTO PERSONALIZADO DYNA

J037412015-10-15

GERAL

Números dos kits

Modelos

Para informações sobre os modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).

Conteúdo do kit

Veja Figura 6 e Tabela 2.

Veja Tabela 1 para obter o número de peça da tira de apoio associada a cada kit de assento.

Tabela 1. Números de kit e uso da tira de apoio

Kit n.º	Tira de apoio	Kit n.º	Tira de apoio
51297-06	51705-06	51417-08	51705-06
51298-06	51705-06	51420-08	51705-06
51299-06	51705-06	51423-08	51705-06
51301-06	51705-06	51424-08	51705-06
51305-07	51705-06	51425-08	51705-06
51306-07	51333-07	51439-08	51705-06
51353-06	51705-06	51447-08	51705-06
51359-06	51705-06	51452-08	51705-06
51364-07	51705-06	52046-06	Nenhum
51366-07	51705-06	52047-06	Nenhum
51369-06	51705-06	52048-06	51705-06
51375-06	Nenhum	52051-06	51705-06
51381-06	51705-06	51621-09	51705-06
51626-09	51705-06

Requisitos da instalação

Talvez seja necessária a aquisição separada de peças ou acessórios adicionais para a instalação correta deste assento no seu modelo de motocicleta. Consulte o catálogo de peças e acessórios de varejo P&A mais recente para obter uma lista de peças ou acessórios exigidos para o seu modelo.

ATENÇÃO

A segurança do motociclista e do passageiro depende da instalação correta deste kit. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00308b)

ATENÇÃO

Não instale esses kits de assento em motocicletas que não sejam equipadas com tiras de apoio e pedais do passageiro apropriados. Se os pedais e a tira de apoio não estiverem instalados, o passageiro poderá cair da motocicleta em movimento ou se agarrar no motociclista, causando perda de controle, o que poderá resultar em morte ou lesões graves. (00410b)

REMOÇÃO

NOTA

Evite riscar as superfícies pintadas com ferramentas ou as linguetas metálicas do assento.

Remova o assento instalado seguindo as instruções do Manual do proprietário.

Para modelos com assento individual: Veja Figura 1. Remova o tampão do furo Bar & Shield (11) do furo de montagem do assento traseiro (1).

Para modelos com assento piloto e garupa: No furo de montagem do assento dianteiro (3), remova a arruela de retenção (10) da porca de retenção do assento (9). Do lado de baixo do para-lama, remova a porca de retenção do assento do veículo. Insira o tampão do furo Bar & Shield no furo de montagem do assento dianteiro.

Veja Figura 2. Pegue a abraçadeira (3) do kit.

a. Coloque a porca de retenção (1) sobre a abraçadeira (3) para que a extremidade larga da porca permaneça no olhal da abraçadeira.

b. Rosqueie a abraçadeira por baixo do para-lama e através do furo de montagem do assento mais recuado.

c. Puxe a abraçadeira para manter a porca bem apertada contra o lado de baixo do para-lama.

d. Com a nervura da porca de retenção assentada na ranhura do furo do para-lama, deslize a arruela de retenção (2) no lugar a partir da parte traseira, travando a porca de retenção na posição. Remova a abraçadeira.

Para modelos com assento piloto e garupa: Veja Figura 3. Remova os quatro quadrados de espuma (1) do para-lama. Para modelos com assento individual: Veja Figura 4. Remova os dois quadrados de espuma (2) do para-lama.

Remova qualquer resíduo adesivo restante no para-lama com um removedor de adesivo geral (3M^™ número de peça 051135 ou equivalente). Enxágue com água limpa e seque inteiramente com um pano limpo. Limpe as superfícies com álcool isopropílico. Deixe secar completamente.

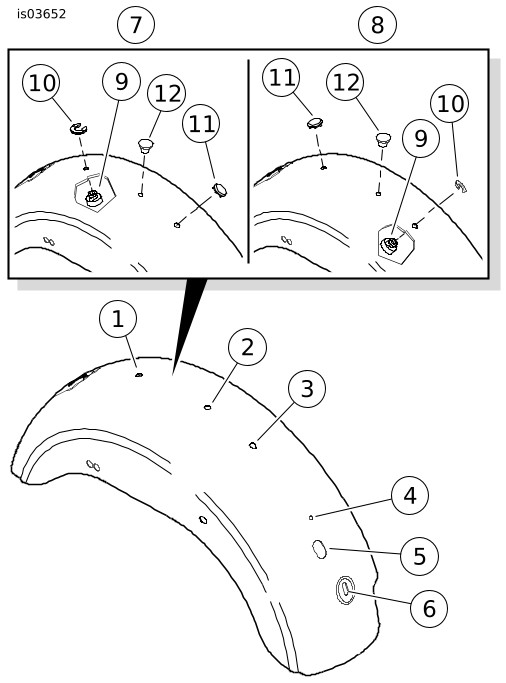

1	Furo de montagem do assento, traseiro
2	Furo do para-lama, central
3	Furo de montagem do assento, dianteiro
4	Furo de montagem da tira de apoio
5	Furo de passagem de fio (referência)
6	Furo do para-lama, dianteiro (referência)
7	Localização das ferragens para assento piloto e garupa
8	Localização das ferragens para assento individual
9	Porca de retenção do assento
10	Arruela de retenção
11	Tampão do furo, Bar & Shield
12	Tampão do furo, liso

Figura 1. Identificação dos furos do para-lama e localização das ferragens

1	Porca de retenção
2	Arruela de retenção
3	Abraçadeira (auxílio à instalação)

Figura 2. Instalação da porca de retenção

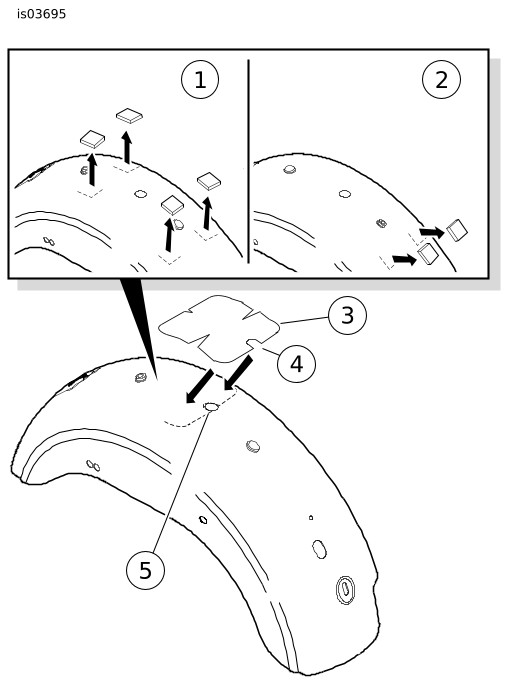

1	Quadrados de espuma do assento piloto e garupa (4)
2	Quadrados de espuma do assento individual (2)
3	Fita de proteção
4	Ranhura arredondada na fita adesiva
5	Furo central do para-lama

Figura 3. Quadrados de espuma e fita de proteção (assento piloto e garupa)

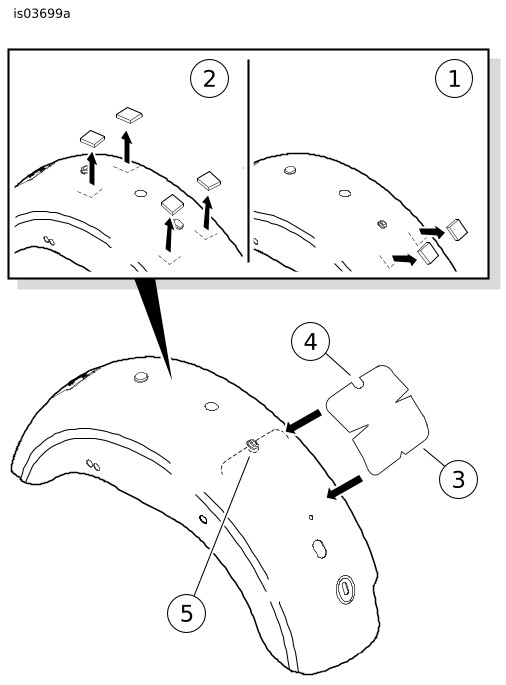

1	Quadrados de espuma do assento individual (2)
2	Quadrados de espuma do assento piloto e garupa (4)
3	Fita de proteção
4	Ranhura arredondada na fita adesiva
5	Furo de montagem do assento, dianteiro

Figura 4. Quadrados de espuma e fita de proteção (assento individual)

INSTALAÇÃO

Veja Figura 6. No lado de baixo do para-lama, insira o parafuso (9) através do furo de montagem da tira de apoio. Prenda com a porca de retenção de plástico (10). Para modelos FXDWG ano 2010 e posteriores: Veja Figura 5. Verifique se a cabeça do parafuso flangeado (1) está livre do guia do fio (2) e instalada no para-lama.

NOTA

Uma ponta da nova tira de apoio (8) tem um furo de montagem único, e a ponta oposta tem dois furos.

Instale a ponta da nova tira de apoio com o furo único sobre as roscas do parafuso. Coloque a ponta oposta da tira sobre a primeira ponta como mostrado. Para todos os kits, EXCETO 51381-06: Insira as roscas do parafuso através do furo externo (A). Para o kit 51381-06: Insira o parafuso através do furo interno (B).

Instale a arruela (11) e a porca hexagonal (12) no parafuso para prender a tira de apoio. Aperte com torque de 6,8–10,2 N·m (60–90 in-lbs).

Retire o adesivo na parte traseira da fita de proteção (3). Posicione com cuidado a ranhura arredondada (4) ao redor do furo central do para-lama ou do furo de montagem do assento (5) conforme mostrado. Coloque a fita firmemente no lugar.

Veja Figura 6. Para modelos com assentos piloto e garupa: Deslize a parte traseira do novo assento (1) através da tira de apoio (8). Apoie o assento no eixo central do quadro. Para modelos com assentos individuais: Deslize o assento para frente até que a alça dianteira trave no canal no quadro.

Fixe o assento ao para-lama usando o botão recartilhado (2) e a arruela de neoprene (3) do kit.

NOTA

Temperatura ambiente de pelo menos 16 °C (60 °F) para aderência correta do emblema ao botão.

Retire a película da parte traseira adesiva do emblema Bar & Shield (4). Gire o emblema para melhor aparência e aplique-o no recesso central no botão recartilhado. Aplique pressão uniforme ao emblema por um minuto para a aderência correta.

1	Parafuso flangeado
2	Guia do fio

Figura 5. Instalação da tira de apoio – Modelos FXDWG

PEÇAS DE REPOSIÇÃO

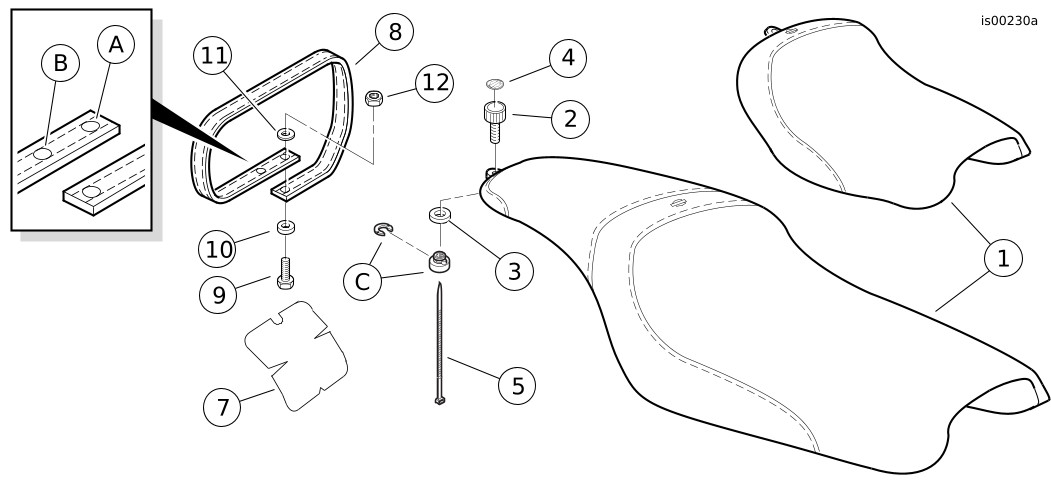

Figura 6. Peças de reposição: Kits de assento personalizado Dyna

Tabela 2. Tabela de peças de reposição

Kit	Item	Descrição (quantidade)	Número da peça
Itens comuns a Para TODOS os kits de assento	1	Assento	Não se vende separadamente
	2	Botão recartilhado, 1/4-20	3649
	3	Arruela, neoprene	6205
	4	Emblema, Bar & Shield	14628-96
	5	Abraçadeira (auxílio à instalação)	10039
	6	Tratamento para couro	Não se vende separadamente
	7	Fita de proteção	59546-02
Kits do assento piloto e garupa Conteúdos adicionais do	8	Tira de apoio	Consulte a Tabela 1
	9	Parafuso, hexagonal, 1/4-20 x 3/4 pol. com arruela	3574
	10	Porca de retenção, plástico	7891
	11	Arruela lisa	6036
	12	Porca hexagonal, 1/4-20	7792
Itens referenciados no texto, mas não incluídos no kit:
	A	Furo externo, tira de apoio
	B	Furo interno, tira de apoio
	C	Porca de retenção e arruela
