KITS DE SERVIÇO - BAÚ DE PLÁSTICO

941003042021-03-11

INFORMAÇÕES GERAIS

Tabela 1. Informações gerais

Kits	Ferramentas sugeridas	Nível de habilidade⁽¹⁾
53000812, 53000851, 53000852, 52300680	Óculos de proteção, torquímetro, chave de fenda (ponta chata)

(1) Aperte com o valor do torque ou com outras ferramentas e técnicas moderadas necessárias

CONTEÚDO DO KIT

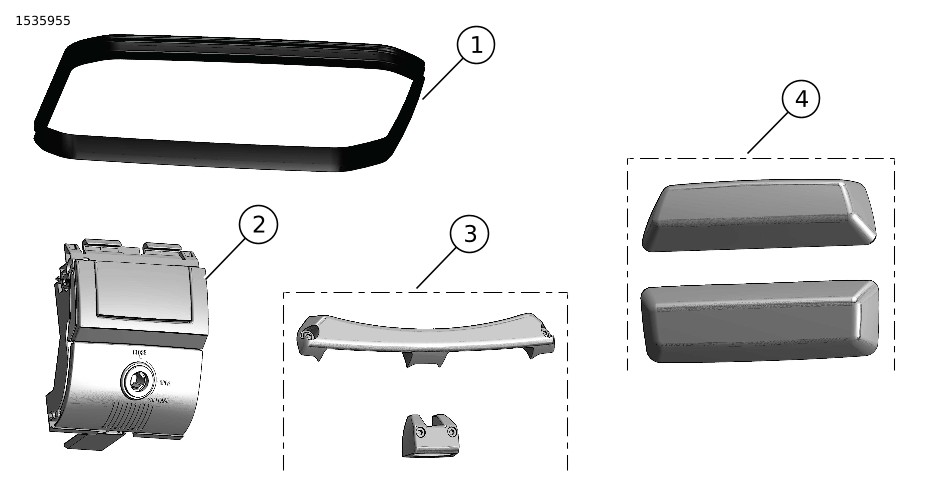

Figura 1. Conteúdo do kit: Kits de serviço - Baú de plástico

Tabela 2. Conteúdo do kit: Kits de serviço - Baú de plástico

Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo.
Item	Qtd.	Descrição	Part No.	Notas
1	1	Kit da gaxeta	53000852
2	1	Kit de travas	53000851
3	1	Kit de montagem	53000812
4	1	Kit de encosto	52300680

GERAL

Modelos

Para informações sobre os modelos correspondentes, consulte o Catálogo de Varejo P&A (P&A) ou a seção de Peças e Acessórios em www.harley-davidson.com .

Verifique se está sendo utilizada a versão mais atual da ficha de instruções. A ficha está disponível em: h-d.com/isheets

Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.

Requisitos de instalação

ATENÇÃO

A segurança do motociclista e do passageiro depende da instalação correta deste kit. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00308b)

SUBSTITUIÇÃO DO CONJUNTO DO ENGATE - BAÚ

REMOÇÃO

NOTA

Não remova a chave do cilindro para manter os tambores no lugar durante a remoção ou instalação da fechadura.

1.	Insira a chave no cilindro da fechadura.
2.	Remova o cilindro da fechadura. a. Figura 6 Remova o parafuso (1) e a tampa (2). b. Figura 5 Remova o parafuso (5), a arruela de pressão (6) e a arruela (4). NOTA A chave deve permanecer no cilindro da fechadura quando este estiver sendo removido ou instalado. c. Remova a mola de travamento (3), a carcaça (2) e o cilindro da fechadura (1) com a chave inserida.
3.	Figura 8 Remova quatro parafusos do conjunto da trava.
4.	Figura 9 Insira a ponta da chave de fenda de ponta chata nos locais indicados e levante para forçar o mecanismo para fora.

INSTALAÇÃO

1.	Instale o cilindro da fechadura no mecanismo da trava. a. Figura 4 Posicione o rotor, ajuste para a posição destrancada. b. Figura 2 Puxe a alavanca de liberação para acessar o rotor (1). c. Figura 3 Posicione o rotor (1) com a mão. d. Figura 3 Instale o alojamento (2) e a mola da tranca (3) no cilindro da fechadura (1). e. Figura 3 Alinhe as três ranhuras (2) no alojamento aos três dentes (3) na alavanca de liberação. f. Figura 4 Alinhe o tambor de retenção (1) com a posição destrancada (2), instale a fechadura. g. Figura 5 Instale a arruela (4), a arruela de pressão (6) e o parafuso (5). Aperte com a mão. h. Verifique a rotação e a funcionalidade do cilindro da fechadura. i. Figura 6 Instale a tampa (2) e o parafuso (1). Aperte com a mão. j. Figura 7 Após a fechadura ser instalada, a chave pode ser retirada nas posições 1 ou 2.
2.	Instale o novo mecanismo no lugar até ouvir um estalo.
3.	Figura 8 Instale os quatro parafusos e aperte manualmente até que fiquem totalmente assentados. Aperte. Torque: 0,5–1 N·m (4,4–8,9 in-lbs)

Rotor

Figura 2. Acesso ao rotor

1	Rotor
2	Ranhuras do alojamento
3	Dentes

Figura 3. Alojamento

Figura 4. Tambor de liberação — posição destrancada

1	Cilindro da fechadura
2	Alojamento
3	Mola da tranca
4	Arruela
5	Parafuso, cilindro da fechadura
6	Arruela de pressão

Figura 5. Remova/instale a fechadura no baú da parte de cima

1	Parafuso, tampa de plástico
2	Tampa, interna

Figura 6. Remova/instale a tampa interna

1	Posição de trava
2	Posição aberta
3	Posição de liberação

Figura 7. Posições da fechadura (típicas)

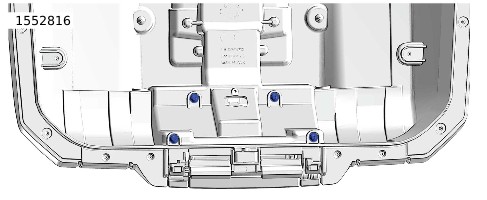

Figura 8. Remova/instale o parafuso do mecanismo do conjunto da trava

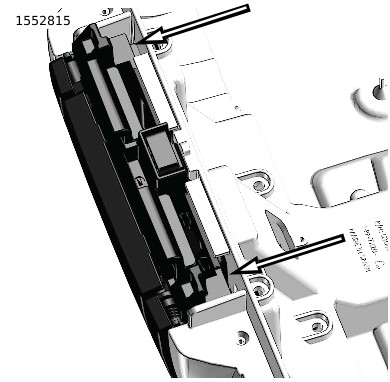

Figura 9. Remova/instale o mecanismo do conjunto da trava

INSTALAÇÃO — BAÚ DA PARTE DE CIMA

1.	Figura 10 Instale o kit de montagem no suporte de montagem. a. Instale a trava (3) com três parafusos (2) na frente do suporte de montagem (1). Aperte. Torque: 5,4–6,6 N·m (48–58 in-lbs) b. Instale o gancho (4) com parafusos (5) na parte traseira do suporte de montagem (1). Aperte. Torque: 5,4–6,6 N·m (48–58 in-lbs)
2.	Centralize o baú no suporte de montagem.
3.	Veja Figura 10 e Figura 11 . Deslize o baú para a trava dianteira (3), balance para baixo até ouvir um clique no gancho traseiro (4) .

1	Suporte de montagem
2	Parafusos (3)
3	Engate
4	Gancho
5	Parafusos (2)

Figura 10. Kit de montagem (53000812)

Figura 11. Instalação do baú

INSTALAÇÃO - ENCOSTO

Instale os encostos nas seções da tampa e da base do baú.

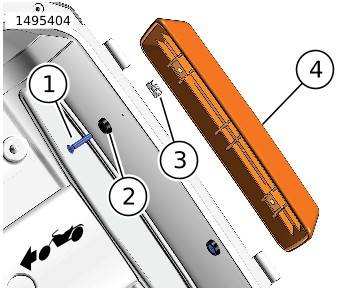

a. Figura 12 Instale os parafusos (1), as arruelas (2) e as porcas (3) nos encostos (4). Aperte.

Torque: 1–1,2 N·m (8,9–10,6 in-lbs)

1	Parafuso (4)
2	Arruela (4)
3	Porca (4)
4	Encosto (2)

Figura 12. Instalação do encosto (parte inferior mostrada)

SUBSTITUIÇÃO DA GAXETA

REMOÇÃO

Figura 13 Remova a Equipamento original (OE) gaxeta (1) usando um alicate de ponta fina. Anote a orientação da gaxeta no sulco.

INSTALAÇÃO

1.	Meça e corte a nova gaxeta com o mesmo comprimento da gaxeta OE .
2.	Figura 13 Instale a nova gaxeta (1). a. Insira na parte mais baixa do baú lateral. b. Empurre para dentro do sulco em torno do baú lateral. Consulte a orientação anotada durante a remoção. c. Se a gaxeta estiver longa demais, marque-a, retire-a alguns centímetros do sulco e corte a gaxeta com uma lâmina de barbear. d. Instale a gaxeta restante no sulco.

Gaxeta

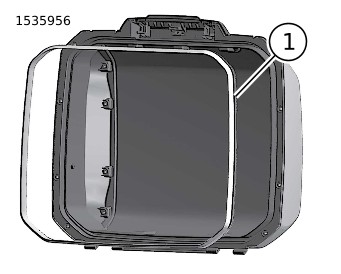

Figura 13. Remova/instale a gaxeta
