SUNDOWNER TEK KİŞİLİK SELE
941001202021-08-02
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
52000510 | Koruyucu Gözlük, Tork Anahtarı |  |
(1) Tork değerine göre veya diğer gerekli orta seviye aletler ve tekniklere göre sıkma
KİT İÇERİKLERİ

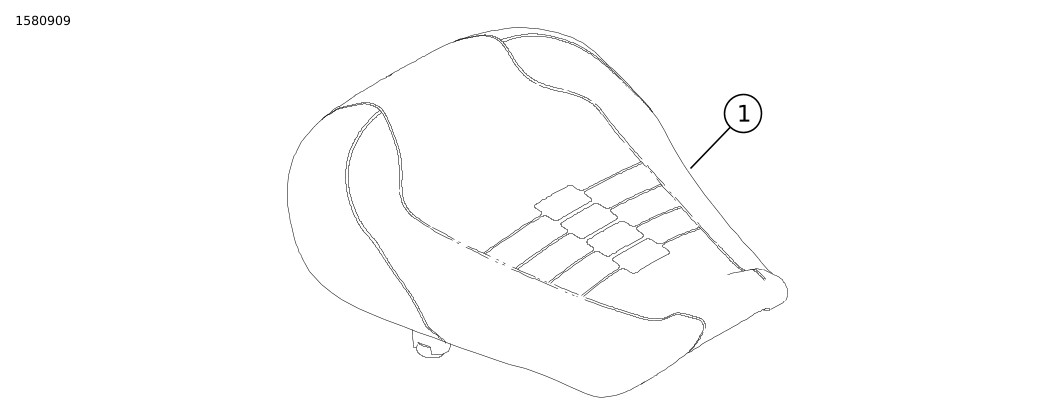

Şekil 1. Kit İçerikleri: Sundowner Tek Kişilik Sele
Tablo 2. Kit İçerikleri: Sundowner Tek Kişilik Sele
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Sundowner tek kişilik sele | Ayrı satılmaz | |
GENEL
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
En güncel talimat kılavuzunu kullandığınızdan emin olun. Kılavuza şuradan ulaşılabilir: h-d.com/isheets
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00308b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
- Bir Harley-Davidson bayisi.
- 2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.
ÇIKARMA
| 1. | OE seleyi sökün. Servis el kitabına bakın. |
MONTE ETME

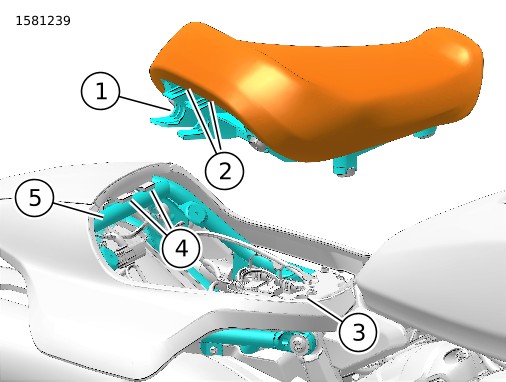

| 1. | Şekil 2
Yarım ay şeklindeki girintileri (1) araç şasi çapraz borusuna (5) takın.
a. Tırnakları (4) hizaladığınızdan emin olun ve sele yuvalarına (2) takın. | |
| 2. | Seleyi aşağı doğru döndürün. NOT Seleyi yerine kilitlemek için anahtarın kullanılması gerekebilir. | |
| 3. | Sele borusunu sele mandalına (3) kilitleyin. |
| 1 | Yarım ay şeklindeki girinti (2) |
| 2 | Sele yuvası (2) |
| 3 | Sele mandalı |
| 4 | Kapak (veya sele oturağı) tırnakları (2) |
| 5 | Şasi çapraz borusu |
Şekil 2. Seleyi Takma
TAMAMLAMA
| 1. | Seleyi taktıktan sonra, yerine oturduğundan emin olmak için seleyi yukarı doğru çekin. |
