KIT PERISAI ANGIN BOLEH TANGGAL KRUISER
J063652022-10-17
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit | Alat yang Dicadangkan | Tahap Kemahiran(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | Kaca Mata Keselamatan, Perengkuh Tork |  |
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

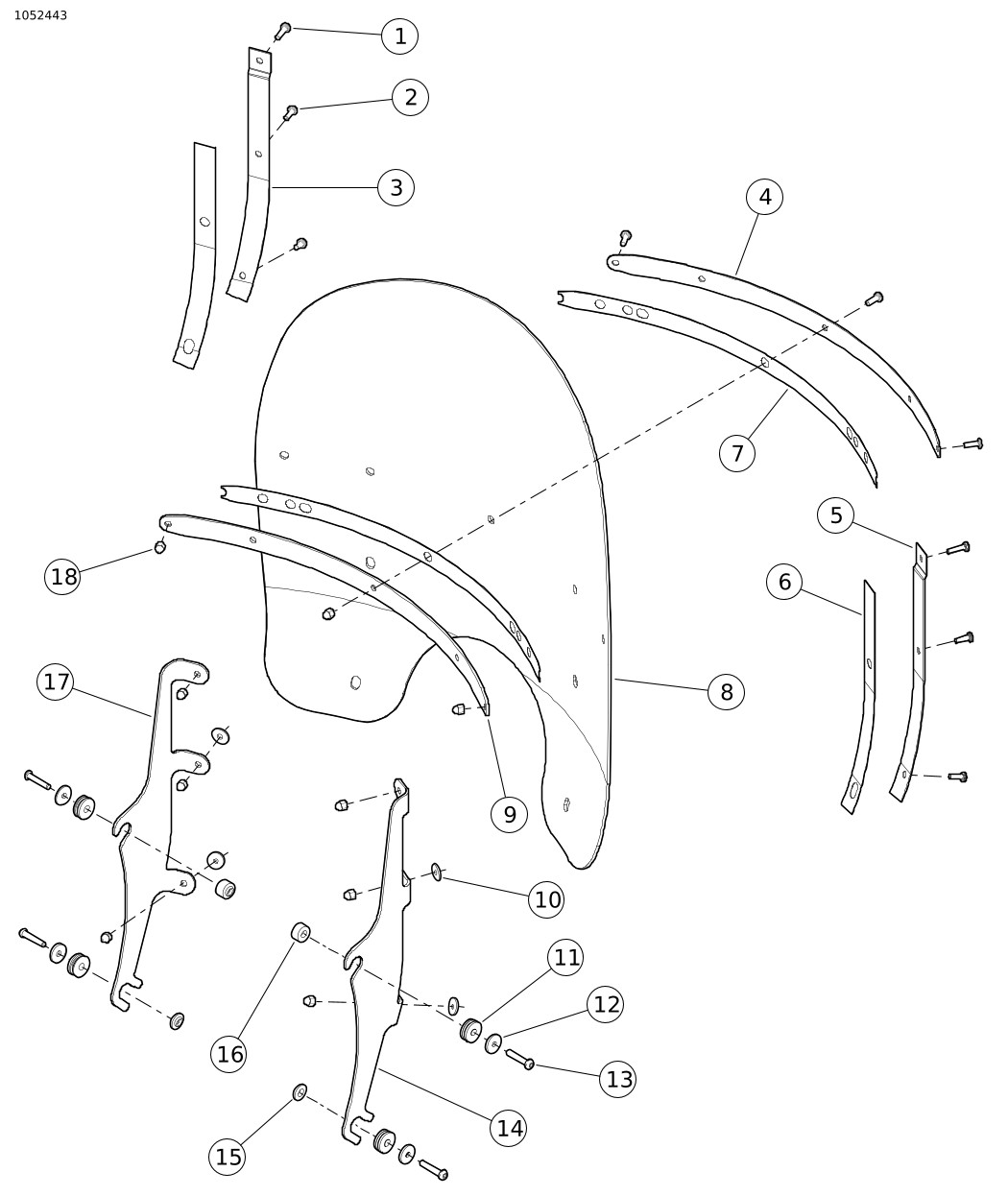

Rajah 1. Kandungan Kit: Kit Perisai Angin (Biasa)
Jadual 2. Kandungan Kit: Kit Perisai Angin
 | Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan. | ||||
|---|---|---|---|---|---|
Item | Kuantiti | Penerangan | No. Bahagian | Nota | |
 | 1 | 2 | Skru, pelimbang | 2452 | Kit: SEMUA |
| 2 | 7 | Skru, pelimbang | 2921A | Kit: SEMUA |
| 3 | 1 | Pendakap menegak, kiri | 57300157 | Kit: 57400325, 57400335, 57400369 |
| 58408-75A | Kit: 57400328, 57400332 | |||
| 57300155 | Kit: 57400367, 57400368 | |||
| 4 | 1 | Pendakap melintang, luar | 57300127 | Kit: 57400325, 57400335, 57400369 |
| 57300132 | Kit: 57400328, 57400332 | |||
| 57300152 | Kit: 57400367, 57400368 | |||
| 5 | 1 | Pendakap menegak, kanan | 57300156 | Kit: 57400325, 57400335, 57400369 |
| 58406-75A | Kit: 57400328, 57400332 | |||
| 57300154 | Kit: 57400367, 57400368 | |||
| 6 | 2 | Pita, perisai angin, menegak | 58417-77 | Kit: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | Kit: 57400367, 57400368 | |||
| 7 | 2 | Pita, perisai angin, melintang | 57300133 | Kit: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | Kit: 57400367, 57400368 | |||
| 8 | 1 | Perisai angin | 57400354 | Kit: 57400325, 57400332, 57400335 |
| 57400357 | Kit: 57400328, 57400369 | |||
| 57400353 | Kit: 57400367 | |||
| 57400363 | Kit: 57400368 | |||
| 9 | 1 | Pendakap melintang, dalam | 57300126 | Kit: 57400325, 57400335, 57400369 |
| 57300131 | Kit: 57400328, 57400332 | |||
| 57300153 | Kit: 57400367, 57400368 | |||
| 10 | 4 | Sesendal, EPDM | 58152-96 | Kit: SEMUA |
| 11 | 4 | Gromet | 12100110 | Kit: SEMUA |
| 12 | 4 | Sesendal | 10300129 | Kit: SEMUA |
| 13 | 4 | Skru | 10200588 | Kit: 57400325, 57400328, 57400332 |
| Skru, kepala butang, heks ¼-20 | 10200709 | Kit: 57400335, 57400369 | ||
| Skru, kepala butang | 10200610 | Kit: 57400367, 57400368 | ||
| 14 | 1 | Braket, kanan | 57300123 | Kit: 57400325 |
| 57300110 | Kit: 57400328, 57400332 | |||
| 57300173 | Kit: 57400335, 57400369 | |||
| 57300124 | Kit: 57400367, 57400368 | |||
| 15 | 2 | Penjarak, perisai angin, bawah | 12400149 | Kit: 57400335, 57400369 |
| 16 | 2 | Penjarak, perisai angin, atas | 12400144 | Kit: 57400335, 57400369 |
| 4 | Penjarak | 12400143 | Kit: 57400367, 57400368 | |
| 17 | 1 | Braket, kiri | 57300122 | Kit: 57400325 |
| 57300111 | Kit: 57400328, 57400332 | |||
| 57300174 | Kit: 57400335, 57400369 | |||
| 57300125 | Kit: 57400367, 57400368 | |||
| 18 | 9 | Nat akorn | 7651A | Kit: SEMUA |

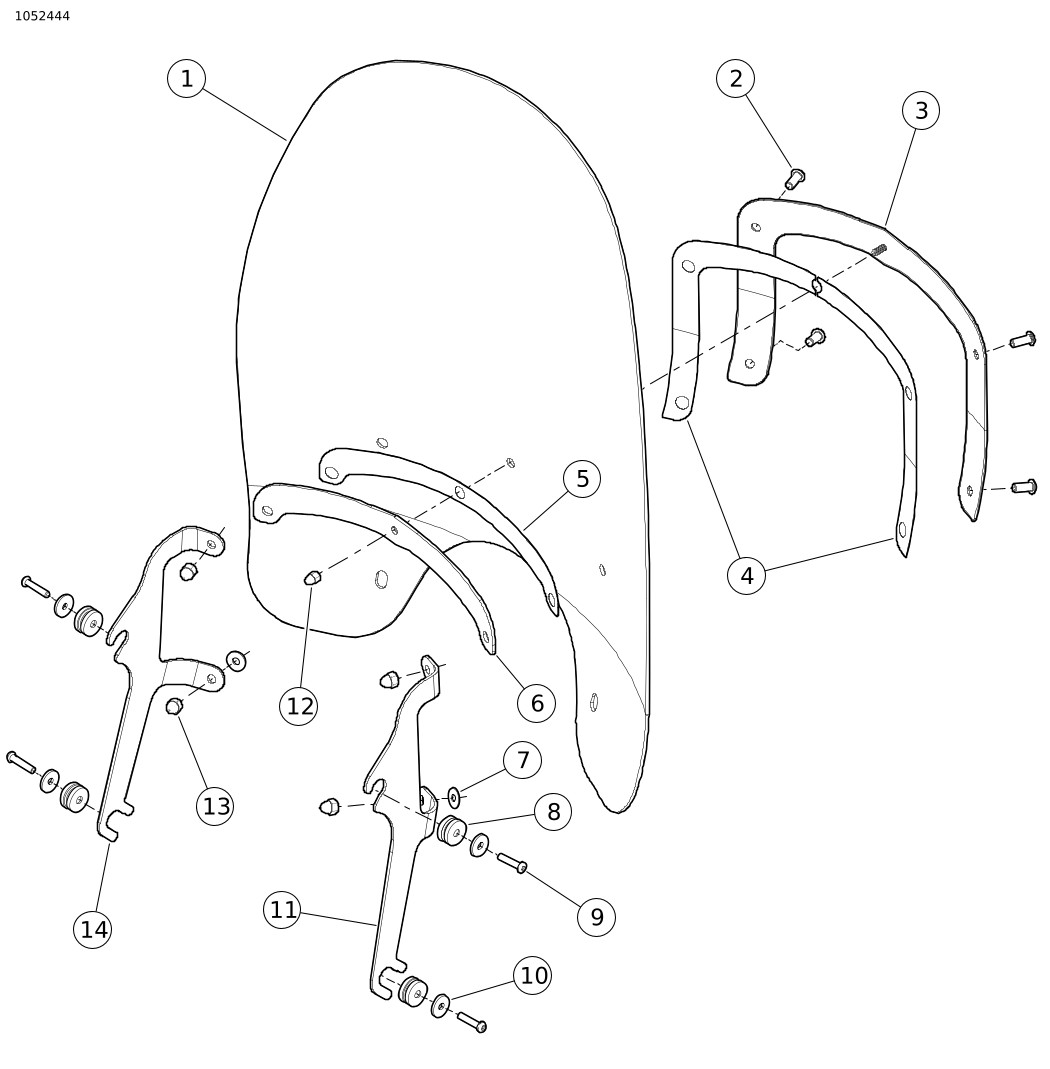

Rajah 2. Kandungan Kit: Kit Perisai Angin (57400329)
Jadual 3. Kandungan Kit: Kit Perisai Angin (57400329)
| Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan. | ||||
|---|---|---|---|---|---|
Item | Kuantiti | Penerangan | No. Bahagian | Nota | |
| 1 | 1 | Perisai angin | 57400392 | |
| 2 | 4 | Skru, kepala butang | 94639-99 | |
| 3 | 1 | Pemasangan braket luar | 57163-05 | |
| 4 | 2 | Gasket, luar | 57150-05 | |
| 5 | 1 | Gasket, pendakap melintang, dalam | 57151-05 | |
| 6 | 1 | Pendakap melintang, dalam | 57149-05 | |
| 7 | 2 | Sesendal, EPDM | 57964-97 | |
| 8 | 4 | Gromet | 12100110 | |
| 9 | 4 | Skru, kepala butang | 10200588 | |
| 10 | 4 | Sesendal | 10300129 | |
| 11 | 1 | Braket, kanan | 57300158 | |
| 12 | 1 | Nat akorn | 94004-90T | |
| 13 | 4 | Nat akorn | 94007-90T | |
| 14 | 1 | Braket, kiri | 57300159 | |
UMUM
CATATAN
Lembaran arahan ini mungkin termasuk Video Tambahan untuk menerangkan pemasangan bahagian tertentu. Pautan video akan diletakkan pada penghujung lembaran arahan ini.
Model
Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .
Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00308b)
PENYEDIAAN
CATATAN
Letakkan kain pada lampu depan dan bahagian depan tangki bahan api bagi mengelakkan calar pada lampu depan dan tangki bahan api. Pastikan pemasangan perisai angin tidak menyentuh bahagian krom atau bercat. Jika bersentuhan, bahagian krom atau bercat mungkin bercalar.
Penjarak yang paling atas dan sesetengah skru di bawah akan tertanggal apabila skru ditanggalkan. Pastikan penjarak tidak jatuh pada tangki bahan api atau dapra, yang boleh merosakkan kemasan.
PENANGGALAN
| 1. | Tanggalkan perisai angin stok, jika ada dilengkapi. Buang perisai angin. CATATAN Pastikan roda depan tegak untuk menghalang braket daripada mencalarkan tangki bahan api. | |
| 2. | Tanggalkan dan buang Peralatan Asal (OE) skru nasel daripada satu sisi kenderaan. |
PEMASANGAN
| 1. | Rujuk kepada langkah berikut untuk kandungan kit spesifik yang baharu : a. Kit 57400325, 57400328, dan 57400332: Letakkan semua sesendal rata baharu (12), dan sesendal (11) pada skru (13). b. Kit 57400329: Letakkan sesendal rata baharu (10), sesendal (8), dan penjarak pada skru (9). c. Kit 57400335 dan 57400369: Untuk lokasi atas, letakkan sesendal rata baharu (12), sesendal (11), dan penjarak (16) pada skru (13). Untuk lokasi bawah, letakkan sesendal rata baharu (12), sesendal (11), dan penjarak (15) pada skru (13). d. Kit 57400367 dan 57400368: Letakkan sesendal rata baharu (12), sesendal (11), dan penjarak (16) pada skru (13). e. Ulirkan skru (13) atau skru (9) melalui lubang nasel, dan ke dalam pengapit tigaan. Ketatkan. Tork: 9–12 N·m (7–9 ft-lbs) | |
| 2. | Ulangi Langkah 3 pada sebelah kenderaan yang bertentangan. CATATAN
Tanggalkan perkakasan
OE
dan gantikan dengan perkakasan kit, lubang demi lubang untuk memasang dengan mudah.
| |
| 3. | Sangkut dua "rahang" pemasangan perisai angin bawah ke dalam alur sesendal bawah, kemudian tolak perisai angin sehingga sesendal atas masuk sepenuhnya ke dalam "rahang" perisai angin atas. |
AMARANPemasangan aksesori atau muatan yang tidak betul boleh menjejaskan kestabilan dan pengendalian motosikal, dan membawa maut atau kecederaan serius. (00455b)
AMARANTidak menyediakan ruang lega yang mencukupi antara bahagian pegun dan bergerak boleh menyebabkan kehilangan kawalan, dan boleh membawa maut atau kecederaan serius. (00378a)
CATATAN
Periksa perisai angin setelah pemasangan selesai. Pastikan lekapan perisai angin tidak menyekat pergerakan cabang depan ke kiri dan ke kanan. Jika terdapat halangan, laraskan perisai angin sewajarnya sehingga mendapat kelegaan yang betul. Minta kakitangan servis Harley-Davidson membetulkan apa-apa masalah sebelum menunggang dengan aksesori yang dipasang.
CATATAN
Periksa perkakasan lekapan secara berkala. Jangan sekali-kali menunggang dengan pelekap yang longgar. Lekapan yang longgar boleh memberatkan semua pelekap lain, di samping perisai angin sendiri, dan boleh menyebabkan kegagalan pramatang komponen.
MENANGGALKAN PERISAI ANGIN
Untuk menanggalkan perisai angin, pegang tepi perisai angin pada setiap sisi pendakap tengah, dan tarik perisai angin keluar daripada alur sesendal.
PENYELENGGARAAN
Penjagaan dan Pembersihan
CATATAN
Pada waktu tertentu, pantulan cahaya matahari dari dalam lengkungan perisai angin boleh menyebabkan penambahan haba yang melampau pada alat motosikal. Berhati-hati semasa meletakkan motosikal. Letakkan motosikal menghadap matahari, letakkan objek legap ke atas instrumen, atau laraskan perisai angin untuk mengelakkan pantulan.
NOTIS
Hnaya gunakan produk Harley-Davidson yang disyorkan pada perisai angin Harley-Davidson. Jangan gunakan bahan kimia atau produk pelindung hujan yang boleh menyebabkan kerosakan seperti kekusaman dan kepudaran pada permukaan perisai angin. (00231c)
Jangan bersihkan polikarbonat di bawah matahari yang panas atau suhu yang tinggi. Pembersih serbuk, kasar atau beralkali boleh merosakkan perisai angin. Jangan calarkan perisai angin dengan pisau cukur atau alat tajam lain kerana ini akan menyebabkan kerosakan yang kekal.
CATATAN
Menutup perisai angin dengan kain bersih dan lembap selama kira-kira 15 minit sebelum mencuci akan memudahkan pembuangan pepijat kering.
Nombor Bahagian Rawatan Pencegah Air Perisai Angin Harley-Davidson 99841-01 diluluskan untuk kegunaan pada perisai angin Harley-Davidson Lexan.
