KIT SISIPAN PAPAN KAKI TENGKORAK
J030662019-01-15
Jadual 1. Maklumat Am
Kit
Alat yang Dicadangkan
Tahap Kemahiran(1)
Masa
50704-04, 50707-04, 50710-04, 50713-04, 50501285, 50501286, 50501287,50501289, 50501290
Kaca Mata Keselamatan, Pemutar Skru Bilah Rata, Playar, Sabun Cuci Pinggan
1 jam
(1) Memerlukan alat dan teknik yang mudah sahaja
KANDUNGAN KIT

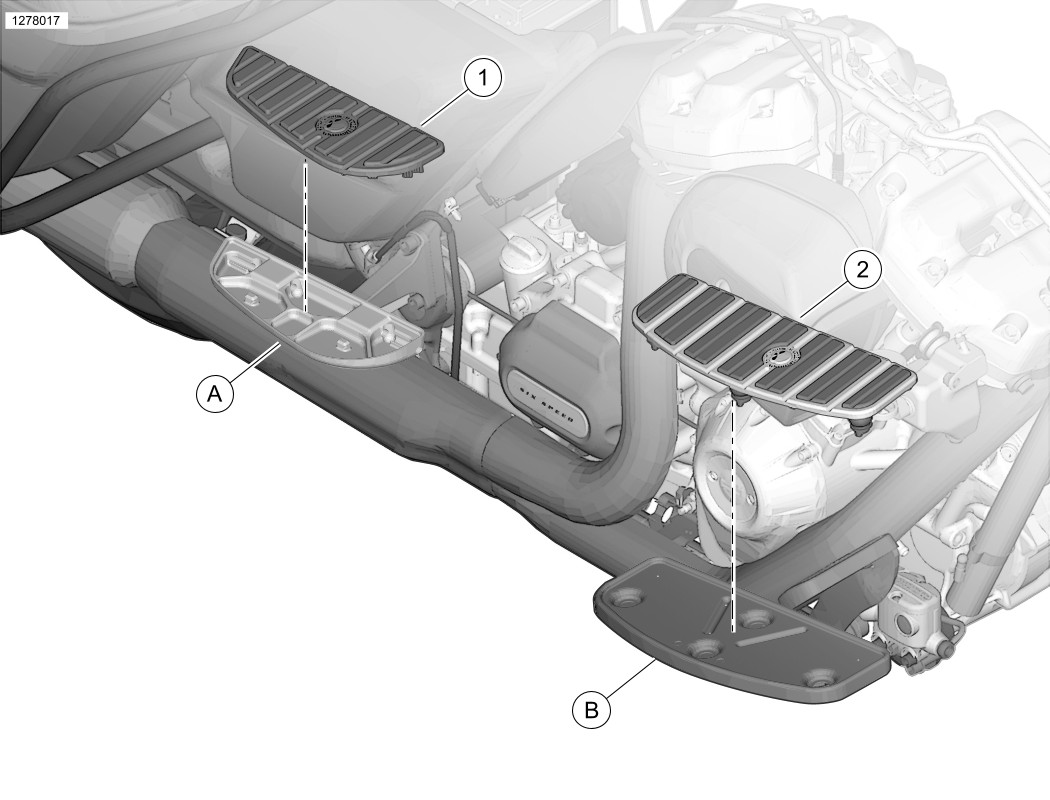

Rajah 1. Kandungan Kit: Kit Sisipan Papan Kaki Tengkorak
Jadual 2. Kandungan Kit: Kit Sisipan Papan Kaki Tengkorak
Item
Kuantiti
Penerangan
No. Bahagian
Nota
1
2
Pad getah, Pembonceng
Tidak dijual secara berasingan
2
2
Pad getah, Penunggang
Tidak dijual secara berasingan
Item disebut dalam teks, tetapi tidak termasuk dalam kit
A
2
Papan kaki, Pembonceng
B
2
Papan kaki, Penunggang
CATATAN
Sahkan semua kandungan di dalam kit sebelum memasang atau menanggalkan item pada kenderaan.
UMUM
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Pastikan anda menggunakan lembaran arahan versi terkini yang tersedia di: www.h-d.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00308b)
PENANGGALAN
CATATAN
Elakkan permukaan krom atau hitam daripada bersentuhan dengan bahan pelelas (batu, pasir, dll) yang boleh merosakkan.
Penunggang
1. Tanggalkan pad getah.
a. Dari bawah papan kaki, gunakan pemutar skru bilah rata untuk menolak kumai getah pada pad ke dalam lubang pada ceper papan kaki.
2. Ulangi langkah pada sebelah yang lain.
Pembonceng
1. Kit 50707-04, 50501289, 50501290: Tanggalkan pad getah.
a. Letakkan papan kaki dalam posisi “bawah".
b. Gunakan pemutar skru bilah rata untuk mencungkil satu sudut pada pad getah daripada papan kaki. Berhati-hati untuk tidak mencalarkan krom.
c. Teruskan di sekitar hujung papan kaki.
d. Jika perlu, gunakan pemutar skru bilah rata kedua untuk mencungkil dan menanggalkan pad getah.
2. Ulangi langkah pada sebelah yang lain.
3. Kit 50713-04, 50501285: Tanggalkan pad getah.
a. Letakkan papan kaki dalam posisi “atas".
b. Jika ada, tanggalkan bahagian bawah penutup papan kaki krom.
c. Gunakan sabun cuci pinggan pada kumai getah yang menjulur dari bawah ceper papan kaki.
d. Gunakan pemutar skru bilah rata untuk menolak kumai getah pada pad ke dalam lubang ceper papan kaki dan tanggalkan pad getah.
4. Ulangi langkah pada sebelah yang lain.
PEMASANGAN
CATATAN
Elakkan permukaan krom atau hitam daripada bersentuhan dengan bahan pelelas (batu, pasir, dll) yang boleh merosakkan.
Penunggang
1. Pasangkan pad getah baharu (2).
a. Gunakan air sabun untuk melembapkan kumai getah di bawah pad getah (2).
b. Letakkan pad getah (2) pada papan kaki (B).
c. Dari bawah papan kaki (B), gunakan playar untuk menarik kumai getah ke dalam lubang yang sepadan pada ceper papan kaki sehingga kumai menjulur melalui ceper.
d. Tarik kumai getah melalui lubang pada papan kaki (B).
2. Ulangi langkah pada sebelah yang lain.
Pembonceng
1. Pasangkan pad getah baharu (1).
a. Gunakan air sabun untuk melembapkan tambat getah di bawah pad getah (1).
b. Letakkan pad getah (1) pada papan kaki (A).
c. Dari bawah papan kaki (A), gunakan playar untuk menarik kumai getah ke dalam lubang yang sepadan dalam ceper papan kaki sehingga kumai menjulur melalui ceper.
d. Tarik kumai getah melalui lubang pada papan kaki (A).
2. Kit 50713-04, 50501285: Potong hujung penarik getah pada setiap hujung kumai getah.
a. Jika ada, pasangkan bahagian bawah penutup papan kaki krom.
3. Ulangi langkah pada sebelah yang lain.
