PAD PEDAL BREK - KECIL

941001972022-03-07

MAKLUMAT UMUM

Jadual 1. Maklumat Am

Kit	Alat yang Dicadangkan	Tahap Kemahiran⁽¹⁾
50600499	Kaca Mata Keselamatan, Perengkuh Tork

(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain

KANDUNGAN KIT

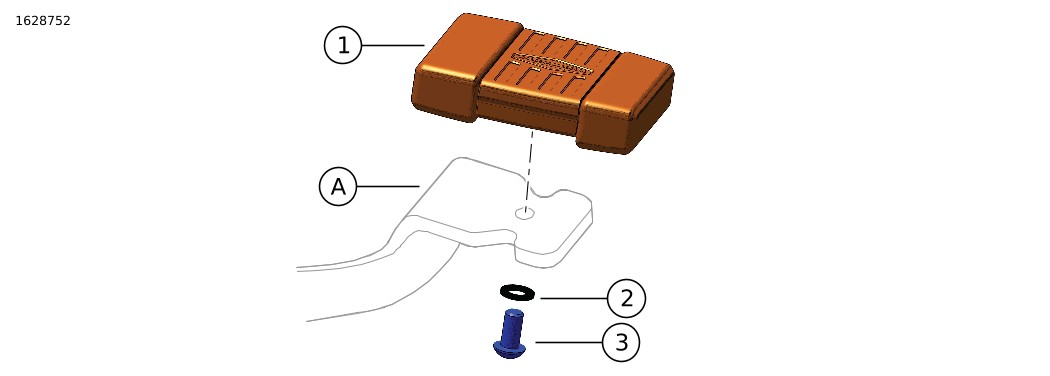

Rajah 1. Kandungan Kit: Pad Pedal Brek - Kecil

Jadual 2. Kandungan Kit: Pad Pedal Brek - Kit Kecil

	Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
	Item	Kuantiti	Penerangan	No. Bahagian	Nota
	1	1	Pemasangan pad pedal brek	50600492
	2	1	Sesendal, biasa	12408
	3	1	Skru	10200663	26 N·m (19 ft-lbs)
Item disebut dalam teks, tetapi tidak termasuk dalam kit
	A	1	Tuil brek kaki

UMUM

Model

Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .

Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets

Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.

Keperluan bagi Pemasangan

AMARAN

Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00308b)

PENANGGALAN

Tanggalkan penutup pedal brek yang dipasang sebelum ini, daripada tuil brek kaki (A).

PEMASANGAN

1.	Rajah 1 Jajarkan pad pedal brek baharu (1) pada bahagian hujung tuil brek kaki (A).
2.	Pasang sesendal biasa (2) dan skru (3).
3.	Ulirkan skru (3) melalui lubang dalam tuil brek kaki (A) dan ke dalam bahagian belakang pad pedal brek (1). Ketatkan. Tork: 26 N·m (19 ft-lbs)
