KOMPLET ODVOJIVOG VJETROBRANA S MEHANIZMOM ZA BRZO SKIDANJE
J051762021-04-27
OPĆENITO
Broj kompleta
57400021, 57400022
Modeli
Za informacije o ugrađivanju dijelova za pojedine modele pogledajte Prodajni katalog dijelova i pribora ili odjeljak Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00308b)
POSTAVLJANJE
Postavljanje vjetrobrana – svi modeli
| 1. | Pogledajte Slika 1 . Izvadite podsklop vjetrobrana iz ambalaže i stavite ga licem prema dolje na čistu i meku površinu tako da su nosači za montažu okrenuti prema gore. | |||||||||||
| 2. | Pogledajte Slika 3 i Tablica 1. Izvadite komplete stezaljki i alata iz paketa i razdvojite slične dijelove u pripremi za sklapanje. | |||||||||||
| 3. | Pogledajte Slika 2 . Sastavite sklopove obujmica i pričvrsnih dijelova. | |||||||||||
| UPOZORENJE Na svakoj točki postavljanja, Belleville (čunjaste) podloške moraju biti okrenute jedna prema drugoj, a između njih trebaju se nalaziti nosači vjetrobrana. Nepropisno postavljanje podloški može smanjiti sposobnost vjetrobrana da se otpoji od vozila prilikom sudara, što može rezultirati smrću ili ozbiljnom ozljedom. (00422b) | ||||||||||||
| 4. | Postavljajte obujmice jednu po jednu, tako da su obujmice okrenute prema gore te su unutar nosača vjetrobrana (2), zategnite ramene vijke (1) dovoljno da zadrže položaj obujmica na vjetrobranu tijekom montaže vjetrobrana na motocikl. Kasnije ćete zategnuti vijke do kraja. NAPOMENA Držite prednji kotač ravnim kako nosači ne bi ogrebali spremnik goriva. | |||||||||||
| 5. | Pobrinite se da su sve četiri obujmice u „otvorenom” položaju i zatim podignite vjetrobran (tako da je strana s obujmicama dalje od vas) na prednji dio motocikla. NAPOMENA Polikarbonatno vjetrobransko staklo je vrlo fleksibilno i može se saviti tako da raširi stezaljke prednjeg svjetla za lakše postavljanje na motocikl. Pripazite da ne ogrebete kućište prednjeg svjetla stezaljkama dok postavljate vjetrobransko staklo na klizače vilice. |

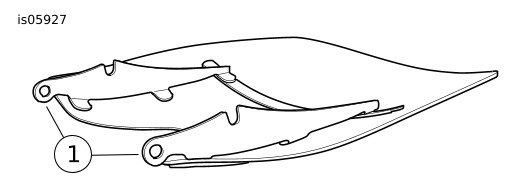

Slika 1. Navojni nosač vjetrobranskog stakla
Slika 2. Stezaljka za postavljanje vjetrobranskog stakla | ||||||||||
| 6. | Opkoračite prednji blatobran. Centrirajte vjetrobran oko prednjeg svjetla i namjestite obujmice na klizače vilica. | |||||||||||
| 7. | Počevši od dna, (s bilo koje strane) s ramenim vijcima pritegnutim malo čvršće nego prstima, zatvorite svaku stezaljku s napomenom da se stezaljke samostalno poravnavaju na klizače vilice i međusobno jedna u odnosu na drugu. | |||||||||||
NAPOMENA Ne prekoračujte preporučeni broj okretaja kod postavljanja vijaka nosača. To može uzrokovati oštećenjem vjetrobrana. (00385a) | ||||||||||||
| 8. | Sa stezaljkama vjetrobranskog stakla ukliještenim na klizače vilice, pobrinite se da su ramena vijaka dobro pričvršćena na svakom položaju nosača vjetrobranskog stakla. Pritegnite. Moment: 6,7 N·m (60 in-lbs) | |||||||||||
| 9. | Okrenite upravljač potpuno do graničnika lijeve i desne vilice kako biste provjerili mogu li se kabeli gasa slobodno pomicati. |
Skidanje vjetrobrana – svi modeli
- Da biste skinuli vjetrobran, otvorite četiri obujmice u bilo kojem slijedu. Pripazite da ne ogrebete kućište prednjeg svjetla ili spremnika goriva kako je naznačeno tijekom postavljanja.
- Pri skladištenju vjetrobranskog stakla, postavite ga na mjesto na kojem će stezaljke biti najzaštićenije. Vjetrobran ne stavljajte na mjesta s kojih može pasti, ogrebati se ili biti udaren. Ne stavljajte ništa na sklop.
- Prije ponovnog postavljanja nakon skladištenja, provjerite da stezaljke i pričvrsni dijelovi nisu predopterećeni i da su čisti. Svaka obujmica mora imati par gumenih brtvi na dijelu koji se spaja na klizač vilice i mora se moći slobodno otvarati i zatvarati.
Održavanje i čišćenje
NAPOMENA
Polikarbonatni vjetrobrani/deflektori vjetra zahtijevaju pravilno održavanje i zaštitu. Nepravilno održavanje polikarbonata može uzrokovati oštećenje vjetrobrana/deflektora vjetra. (00483e)
- Na vjetrobranu ne upotrebljavajte benzen, razrjeđivač, benzin ili bilo koju drugu vrstu agresivnog sredstva za čišćenje. Time će se oštetiti površina.
- Nemojte čistiti polikarbonatno sredstvo na suncu ili visokim temperaturama.
- Praškasta, abrazivna ili alkalna sredstva za čišćenje mogu oštetiti vjetrobran.
- Odraz sunčeve svjetlosti s unutarnjeg zakrivljenog dijela vjetrobrana u nekim dijelovima dana može uzrokovati ekstremno zagrijavanje instrumenata motocikla. Pripazite pri parkiranju. Motocikl parkirajte tako da je okrenut prema suncu, postavite neproziran predmet preko instrumenata ili prilagodite vjetrobran tako da spriječite odraz svjetlosti.
- Ne upotrebljavajte benzen, razrjeđivač, benzin ili bilo koje drugo sredstvo za čišćenje na gumenim čahurama. Time će se oštetiti površina čahura.
NAPOMENA
Prekrivanje vjetrobranskog stakla čistom, mokrom krpom otprilike 15 minuta prije pranja pomaže pri uklanjanju osušenih kukaca.
SERVISNI DIJELOVI
Slika 3. Servisni dijelovi: Kompleti odvojivih vjetrobrana s mehanizmom za brzo skidanje
Tablica 1. Tablica sa servisnim dijelovima
Stavka | Opis (Količina) | Broj dijela |
|---|---|---|
1 | Servisni komplet vjetrobrana za standardni, prozirni komplet 57400021 (sadrži stavke od 2 do 5) | 58750-05 |
Servisni komplet vjetrobrana za niski, zatamnjeni komplet 57400022 (sadrži stavke od 2 do 5) | 57201-05 | |
2 |
| Ne prodaje se zasebno |
3 |
| 58052-78 |
4 |
| 59804-05 |
5 |
| 58152-96 |
6 | Nosač, za montažu vjetrobrana, desni, crni | 58399-09 |
7 | Nosač, za montažu vjetrobrana, lijevi, crni | 58398-09 |
8 | Vijak, okrugla glava TORX, sa slojem protiv odvrtanja, 12-24 x 5/8 inča (7) | 2921A |
9 | Matica s glavicom, 12-24 (krom) (9) | 7651A |
10 | Sklop obujmice (4) (sadrži dvije stavke 11) | 57400464 |
11 | Brtva (8) (dvije po obujmici) | 58791-04 |
12 | Komplet pričvrsnih dijelova, nosač vjetrobrana (4) (sadrži stavke od 13 do 15) | 58790-04 |
13 |
| Ne prodaje se zasebno |
14 |
| Ne prodaje se zasebno |
15 |
| Ne prodaje se zasebno |
16 | Spona, vodoravna, vanjska, crna | 58069-09 |
17 | Spona, vodoravna, unutarnja, crna | 58068-09 |
18 | Spona, okomita, desna, crna | 58616-09 |
19 | Spona, okomita, lijeva, crna | 58388-09 |
20 |
Vijak, okrugla glava TORX
®
, sa slojem protiv odvrtanja, 12-24 x 13/16 inča (2)
| 2452 |
Stavke spomenute u tekstu, no nisu u kompletu: | ||
A | Bočni pogled na stezaljke postavljene na nosač. | |
NAPOMENA: Stvarne komponente mogu izgledati drugačije nego na slici. | ||
