ΚΙΤ ΑΝΕΜΟΘΩΡΑΚΑ ΓΡΗΓΟΡΗΣ ΑΠΟΔΕΣΜΕΥΣΗΣ ΜΕ ΑΠΟΣΠΩΜΕΝΟ ΔΙΑΧΩΡΙΣΤΗ ΑΝΕΜΟΥ
J063642021-04-27
ΓΕΝΙΚΑ
Αριθμός κιτ
57400323, 57400326, 57400327, 57400331, 57400333, 57400334, 57400336, 57400337
Μοντέλα
Για πληροφορίες σχετικά με την εφαρμογή του μοντέλου, δείτε τον Κατάλογο Λιανικής Πώλησης Εξαρτημάτων και Αξεσουάρ ή την ενότητα Εξαρτήματα και Αξεσουάρ στη διεύθυνση www.harley-davidson.com (αγγλικά μόνο).
ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ ασφάλεια του αναβάτη και του συνεπιβάτη εξαρτάται από τη σωστή τοποθέτηση αυτού του κιτ. Εάν δεν είστε σε θέση να εκτελέσετε τη διαδικασία ή εάν δεν διαθέτετε τα σωστά εργαλεία, ζητήστε από έναν εμπορικό αντιπρόσωπο Harley-Davidson να διεξαγάγει την τοποθέτηση. Η ακατάλληλη τοποθέτηση αυτού του κιτ θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00308b)
ΤΟΠΟΘΕΤΗΣΗ
Εγκατάσταση του ανεμοθώρακα - Όλα τα μοντέλα
| 1. | Ανατρέξτε στην ενότητα Εικόνα 1 . Βγάλτε από τη συσκευασία το υποεξάρτημα ανεμοθώρακα και τοποθετήστε το με την πρόσοψη προς τα κάτω πάνω σε μια καθαρή και μαλακή επιφάνεια, με τους βραχίονες στερέωσης στραμμένους προς τα πάνω. | |||||||||||||
| 2. | Δείτε Εικόνα 3 και Πίνακας 1 ή δείτε Εικόνα 4 και Πίνακας 2 Βγάλτε από τη συσκευασία τα κιτ σφιγκτήρων και εξαρτημάτων και ξεχωρίστε τα παρόμοια εξαρτήματα στο πλαίσιο της προετοιμασίας για συναρμολόγηση. | |||||||||||||
| 3. | Ανατρέξτε στην ενότητα Εικόνα 2 . Συναρμολογήστε τους μηχανισμούς σφιγκτήρων και σωλήνες υλικού. | |||||||||||||
| ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι καμπύλες πλευρές των ροδελών Belleville (κωνικές) πρέπει να είναι στραμμένες η μία προς την άλλη και να έχουν ανάμεσά τους τούς βραχίονες στερέωσης ανεμοθώρακα σε κάθε σημείο στερέωσης. Σε περίπτωση που ο προσανατολισμός των ροδελών δεν είναι σωστός, μπορεί να περιοριστεί η δυνατότητα του ανεμοθώρακα να αποσπαστεί σε μια σύγκρουση, κάτι που θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00422b) | ||||||||||||||
| 4. | Ασχοληθείτε με έναν σφιγκτήρα κάθε φορά, με τον σφιγκτήρα στραμμένο προς τα πάνω και προς το εσωτερικό του βραχίονα του ανεμοθώρακα (2), σφίξτε τα μπουλόνια με χιτώνιο (1) αρκετά ώστε να διατηρείται ο προσανατολισμός του σφιγκτήρα προς τον ανεμοθώρακα κατά την τοποθέτηση του ανεμοθώρακα στη μοτοσικλέτα. Τα μπουλόνια θα σφιχτούν πλήρως, αργότερα. ΣΗΜΕΙΩΣΗ Κρατήστε τον μπροστινό τροχό ίσιο ώστε να αποφύγετε να γρατζουνίσουν οι βραχίονες το ρεζερβουάρ καυσίμου. | |||||||||||||
| 5. | Βεβαιωθείτε ότι και οι τέσσερις σφιγκτήρες βρίσκονται στην ανοικτή θέση και, έπειτα, φέρτε τον ανεμοθώρακα (με την πλευρά των σφιγκτήρων στραμμένη μακριά από εσάς) στο μπροστινό μέρος της μοτοσικλέτας. ΣΗΜΕΙΩΣΗ Ο ανεμοθώρακας από πολυανθρακικό υλικό είναι αρκετά εύκαμπτος και μπορείτε να τον κάμψετε ώστε να απλωθούν οι σφικτήρες μακριά από τον προβολέα και να διευκολυνθεί η τοποθέτηση στη μοτοσικλέτα. Προσέξτε να μην γρατζουνιστεί το περίβλημα του προβολέα με τους σφιγκτήρες κατά την τοποθέτηση του ανεμοθώρακα στους ολισθητήρες του πιρουνιού. |

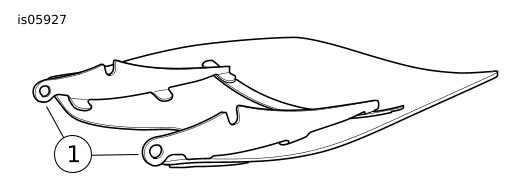

Εικόνα 1. Βραχίονες στερέωσης ανεμοθώρακα
Εικόνα 2. Σφιγκτήρας στερέωσης ανεμοθώρακα | ||||||||||||
| 6. | Καβαλήστε το μπροστινό φτερό. Κεντράρετε τον ανεμοθώρακα γύρω από τον προβολέα και τοποθετήστε τους σφιγκτήρες πάνω στους ολισθητήρες του πιρουνιού. | |||||||||||||
| 7. | Αρχίζοντας από κάτω (σε κάθε πλευρά) και με τα μπουλόνια με χιτώνιο απλώς σφιγμένα με το χέρι και ελάχιστα παραπάνω, κλείστε κάθε σφιγκτήρα, λαμβάνοντας υπόψη ότι οι σφιγκτήρες ευθυγραμμίζονται αυτόματα με τους ολισθητήρες του πιρουνιού και μεταξύ τους. | |||||||||||||
| ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ακατάλληλη τοποθέτηση αξεσουάρ ή φόρτωση φορτίου μπορεί να επηρεάσει τη σταθερότητα και την οδική συμπεριφορά της μοτοσικλέτας, κάτι που θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00455b) ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ μη εξασφάλιση επαρκούς ελεύθερου χώρου μεταξύ των στατικών και των κινούμενων εξαρτημάτων μπορεί να προκαλέσει απώλεια ελέγχου, κάτι που θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00378a) ΣΗΜΕΙΩΣΗ Μην υπερβαίνετε τη συνιστώμενη ροπή κατά την τοποθέτηση των βιδών στερέωσης. Μπορεί να προκληθεί ζημιά στον ανεμοθώρακα. (00385a) | ||||||||||||||
| 8. | Έχοντας σφίξει τους σφιγκτήρες του ανεμοθώρακα στους ολισθητήρες του πιρουνιού, βεβαιωθείτε ότι το τμήμα του χιτωνίου των μπουλονιών έχει εδραστεί πλήρως σε κάθε σημείο στο βραχίονα του ανεμοθώρακα. Σφίξτε κάθε μπουλόνι με χιτώνιο. Ροπή: 6,7 N·m (60 in-lbs) Μπουλόνι με χιτώνιο | |||||||||||||
| 9. | Γυρίστε πλήρως τις μπάρες τιμονιού προς το αριστερό και δεξιό άκρο πιρουνιού για να επιβεβαιώσετε ότι τα καλώδια γκαζιού κινούνται ελεύθερα. |
Αφαίρεση του ανεμοθώρακα - Όλα τα μοντέλα
- Για να αφαιρέσετε τον ανεμοθώρακα, ανοίξτε τους τέσσερις σφιγκτήρες με οποιαδήποτε σειρά. Προσέξτε να μην γρατζουνιστεί το περίβλημα του προβολέα ή το ρεζερβουάρ καυσίμου, όπως επισημαίνεται κατά την τοποθέτηση.
- Όταν αποθηκεύετε τον ανεμοθώρακα, τοποθετήστε τον σε κάποιο σημείο όπου οι σφιγκτήρες του θα είναι όσο το δυνατό πιο προστατευμένοι. Μην επιλέξετε σημεία όπου ο ανεμοθώρακας μπορεί να δεχτεί χτυπήματα, να πέσει ή να γρατσουνιστεί. Μην στοιβάζετε οτιδήποτε πάνω στη διάταξη.
- Πριν από την επανατοποθέτηση μετά από οποιαδήποτε περίοδο αποθήκευσης, επιθεωρήστε τους σφιγκτήρες και τις βίδες όσον αφορά την προφόρτιση των εξαρτημάτων και την καθαριότητα. Κάθε σφιγκτήρας πρέπει να έχει στο στήριγμά του ένα ζευγάρι από λαστιχένια παρεμβύσματα που να ταιριάζει με τον ολισθητήρα του πιρουνιού, και πρέπει να του επιτρέπει να ανοίγει και να κλείνει ελεύθερα.
Φροντίδα και καθαρισμός
ΣΗΜΕΙΩΣΗ
Τα παρμπρίζ/ανεμοθώρακες από πολυανθρακικό απαιτούν κατάλληλη προσοχή και φροντίδα για τη συντήρησή τους. Σε περίπτωση που το πολυανθρακικό δεν συντηρείται σωστά, μπορεί να προκληθεί ζημιά στο παρμπρίζ/ανεμοθώρακα. (00483e)
- Μην χρησιμοποιείτε βενζόλιο, διαλυτικό χρώματος, βενζίνη ή οποιονδήποτε άλλο τύπο ισχυρού καθαριστικού στο παρμπρίζ/στον ανεμοθώρακα. Με αυτήν την ενέργεια, θα προκληθεί ζημιά στην επιφάνεια.
- Μην πραγματοποιείτε τον καθαρισμό του πολυκαρβονικού υλικού υπό καυτό ήλιο ή υψηλή θερμοκρασία.
- Τα κονιοποιημένα, λειαντικά ή αλκαλικά μέσα καθαρισμού θα προκαλέσουν ζημιά στο παρμπρίζ/στον ανεμοθώρακα.
- Οι αντανακλάσεις του ήλιου από την εσωτερική καμπύλωση ενός παρμπρίζ/ανεμοθώρακα ενδέχεται, κάποιες ώρες της ημέρας, να προκαλέσει έντονη συσσώρευση θερμότητας στα όργανα της μοτοσικλέτας. Χρειάζεται προσοχή όσον αφορά τη στάθμευση. Σταθμεύστε με προσανατολισμό προς τον ήλιο, τοποθετήστε ένα αδιαφανές αντικείμενο πάνω από τα όργανα, ή προσαρμόστε το παρμπρίζ/τον ανεμοθώρακα για αποφυγή αντανακλάσεων.
- Μη χρησιμοποιείτε βενζόλιο, διαλυτικό βαφής, βενζίνη, ή άλλα καθαριστικά στους λαστιχένιους αντιτριβικούς δακτυλίους. Με αυτήν την ενέργεια, θα προκληθεί ζημιά στις αντιτριβικές επιφάνειες.
ΣΗΜΕΙΩΣΗ
Η κάλυψη του ανεμοθώρακα με ένα καθαρό, βρεγμένο πανί για περίπου 15 λεπτά πριν από το πλύσιμο θα κάνει ευκολότερη την απομάκρυνση των ξερών εντόμων.
Το Harley-Davidson Windshield Water Repellent Treatment (Υδροαπωθητικό Harley-Davidson για ανεμοθώρακες) με κωδικό 99841-01 είναι εγκεκριμένο για χρήση σε ανεμοθώρακες από πολυκαρβονικό υλικό της Harley-Davidson.
ΑΝΤΑΛΛΑΚΤΙΚΑ
Εικόνα 3. Ανταλλακτικά: Κιτ αποσπώμενου ανεμοθώρακα γρήγορης αποδέσμευσης Super Sport (57400323, 57400334)
Πίνακας 1. Κιτ αποσπώμενου ανεμοθώρακα γρήγορης αποδέσμευσης Super Sport (57400323, 57400334)
Κιτ | Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος |
57400323 | 1 | 19 ιν. ανεμοθώρακας με ελαφρά φιμέ διαχωριστή ανέμου | 57400344 |
2 | Δακτύλιος στερέωσης (6) | 12100057 | |
3 | Βάση, εκτροπέας ανέμου (6) | 57400244 | |
4 | Βίδα, επίπεδη κεφαλή, εξαγωνική υποδοχή (6) | 10200276 | |
5 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57304-06 | |
6 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
7 | Μηχανισμός σφιγκτήρα στερέωσης ανεμοθώρακα γρήγορης αποδέσμευσης 49 χιλ (4) | 57400467 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57305-06 | |
9 | Παξιμάδι προστασίας (6) | 10400018 | |
10 | Παρέμβυσμα, σφιγκτήρας | 57197-05 | |
57400334 | 1 | 19 ιν. ανεμοθώρακας με ελαφρά φιμέ διαχωριστή ανέμου | 57400344 |
2 | Δακτύλιος στερέωσης (6) | 12100057 | |
3 | Βάση, εκτροπέας ανέμου (6) | 57400244 | |
4 | Βίδα, επίπεδη κεφαλή, εξαγωνική υποδοχή (6) | 10200276 | |
5 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57300119 | |
6 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
7 | Μηχανισμός σφιγκτήρα στερέωσης ανεμοθώρακα γρήγορης αποδέσμευσης 49 χιλ (4) | 57400467 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57300118 | |
9 | Παξιμάδι προστασίας (6) | 10400018 | |
10 | Παρέμβυσμα, σφιγκτήρας | 57197-05 |
Εικόνα 4. Ανταλλακτικά: Κιτ ανεμοθώρακα 57400326, 57400327, 57400331, 57400333, 57400336, 57400337
Πίνακας 2. Κιτ ανεμοθώρακα 57400326, 57400327, 57400331, 57400333, 57400336, 57400337
Κιτ | Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος |
57400326 | 1 | Βίδες μηχανής, επίπεδης κεφαλής (7) | 2921A |
2 | Βίδες μηχανής, επίπεδης κεφαλής (2) | 2452 | |
3 | Δ/Υ | Δ/Υ | |
4 | Κατακόρυφη κολλητική ταινία (2) | 11100168 | |
5 | Δεξιό κατακόρυφο στήριγμα ανεμοθώρακα | 57300103 | |
6 | Αριστερό κατακόρυφο στήριγμα ανεμοθώρακα | 57300104 | |
7 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57300137 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57300138 | |
9 | 18 ιν Διαχωριστής ανέμου γρήγορης αποδέσμευσης | 57400338 | |
10 | Μηχανισμός σφιγκτήρα γρήγορης αποδέσμευσης 49mm (4) | 57400467 | |
11 | Εσωτερικό στήριγμα ανεμοθώρακα | 57300171 | |
12 | Εξωτερικό στήριγμα ανεμοθώρακα | 57300172 | |
13 | Ταινία στηρίγματος ανεμοθώρακα (2) | 58052-78 | |
14 | Ροδέλα τοποθέτησης ανεμοθώρακα EDPM (4) | 58152-96 | |
15 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
16 | Παξιμάδι προστασίας (9) | 7651A | |
17 | Παρέμβυσμα, σφιγκτήρας | 57197-05 | |
57400327 | 1 | Βίδες μηχανής, επίπεδης κεφαλής (7) | 2921A |
2 | Βίδες μηχανής, επίπεδης κεφαλής (2) | 2452 | |
3 | Δ/Υ | Δ/Υ | |
4 | Κατακόρυφη κολλητική ταινία (2) | 11100168 | |
5 | Δεξιό κατακόρυφο στήριγμα ανεμοθώρακα | 57300103 | |
6 | Αριστερό κατακόρυφο στήριγμα ανεμοθώρακα | 57300104 | |
7 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57300105 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57300106 | |
9 | 18 ιν Διαχωριστής ανέμου γρήγορης αποδέσμευσης | 57400338 | |
10 | Μηχανισμός σφιγκτήρα γρήγορης αποδέσμευσης 49mm (4) | 57400467 | |
11 | Εσωτερικό στήριγμα ανεμοθώρακα | 57300171 | |
12 | Εξωτερικό στήριγμα ανεμοθώρακα | 57300172 | |
13 | Ταινία στηρίγματος ανεμοθώρακα (2) | 58052-78 | |
14 | Ροδέλα τοποθέτησης ανεμοθώρακα EDPM (4) | 58152-96 | |
15 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
16 | Παξιμάδι προστασίας (9) | 7651A | |
17 | Παρέμβυσμα, σφιγκτήρας | 57197-05 | |
57400331 | 1 | Βίδες μηχανής, επίπεδης κεφαλής (7) | 2921A |
2 | Βίδες μηχανής, επίπεδης κεφαλής (2) | 2452 | |
3 | Δ/Υ | Δ/Υ | |
4 | Κατακόρυφη κολλητική ταινία (2) | 11100168 | |
5 | Δεξιό κατακόρυφο στήριγμα ανεμοθώρακα | 57300103 | |
6 | Αριστερό κατακόρυφο στήριγμα ανεμοθώρακα | 57300104 | |
7 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57300105 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57300106 | |
9 | 14 ιν ανεμοθώρακας με ελαφρά φιμέ διαχωριστή ανέμου | 57400339 | |
10 | Μηχανισμός σφιγκτήρα γρήγορης αποδέσμευσης 49mm (4) | 57400467 | |
11 | Εσωτερικό στήριγμα ανεμοθώρακα | 57300171 | |
12 | Εξωτερικό στήριγμα ανεμοθώρακα | 57300172 | |
13 | Ταινία στηρίγματος ανεμοθώρακα (2) | 58052-78 | |
14 | Ροδέλα τοποθέτησης ανεμοθώρακα EDPM (4) | 58152-96 | |
15 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
16 | Παξιμάδι προστασίας (9) | 7651A | |
17 | Παρέμβυσμα, σφιγκτήρας | 57197-05 | |
57400333 | 1 | Βίδες μηχανής, επίπεδης κεφαλής (7) | 2921A |
2 | Βίδες μηχανής, επίπεδης κεφαλής (2) | 2452 | |
3 | Δ/Υ | Δ/Υ | |
4 | Κατακόρυφη κολλητική ταινία (2) | 11100168 | |
5 | Δεξιό κατακόρυφο στήριγμα ανεμοθώρακα | 57300103 | |
6 | Αριστερό κατακόρυφο στήριγμα ανεμοθώρακα | 57300104 | |
7 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57300137 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57300138 | |
9 | 18 ιν ανεμοθώρακας με ελαφρά φιμέ διαχωριστή ανέμου | 57400343 | |
10 | Μηχανισμός σφιγκτήρα γρήγορης αποδέσμευσης 49mm (4) | 57400467 | |
11 | Εσωτερικό στήριγμα ανεμοθώρακα | 57300171 | |
12 | Εξωτερικό στήριγμα ανεμοθώρακα | 57300172 | |
13 | Ταινία στηρίγματος ανεμοθώρακα (2) | 58052-78 | |
14 | Ροδέλα τοποθέτησης ανεμοθώρακα EDPM (4) | 58152-96 | |
15 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
16 | Παξιμάδι προστασίας (9) | 7651A | |
17 | Παρέμβυσμα, σφιγκτήρας | 57197-05 | |
57400336 | 1 | Βίδες μηχανής, επίπεδης κεφαλής (7) | 2921A |
2 | Βίδες μηχανής, επίπεδης κεφαλής (2) | 2452 | |
3 | Δ/Υ | Δ/Υ | |
4 | Κατακόρυφη κολλητική ταινία (2) | 11100168 | |
5 | Δεξιό κατακόρυφο στήριγμα ανεμοθώρακα | 57300103 | |
6 | Αριστερό κατακόρυφο στήριγμα ανεμοθώρακα | 57300104 | |
7 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57300137 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57300138 | |
9 | 14 ιν ανεμοθώρακας με ελαφρά φιμέ διαχωριστή ανέμου | 57400339 | |
10 | Μηχανισμός σφιγκτήρα γρήγορης αποδέσμευσης 49mm (4) | 57400467 | |
11 | Εσωτερικό στήριγμα ανεμοθώρακα | 57300171 | |
12 | Εξωτερικό στήριγμα ανεμοθώρακα | 57300172 | |
13 | Ταινία στηρίγματος ανεμοθώρακα (2) | 58052-78 | |
14 | Ροδέλα τοποθέτησης ανεμοθώρακα EDPM (4) | 58152-96 | |
15 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
16 | Παξιμάδι προστασίας (9) | 7651A | |
17 | Παρέμβυσμα, σφιγκτήρας | 57197-05 | |
57400337 | 1 | Βίδες μηχανής, επίπεδης κεφαλής (7) | 2921A |
2 | Βίδες μηχανής, επίπεδης κεφαλής (2) | 2452 | |
3 | Δ/Υ | Δ/Υ | |
4 | Κατακόρυφη κολλητική ταινία (2) | 11100168 | |
5 | Δεξιό κατακόρυφο στήριγμα ανεμοθώρακα | 57300103 | |
6 | Αριστερό κατακόρυφο στήριγμα ανεμοθώρακα | 57300104 | |
7 | Δεξιός βραχίονας στερέωσης ανεμοθώρακα | 57300105 | |
8 | Αριστερός βραχίονας στερέωσης ανεμοθώρακα | 57300106 | |
9 | 18 ιν ανεμοθώρακας με ελαφρά φιμέ διαχωριστή ανέμου | 57400343 | |
10 | Μηχανισμός σφιγκτήρα γρήγορης αποδέσμευσης 49mm (4) | 57400467 | |
11 | Εσωτερικό στήριγμα ανεμοθώρακα | 57300171 | |
12 | Εξωτερικό στήριγμα ανεμοθώρακα | 57300172 | |
13 | Ταινία στηρίγματος ανεμοθώρακα (2) | 58052-78 | |
14 | Ροδέλα τοποθέτησης ανεμοθώρακα EDPM (4) | 58152-96 | |
15 | Εξοπλισμός στερέωσης αποδέσμευσης ανεμοθώρακα χωρίς εργαλεία (4) | 58790-04 | |
16 | Παξιμάδι προστασίας (9) | 7651A | |
17 | Παρέμβυσμα, σφιγκτήρας | 57197-05 |
