ĀTRĀS ATBRĪVOŠANAS NOŅEMAMS WIND SPLITTER VĒJSTIKLA KOMPLEKTS
J063642021-04-27
VISPĀRĪGI
Komplekta numurs
57400323, 57400326, 57400327, 57400331, 57400333, 57400334, 57400336, 57400337
Modeļi
Informāciju par modeļu saderību ar aprīkojumu skatiet P&A mazumtirdzniecības katalogā vai sadaļā Daļas un Piederumi vietnē www.harley-davidson.com (tikai angļu valodā).
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00308b)
UZSTĀDĪŠANA
Uzstādiet vējstiklu - visi modeļi
| 1. | Skatiet šeit: Attēls 1 . Izņemiet vējstikla apakšējo daļu no iepakojuma, novietojiet to uz tīras, mīkstas virsmas ar priekšdaļu pavērstu uz leju un ar stiprinājuma kronšteiniem pavērstiem uz augšu. | |||||||||||||
| 2. | Skatiet Attēls 3 un Tabula 1 , vai skatiet Attēls 4 un Tabula 2 Izņemiet gan skavu, gan aprīkojuma komplektus no iepakojuma un atdaliet līdzīgas daļas, gatavojoties montāžai. | |||||||||||||
| 3. | Skatiet šeit: Attēls 2 . Iepriekš salieciet skavu blokus un detaļu grupas. | |||||||||||||
| BRĪDINĀJUMS Šķīvjatsperu ieliektajām pusēm ir jābūt vērstām vienai pret otru, un starp tām ir jāievieto vējstikla montāžas kronšteini katrā stiprinājuma vietā. Nepareizi vērstas šķīvjatsperes var samazināt vējstikla spēju atdalīties sadursmes brīdī — tas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00422b) | ||||||||||||||
| 4. | Skavai (2) esot pavērstai uz augšu un uz vējstikla kronšteina (1) iekšu, pa vienai skavai pievelciet plecu skrūves (1) tiktāl, lai tās turētu skavas vējstikla virzienā, uzstādot vējstiklu uz motocikla. Skrūves tiks pilnībā pievilktas vēlāk. PIEZĪME Turiet priekšējo riteni taisni, lai izvairītos no degvielas tvertnes saskrāpēšanas ar kronšteiniem. | |||||||||||||
| 5. | Pārliecinieties, ka visas skavas ir atvērtā pozīcijā, pēc tam pienesiet vējstiklu (ar malu ar skavām prom no jums) pie motocikla priekšgala. PIEZĪME Polikarbonāta vējstikls ir diezgan lokans un to var locīt, lai paplestu skavas prom no galvenā luktura, tādējādi atvieglojot uzstādīšanu uz motocikla. Uzmanieties, lai ar skavām nesaskrāpētu galvenā luktura korpusu, novietojot vējstiklu uz dakšas slīdņiem. |

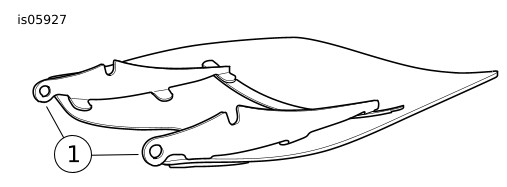

Attēls 1 Vējstikla stiprinājuma kronšteini
Attēls 2 Vējstikla stiprinājuma skava | ||||||||||||
| 6. | Nostipriniet priekšējo dubļusargu. Centrējiet vējstiklu ap galveno lukturi un nosēdiniet skavas uz dakšas caurulēm. | |||||||||||||
| 7. | Sākot ar apakšējo (no jebkuras puses) un plecu skrūvju pievilkšanu nedaudz stiprāk nekā ar pirkstiem, aizveriet katru skavu, pārliecinoties, lai skavas salāgotos ar dakšas slīdņiem un viena ar otru. | |||||||||||||
| BRĪDINĀJUMS Nepareiza piederumu uzstādīšana vai kravas uzkraušana var ietekmēt motocikla stabilitāti un vadāmību, kas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00455b) BRĪDINĀJUMSAtbilstoša attāluma nenodrošināšana starp nekustīgām un kustīgām daļām var izraisīt vadības zaudēšanu, kas savukārt var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00378a) PAZIŅOJUMS Uzstādot montāžas skrūves, nepārsniedziet ieteicamo griezes momentu. Tas var radīt vējstikla bojājumu. (00385a) | ||||||||||||||
| 8. | Kad vējstikla skavas ir pievilktas pie dakšas slīdņiem, pārliecinieties, lai plecu skrūvju pleca daļa būtu pilnībā nostiprinājusies katrā vējstikla kronšteina vietā. Pievelciet katru plecu skrūvi. Griezes moments: 6,7 N·m (60 in-lbs) Plecu skrūve | |||||||||||||
| 9. | Pagrieziet stūri pilnībā līdz labajai un kreisajai dakšas atdurēm, lai pārliecinātos, ka troses kustas brīvi. |
Vējstikla noņemšana - visi modeļi
- Lai noņemtu vējstiklu, atveriet četras skavas jebkurā secībā. Uzmanieties, lai nesaskrāpētu galvenā luktura korpusu un degvielas tvertni kā tas norādīts uzstādīšanas norādījumos.
- Glabājot vējstiklu, novietojiet to tādā vietā, kur vējstikla skavas būs pasargātas vislabāk. Nelieciet vējstiklu vietās, kur tas var ciest no triecieniem vai tikt nomests. Nelieciet neko uz vējstikla bloka.
- Pirms uzstādīšanas pēc jebkāda glabāšanas laika pārbaudiet skavas un detaļas, lai pārliecinātos par aizbīdņa pirmsslodzi un tīrumu. Katrai skavai tās iekšpusē jābūt gumijas blīvju pārim, kas savienojas ar dakšas slīdni, un tai brīvi jāveras vaļā un ciet.
Apkope un tīrīšana
PAZIŅOJUMS
Polikarbonāta vējstikliem/vēja deflektoriem ir nepieciešama pienācīga uzmanība un kopšana. Nespēja pareizi uzturēt polikarbonātu var izraisīt vējstikla/vēja deflektora bojājumus. (00483e)
- Neizmantojiet benzolu, krāsas šķīdinātāju, benzīnu vai cita veida spēcīgus tīrīšanas līdzekļus uz priekšējā stikla/vējstikla. To darot, tiks bojāta vējstikla virsma.
- Netīriet polikarbonātu karstā saulē vai augstā temperatūrā.
- Pulverveida, abrazīvs vai sārmains tīrīšanas līdzeklis sabojās vējstiklu.
- Saules atspīdumi no vējstikla iekšējā liekuma var noteiktos dienas laikos radīt pārlieku motocikla instrumentu paneļa sakaršanu. Novietojot motociklu stāvēšanai, esiet uzmanīgi. Novietojiet motociklu virzienā pret sauli, novietojiet necaurspīdīgu priekšmetu uz instrumentu paneļa vai pielāgojiet vējstiklu, lai izvairītos no atspīdumiem.
- Neizmantojiet benzolu, krāsas šķīdinātāju, benzīnu, vai jebkurus citus tīrīšanas līdzekļus uz gumijas buksēm. To darot, tiks bojātas bukses virsmas.
PIEZĪME
Vējstikla pārsegšana ar tīru, mitru drānu aptuveni 15 minūtes pirms tīrīšanas atvieglos piekaltušu kukaiņu noņemšanu.
Harley-Davidson Windshield Water Repellent Treatment (Vējstikla hidrofobais līdzeklis), partijas Nr. 99841-01 ir apstiprināts Harley-Davidson® polikarbonāta vējstiklu tīrīšanai.
APKOPES DAĻAS
Attēls 3 Apkopes daļas: Super Sport (57400323, 57400334) Ātri atbrīvojami noņemamu vējstiklu komplekti
Tabula 1. Super Sport (57400323, 57400334) Ātri atbrīvojami noņemamu vējstiklu komplekti
Komplekts | Elements | Apraksts (skaits) | Partijas numurs |
57400323 | 1 | 19 collu Lt Dūmots Wind Splitter vējstikls | 57400344 |
2 | Starpgredzens (6) | 12100057 | |
3 | Stiprinājums, vēja novirzītājs (6) | 57400244 | |
4 | Skrūve, plakangalvas, sešstūru ligzda (6) | 10200276 | |
5 | Labās puses vējstikla stiprinājuma kronšteins | 57304-06 | |
6 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
7 | 49mm ātri atvienojams vējstikla stiprinājuma skavu bloks (4) | 57400467 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57305-06 | |
9 | Kupoluzgrieznis (6) | 10400018 | |
10 | Blīve, skava | 57197-05 | |
57400334 | 1 | 19 collu Lt Dūmots Wind Splitter vējstikls | 57400344 |
2 | Starpgredzens (6) | 12100057 | |
3 | Stiprinājums, vēja novirzītājs (6) | 57400244 | |
4 | Skrūve, plakangalvas, sešstūru ligzda (6) | 10200276 | |
5 | Labās puses vējstikla stiprinājuma kronšteins | 57300119 | |
6 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
7 | 49mm ātri atvienojams vējstikla stiprinājuma skavu bloks (4) | 57400467 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57300118 | |
9 | Kupoluzgrieznis (6) | 10400018 | |
10 | Blīve, skava | 57197-05 |
Attēls 4 Apkopes daļas: Vējstiklu komplekti 57400326, 57400327, 57400331, 57400333, 57400336, 57400337
Tabula 2. Vējstiklu komplekti 57400326, 57400327, 57400331, 57400333, 57400336, 57400337
Komplekts | Elements | Apraksts (skaits) | Partijas numurs |
57400326 | 1 | Pannas galvas mašīnskrūves (7) | 2921A |
2 | Pannas galvas mašīnskrūves (2) | 2452 | |
3 | N/A | N/A | |
4 | Vertikāla līmlente (2) | 11100168 | |
5 | Labās puses vējstikla vertikālā brekete | 57300103 | |
6 | Kreisās puses vējstikla vertikālā brekete | 57300104 | |
7 | Labās puses vējstikla stiprinājuma kronšteins | 57300137 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57300138 | |
9 | 18 collu vēja sadalītāja ātrā atbrīvošana | 57400338 | |
10 | 49mm ātri atvienojams skavas mezgls (4) | 57400467 | |
11 | Iekšējais vējstikla stiprinājums | 57300171 | |
12 | Ārējais vējstikla stiprinājums | 57300172 | |
13 | Vējstikla stiprinājuma lenta (2) | 58052-78 | |
14 | EDPM vējstikla stiprinājuma paplāksne (4) | 58152-96 | |
15 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
16 | Kupoluzgrieznis (9) | 7651A | |
17 | Blīve, skava | 57197-05 | |
57400327 | 1 | Pannas galvas mašīnskrūves (7) | 2921A |
2 | Pannas galvas mašīnskrūves (2) | 2452 | |
3 | N/A | N/A | |
4 | Vertikāla līmlente (2) | 11100168 | |
5 | Labās puses vējstikla vertikālā brekete | 57300103 | |
6 | Kreisās puses vējstikla vertikālā brekete | 57300104 | |
7 | Labās puses vējstikla stiprinājuma kronšteins | 57300105 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57300106 | |
9 | 18 collu vēja sadalītāja ātrā atbrīvošana | 57400338 | |
10 | 49mm ātri atvienojams skavas mezgls (4) | 57400467 | |
11 | Iekšējais vējstikla stiprinājums | 57300171 | |
12 | Ārējais vējstikla stiprinājums | 57300172 | |
13 | Vējstikla stiprinājuma lenta (2) | 58052-78 | |
14 | EDPM vējstikla stiprinājuma paplāksne (4) | 58152-96 | |
15 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
16 | Kupoluzgrieznis (9) | 7651A | |
17 | Blīve, skava | 57197-05 | |
57400331 | 1 | Pannas galvas mašīnskrūves (7) | 2921A |
2 | Pannas galvas mašīnskrūves (2) | 2452 | |
3 | N/A | N/A | |
4 | Vertikāla līmlente (2) | 11100168 | |
5 | Labās puses vējstikla vertikālā brekete | 57300103 | |
6 | Kreisās puses vējstikla vertikālā brekete | 57300104 | |
7 | Labās puses vējstikla stiprinājuma kronšteins | 57300105 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57300106 | |
9 | 14 collu Lt Dūmots Wind Splitter vējstikls | 57400339 | |
10 | 49mm ātri atvienojams skavas mezgls (4) | 57400467 | |
11 | Iekšējais vējstikla stiprinājums | 57300171 | |
12 | Ārējais vējstikla stiprinājums | 57300172 | |
13 | Vējstikla stiprinājuma lenta (2) | 58052-78 | |
14 | EDPM vējstikla stiprinājuma paplāksne (4) | 58152-96 | |
15 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
16 | Kupoluzgrieznis (9) | 7651A | |
17 | Blīve, skava | 57197-05 | |
57400333 | 1 | Pannas galvas mašīnskrūves (7) | 2921A |
2 | Pannas galvas mašīnskrūves (2) | 2452 | |
3 | N/A | N/A | |
4 | Vertikāla līmlente (2) | 11100168 | |
5 | Labās puses vējstikla vertikālā brekete | 57300103 | |
6 | Kreisās puses vējstikla vertikālā brekete | 57300104 | |
7 | Labās puses vējstikla stiprinājuma kronšteins | 57300137 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57300138 | |
9 | 18 collu Lt Dūmots Wind Splitter vējstikls | 57400343 | |
10 | 49mm ātri atvienojams skavas mezgls (4) | 57400467 | |
11 | Iekšējais vējstikla stiprinājums | 57300171 | |
12 | Ārējais vējstikla stiprinājums | 57300172 | |
13 | Vējstikla stiprinājuma lenta (2) | 58052-78 | |
14 | EDPM vējstikla stiprinājuma paplāksne (4) | 58152-96 | |
15 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
16 | Kupoluzgrieznis (9) | 7651A | |
17 | Blīve, skava | 57197-05 | |
57400336 | 1 | Pannas galvas mašīnskrūves (7) | 2921A |
2 | Pannas galvas mašīnskrūves (2) | 2452 | |
3 | N/A | N/A | |
4 | Vertikāla līmlente (2) | 11100168 | |
5 | Labās puses vējstikla vertikālā brekete | 57300103 | |
6 | Kreisās puses vējstikla vertikālā brekete | 57300104 | |
7 | Labās puses vējstikla stiprinājuma kronšteins | 57300137 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57300138 | |
9 | 14 collu Lt Dūmots Wind Splitter vējstikls | 57400339 | |
10 | 49mm ātri atvienojams skavas mezgls (4) | 57400467 | |
11 | Iekšējais vējstikla stiprinājums | 57300171 | |
12 | Ārējais vējstikla stiprinājums | 57300172 | |
13 | Vējstikla stiprinājuma lenta (2) | 58052-78 | |
14 | EDPM vējstikla stiprinājuma paplāksne (4) | 58152-96 | |
15 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
16 | Kupoluzgrieznis (9) | 7651A | |
17 | Blīve, skava | 57197-05 | |
57400337 | 1 | Pannas galvas mašīnskrūves (7) | 2921A |
2 | Pannas galvas mašīnskrūves (2) | 2452 | |
3 | N/A | N/A | |
4 | Vertikāla līmlente (2) | 11100168 | |
5 | Labās puses vējstikla vertikālā brekete | 57300103 | |
6 | Kreisās puses vējstikla vertikālā brekete | 57300104 | |
7 | Labās puses vējstikla stiprinājuma kronšteins | 57300105 | |
8 | Kreisās puses vējstikla stiprinājuma kronšteins | 57300106 | |
9 | 18 collu Lt Dūmots Wind Splitter vējstikls | 57400343 | |
10 | 49mm ātri atvienojams skavas mezgls (4) | 57400467 | |
11 | Iekšējais vējstikla stiprinājums | 57300171 | |
12 | Ārējais vējstikla stiprinājums | 57300172 | |
13 | Vējstikla stiprinājuma lenta (2) | 58052-78 | |
14 | EDPM vējstikla stiprinājuma paplāksne (4) | 58152-96 | |
15 | Bez instrumentiem atvienojams vējstikla montāžas aprīkojums (4) | 58790-04 | |
16 | Kupoluzgrieznis (9) | 7651A | |
17 | Blīve, skava | 57197-05 |
