ÁTLÁTSZÓ FESTÉKVÉDŐ FÓLIAKÉSZLET – NYEREGTÁSKAFEDÉL

941004952024-01-23

ÁLTALÁNOS TUDNIVALÓK

Táblázat 1. Általános információk

Készletek	Javasolt szerszámok	Nehézségi szint⁽¹⁾
11100311	Biztonsági szemüveg, izopropil-alkohol, gumis lehúzó (kicsi), szórófejes palack, mikroszálas kendő

(1) Nem igényel bonyolult eszközöket vagy technikákat

A KÉSZLET TARTALMA

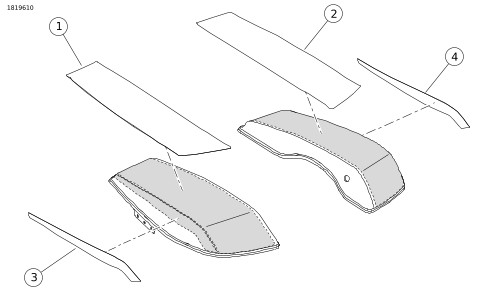

Ábra 1. A készlet tartalma: Átlátszó festékvédő fólia

Táblázat 2. A készlet tartalma: Átlátszó festékvédő fólia (készlet)

Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla.
Tétel	Menny.	Leírás	Part No.	Megjegyzések
1	1	Festékvédő fólia, jobb felső	Külön nem kapható
2	1	Festékvédő fólia, bal felső	Külön nem kapható
3	1	Festékvédő fólia, oldalsó, jobb	Külön nem kapható
4	1	Festékvédő fólia, oldalsó, bal	Külön nem kapható

ÁLTALÁNOS TUDNIVALÓK

Modellek

A felszereléssel kapcsolatos tájékoztatásért lásd a Alkatrészek és tartozékok (P&A) kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (alkatrészek és tartozékok) részét.

Győződjön meg arról, hogy az útmutatólap legfrissebb verzióját használja. Ez itt érhető el: h-d.com/isheets

A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.

Szerelési követelmények

Külön kell megvásárolni: két egyliteres szórófejes palack, Johnson&Johnson® babasampon, 70%-os izopropil-alkohol.

A készlet megfelelő felhelyezéséhez külön 3M gumis lehúzó (3M cikkszám: 71607 vagy azzal egyenértékű) vásárlása szükséges.

FIGYELEM

A motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00308b)

ELŐKÉSZÜLETEK

MEGJEGYZÉS

Az oldatokat a felragasztás napján készítse el.

1.	Két spray palackban készítsen oldatot: a. Csúszást elősegítő oldat: Alaposan keverjen össze kb. 0,5 liter desztillált vizet és 2-3 cseppnyi babasampont. Az oldattal minimális habképződéssel rásimítható a festékvédő fólia. b. Tapadást elősegítő oldat: 70%-os izopropil-alkohol oldattal készítsen olyan elegyet, amelyben 10% alkohol és 90% desztillált víz van.
2.	Alaposan mossa le az összes rögzítési területet. Hagyja teljesen megszáradni.

Tippek és trükkök a felhelyezéshez

Friss fényezésre ne tegye rá (javítófestékre sem). A festékvédő fólia felhelyezése előtt várjon legalább 30 napot, hogy a festék megszáradjon.
A fóliát erős szélben és közvetlen napfénynek kitett helyen nem szabad feltenni.
A környezeti hőmérséklet 15 °C és 32 °C között legyen.
A felszerelés előtt alaposan mossa meg a kezét, közben pedig ujjait mindig tartsa nedvesen a samponos-vizes oldattal. Az ujjlenyomatok megjelenésének elkerülés érdekében ne érintse meg száraz ujjal a ragasztós részt.
A felszerelés közben a festékvédő fólia és a lehúzó gumi mindig legyen nedves.
Lásd: Ábra 1 . A folytatás előtt azonosítsa az egyes fóliadarabokat és a rögzítési helyüket.
A felső nyeregtáskafedél esetében kezdje a darab hátuljával. Az oldalsó nyeregtáskafedél esetében kezdje a darab elülső élével.
Amikor a helyére simítja a festékvédő fóliákat a lehúzó gumival, középről haladjon a szélek felé. A felragasztás közben folyamatosan permetezze a festékvédő fóliát a szappanos oldattal.
A szappanos oldat segítségével a festékvédő fólia kismértékben áthelyezhető.
Az alkoholos oldat a fedelekre fixálja a ragasztót, a festékvédő fólia pedig kissé nyújthatóvá válik.
Ha az alkoholos oldat felvitele után a fólia ráncosodik, permetezzen alkoholos oldatot a ránc alá, és simítsa el a lehúzó gumival. Amíg az oldat szárad, folytassa a ráncok simítását az élek mentén szükség szerint.

BESZERELÉS

MEGJEGYZÉS

A felső nyeregtáskafedél esetében kezdje a darab hátuljával. Az oldalsó nyeregtáskafedél esetében kezdje a darab elülső élével.

1.	Alaposan nedvesítse be ujjait és a rögzítési felületet a szappanos oldattal.
2.	A felső ragasztódarab esetében igazítsa a festékvédő fóliát a hátsó élhez. Az oldalsó ragasztódarab esetén igazítsa a festékvédő fóliát a felső szalag elülső széléhez.
3.	Húzza le egy rövid szakaszon a hátsó védőszalagot az öntapadó részről. Fújjon szappanos oldatot a ragasztófelületre. Igazítsa a fóliát a rögzítési felület valamelyik egyenes széléhez. Ha az igazítás megtörtént, lassan tekerje le a maradék védőszalagot a fólia hátoldaláról.
4.	Ha teljesen levette a hátsó védőszalagot, permetezze be a teljes festékvédő fóliát szappanos oldattal, és kézzel simítsa a helyére.
5.	Miután megfelelően elhelyezte, óvatosan emelje fel a fólia hátsó szélét körülbelül félig. MEGJEGYZÉS Ha ezután kell megigazítani a festékvédő fóliát, permetezzen még a kezére és a fóliára szappanos oldatot, és igazítsa a helyére.
6.	Permetezze be a fóliát és a rögzítési felületet víz és alkohol keverékével.
7.	A lehúzó gumival kezdje el középről simítani a fóliát, és haladjon a hátsó szél felé a légbuborékok eltávolításához.
8.	Határozott, egymást átfedő mozdulatokkal simítsa ki az összes levegőt. Ügyeljen rá, hogy ne vágja el vagy szakítsa el a fóliát.
9.	Óvatosan emelje fel a fólia másik oldalát, és ismételje meg a 6-8. lépéseket.
10.	Törölje szárazra a festékvédő fóliát Harley-Davidson® mikroszálas fényezésápoló kendővel (cikkszám: 94663-02 vagy 93600136). a. Nézze meg, hogy nem szorult-e levegő vagy víz a fólia alá. b. Szükség esetén permetezzen még rá alkoholos oldatot, és nyomja ki a maradékot a lehúzó gumival. c. Szükség esetén még ekkor is felemelheti és áthelyezheti a festékvédő fóliát. Permetezze be a festékvédő fóliát, a rögzítési felületet és az ujjait az alkoholos oldattal. d. A lehúzó gumival ismét nyomja ki az összes maradék vizet és légbuborékot a fólia alól.
11.	Ismételje meg az összes lépést a többi fóliadarabbal is.

KÉSZ

1.	A széleknél ellenőrizze a megfelelő tapadást. a. Ha valamelyik területen nem tapadt rá a fólia a felületre, tekerje be a lehúzó gumit Harley-Davidson® mikroszálas fényezésápoló kendővel (cikkszám: 94663-02 vagy 93600136), és ismét húzza le a széleket.
2.	Hagyja a festékvédő fóliákat 24 órán keresztül száradni.
3.	A festékvédő fóliák ezután ugyanazokkal a termékekkel tisztíthatók és viaszolhatók, amelyeket a járműhöz is ajánlunk. Az ajánlott termékeket lásd a felhasználói kézikönyvben.
