TENGELYVÉDŐK

J067522021-08-03

Táblázat 1. Általános információk

Készletek	Javasolt szerszámok	Nehézségi szint⁽¹⁾
43000188, 43000189, 43000214	Védőszemüveg, racsnis kulcs, laposfejű csavarhúzó

(1) Nem igényel bonyolult eszközöket vagy technikákat

A KÉSZLET TARTALMA

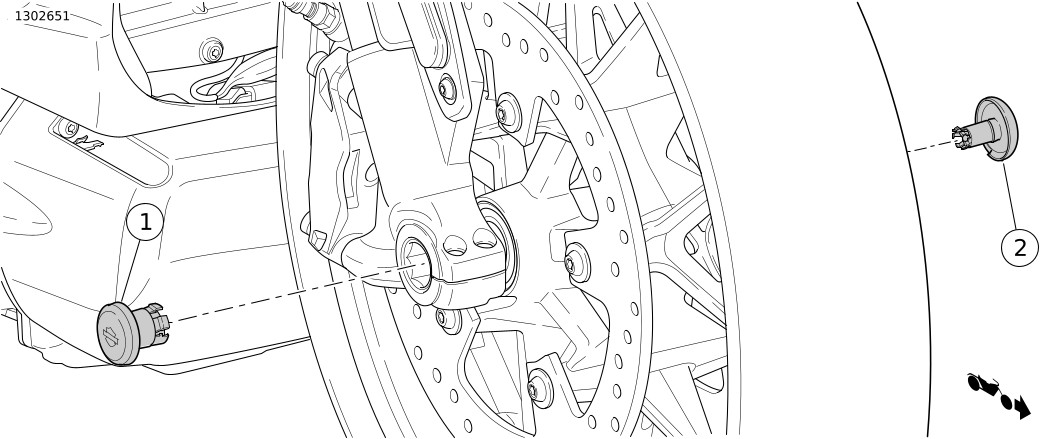

Ábra 1. A készlet tartalma: Tengelyburkolatok

Táblázat 2. A készlet tartalma: Tengelyvédők (a képen az első)

Tétel	Menny.	Leírás	Part No.	Megjegyzések
1	1	Tengelyvédő, nagy (jobb oldali)	Külön nem kapható
2	1	Tengelyvédő, kicsi (bal oldali)	Külön nem kapható
3	1	O-gyűrű, (jobb oldali), az ábrán nem látható	11900162	MINDEN készlet
		O-gyűrű, (bal oldali), az ábrán nem látható	11900161	43000188, 43000189 sz. készletek
		O-gyűrű, (bal oldali), az ábrán nem látható	11900170	43000214 sz. készlet

MEGJEGYZÉS

Mielőtt részegységeket szerelne fel a járműre vagy távolítana el arról, ellenőrizze, hogy minden szükséges elem megtalálható-e a csomagban.

ÁLTALÁNOS TUDNIVALÓK

Modellek

A felszereléssel kapcsolatos tájékoztatásért lásd a P&A kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (Alkatrészek és tartozékok) részét (amely kizárólag angol nyelven áll rendelkezésre).

Győződjön meg arról, hogy a legfrissebb útmutatót használja, amelyet a következő címen érhet el: www.Harley-Davidson.com/isheets

A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.

Szerelési követelmények

FIGYELEM

A motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00308b)

ELTÁVOLÍTÁS

Ábra 1 Nyitott Eredeti berendezés (OE) tengelyvédők (1,2).

a. Helyezze a csavarhúzó élét a tengelyvédő aljánál levő vágatba.

b. Finoman kifelé feszítve szedje le a védőt.

BESZERELÉS

43000188 és 43000189 sz. készletek

1.	Ábra 1 Szerelje fel az új jobb oldali (hatlapú) tengelyvédőt (1). a. A racsnis kulccsal lazán húzza meg a hatlapú anyát, csak annyira, hogy a rugós szorító ne forogjon szabadon. b. Igazítsa a rugós szorítót a tengelyre. c. Óvatosan nyomja a szorítót a tengelyre, és fordítsa el, hogy illeszkedjen a sáv és pajzs logóhoz. d. Ha összeillesztette, távolítsa el a tengelyvédőt, és az anya teljes megszorításával rögzítse a rugós szorítót. e. A rugós szorító és a tengely belső hatlapos anyájának összeigazításával rögzítse a védőt. f. Nyomja meg határozottan, amíg a védő teljesen a helyére nem kerül.
2.	Ábra 1 Szerelje fel az új bal oldali (kör alakú) tengelyvédőt (2). a. Igazítsa a rugós szorítót a tengelyre. b. Fordítsa el, hogy illeszkedjen a sáv és pajzs logóhoz. c. Nyomja meg határozottan, amíg a védő teljesen a helyére nem kerül.

43000214 sz. készlet

1.	Ábra 1 Szerelje fel az új jobb oldali (hatlapú) tengelyvédőt (1). a. Igazítsa a rugós szorítót a tengelyre. b. A rugós szorító és a tengely belső hatlapos anyájának összeigazításával rögzítse a védőt. c. Nyomja meg határozottan, amíg a védő teljesen a helyére nem kerül.
2.	Ábra 1 Szerelje fel az új bal oldali (kör alakú) tengelyvédőt (2). a. Igazítsa a rugós szorítót a tengelyre. b. Nyomja meg határozottan, amíg a védő teljesen a helyére nem kerül.
