КОМПЛЕКТ ШВИДКОЗНІМНОГО ВІТРОВОГО СКЛА
J051762021-04-27
ЗАГАЛЬНІ ВІДОМОСТІ
Номер комплекту
57400021, 57400022
Моделі
Відомості щодо підбору моделей див. у роздрібному каталозі запчастин та аксесуарів або розділі "Частини та аксесуари" на веб-сайті www.harley-davidson.com (лише англійською мовою).
ПОПЕРЕДЖЕННЯПравильно встановіть цей комплект, щоб гарантувати безпеку водія та пасажира. Якщо ви нездатні виконати цю процедуру або у вас немає потрібних інструментів, для встановлення зверніться до дилера Harley-Davidson. Неправильне встановлення цього комплекту може призвести до смерті або серйозних травм. (00308b)
ВСТАНОВЛЕННЯ
Установлення вітрового скла – усі моделі
| 1. | Див. Малюнок 1 . Вийміть підблок вітрового скла з упаковки і поставте лицевою стороною вниз на чисту, м'яку поверхню, при цьому монтажні кронштейни мають бути спрямовані вгору. | |||||||||||
| 2. | Див. Малюнок 3 та Таблиця 1 . Вийміть затиск і комплекти устаткування з упаковки та відокремте подібні частини в процесі підготовки до збірки. | |||||||||||
| 3. | Див. Малюнок 2 . Зберіть блоки затискачів і комплекти обладнання. | |||||||||||
| ПОПЕРЕДЖЕННЯ Випуклі сторони тарілчастих (конічних) шайб мають бути спрямовані одна до однієї та встановлені з обох боків монтажних кронштейнів вітрового скла в кожній точці кріплення. Неправильна орієнтація шайб може погіршити здатність вітрового скла відламуватися під час зіткнення, а відтак призвести до смерті або серйозних травм. (00422b) | ||||||||||||
| 4. | По черзі затискаючи затискачем вгору і всередину кронштейна вітрового скла (2), затягуйте ступінчасті болти (1) рівно настільки, щоб утримувати орієнтацію затиску відносно лобового скла під час установлення вітрового скла на мотоцикл. Болти будуть повністю затягнені пізніше. ПРИМІТКА Тримайте передні колеса прямо для запобігання спричиненню подряпин паливного бака кронштейнами. | |||||||||||
| 5. | Переконайтеся, що всі чотири затискачі перебувають у положенні "відкрито", а потім посуньте вітрове скло (у напрямку, щоб затискач рухався від вас) до передньої частини мотоцикла. ПРИМІТКА Полікарбонатне вітрове скло є досить гнучким і може згинатися, відтягуючи затискачі від фари для спрощення встановлення на мотоциклі. Намагайтеся не подряпати корпус фари затискачами, встановлюючи вітрове скло на повзунки вилки. |

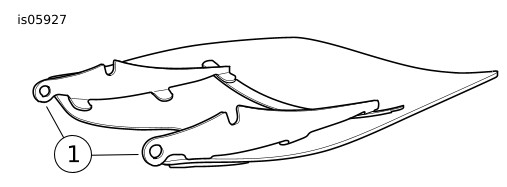

Малюнок 1. Монтажні кронштейни вітрового скла
Малюнок 2. Монтажний затискач вітрового скла | ||||||||||
| 6. | Обхопіть ногами переднє крило. Відцентруйте вітрове скло навколо фари та встановіть фіксатори на повзунки вилки. | |||||||||||
| 7. | Починаючи знизу (з обох боків) та за допомогою ступінчастих болтів розміром трохи більше, ніж палець, закрийте кожний затиск, беручи до уваги, що кріплення самовирівнюються по відношенню до повзунків вилки та одне до одного. | |||||||||||
ПОВіДОМЛЕННЯ Не перевищуйте рекомендований крутний момент під час установлення монтажних гвинтів. Це може призвести до пошкодження вітрового скла. (00385a) | ||||||||||||
| 8. | Після прикріплення затискачів вітрового скла до повзунків вилки переконайтеся, що ступінчаста частина ступінчастих болтів повністю встановлена в кожній точці кронштейну вітрового скла. Затягніть. Крутний момент: 6,7 N·m (60 in-lbs) | |||||||||||
| 9. | Повністю поверніть кермо до лівого і правого упорів вилки, щоб переконатися, що кабелі дросельної заслінки рухаються вільно. |
Зняття вітрового скла – усі моделі
- Щоб зняти вітрове скло, відкрийте всі чотири затискачі в будь-якій послідовності. Будьте обережні, щоб не подряпати корпус фар або паливний бак, як зазначено під час установки.
- Під час зберігання вітрового скла помістіть його у місці, де затискачі вітрового скла будуть захищені якнайбільше. Тримайте подалі від місць, де вітрове скло може впасти або зазнати ударів чи бути подряпаним. Не кладіть нічого поверх блоку.
- До повторного встановлення після будь-якого періоду зберігання огляньте затискачі та обладнання відносно навантаження і чистоти кріплень. Кожен затискач повинен мати пару гумових прокладок у сідлі затискача, що поєднуються з повзунком вилки і дають змогу затискачу вільно відкриватися й закриватися.
Догляд і чищення
ПОВіДОМЛЕННЯ
Вітрові стекла/дефлектори вітру з полікарбонату потребують належного догляду й обслуговування. Неналежне обслуговування вітрових стекол/дефлекторів вітру з полікарбонату може призвести до їх пошкодження. (00483e)
- Не наносьте на вітрове скло бензол, розріджувач для фарби, бензин або будь-які агресивні очисники інших типів. Це призведе до пошкодження його поверхні.
- Не мийте полікарбонатом під палючим сонцем або при високій температурі.
- Порошкоподібний, абразивний або лужний мийний засіб може пошкодити вітрове скло.
- Відблиски сонячного світла від внутрішньої кривизни вітрового скла можуть у певні години дня спричинити надмірне накопичення тепла на мотоциклетних приладах. Паркуйтеся з обачністю Припаркуйтеся лицем до сонця, помістіть непрозорий предмет над приладами або відрегулюйте вітрове скло, щоб уникнути відблисків.
- Не використовуйте бензол, розчинник для фарби, бензин або будь-які інші чистячі засоби для чищення гумових втулок. Це призведе до пошкодження поверхонь втулок.
ПРИМІТКА
Якщо накрити вітрове скло чистою вологою тканиною приблизно на 15 хвилин перед миттям, це полегшить видалення засохлих комах.
ЗАПЧАСТИНИ, ЩО ОБСЛУГОВУЮТЬСЯ
Малюнок 3. Запчастини, що обслуговуються: Комплекти швидкознімного вітрового скла
Таблиця 1. Таблиця частин, що обслуговуються:
Поз. | Опис (кількість) | АРТИКУЛ |
|---|---|---|
1 | Комплект для обслуговування вітрового скла для стандартного прозорого комплекту 57400021 (включає позиції 2–5) | 58750-05 |
Комплект для обслуговування вітрового скла для низького, тонованого комплекту 57400022 (включає позиції 2–5) | 57201-05 | |
2 |
| Не продається окремо |
3 |
| 58052-78 |
4 |
| 59804-05 |
5 |
| 58152-96 |
6 | Кронштейн, кріплення вітрового скла, правий, чорний | 58399-09 |
7 | Кронштейн, кріплення вітрового скла, лівий, чорний | 58398-09 |
8 | Гвинт, напівкругла головка TORX, фіксатор, 12-24 x 5/8 дюйма (7) | 2921A |
9 | Накидна гайка, 12-24 (хромована) (9) | 7651A |
10 | Затиск у зборі (4) (включає два предмети позиції 11) | 57400464 |
11 | Прокладка (8) (по дві на затиск) | 58791-04 |
12 | Комплект кріпильного обладнання, кріплення вітрового скла (4) (включає позиції з 13 по 15) | 58790-04 |
13 |
| Не продається окремо |
14 |
| Не продається окремо |
15 |
| Не продається окремо |
16 | Дужка, горизонтальна, зовнішня, чорна | 58069-09 |
17 | Дужка, горизонтальна, внутрішня, чорна | 58068-09 |
18 | Дужка, вертикальна, права, чорна | 58616-09 |
19 | Дужка, вертикальна, ліва, чорна | 58388-09 |
20 |
Гвинт, напівкругла головка, TORX
®
, фіксатор, 12-24 x 13/16 дюйма (2)
| 2452 |
Пункти, згадані в тексті, які не входять в комплект: | ||
A | Вид збоку затискачів, закріплених на кронштейн. | |
ПРИМІТКА: Зовнішній вигляд реальних компонентів може відрізнятися від зображення. | ||
