БАГАЖНИЙ КОМПЛЕКТ ONYX PREMIUM
941000492019-08-22
ЗАГАЛЬНА ІНФОРМАЦІЯ
Таблиця 1. Загальна інформація
Комплекти
Пропоновані інструменти
Рівень кваліфікації(1)
Час
93300126
Захисні окуляри
1 година
(1) Необхідні тільки прості інструменти і методи
ВМІСТ КОМПЛЕКТУ

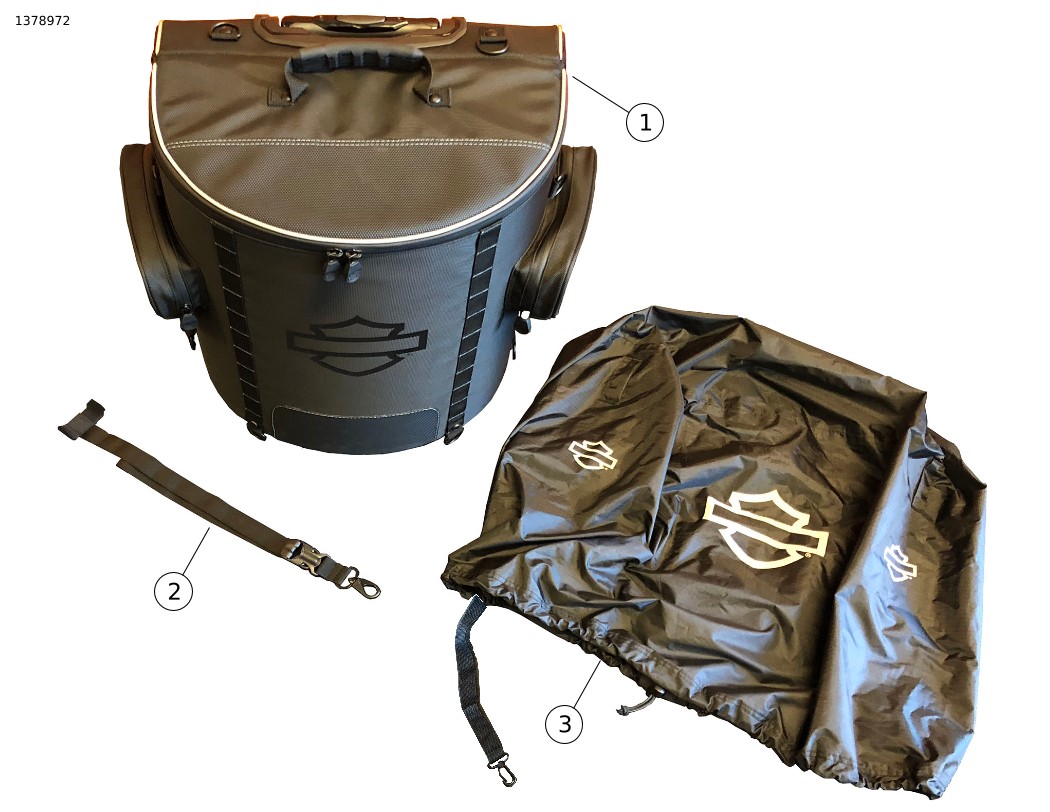

Малюнок 1. Вміст комплекту: Компоненти багажного комплекту Premium
Таблиця 2. Вміст комплекту: Компоненти багажного комплекту Premium
Поз.
Кількість
Опис
Part No.
Примітки:
1
1
Сумка з коліщатами для заднього сидіння (включає елементи 2 і 3)
93300126
2
4
Ремінь, підвісний
93500024
3
1
Дощовий чохол, задня сумка з коліщатами
93100068
ПРИМІТКА
Переконайтеся в наявності всього вмісту в комплекті перед встановленням або видаленням елементів з транспортного засобу.
ЗАГАЛЬНІ ВІДОМОСТІ
Моделі
Відомості щодо сумісності з конкретними моделями див. в роздрібному каталозі запчастин та аксесуарів або розділі "Частини та аксесуари" на веб-сайті www.harley-davidson.com (лише англійською мовою) .
Переконайтеся, що використовуєте останню версію інструкції. Вона доступна за таким посиланням: www.harley-davidson.com/isheets
Зв'яжіться з клієнтською підтримкою Harley-Davidson за номером 1-800-258-2464 (лише США) або 1-414-343-4056.
Вимоги щодо інсталяції
ПОПЕРЕДЖЕННЯ
Правильно встановіть цей комплект, щоб гарантувати безпеку водія та пасажира. Якщо ви нездатні виконати цю процедуру або у вас немає потрібних інструментів, для встановлення зверніться до дилера Harley-Davidson. Неправильне встановлення цього комплекту може призвести до смерті або серйозних травм. (00308b)
Для правильного монтажу цього комплекту може виникнути необхідність окремо придбати й установити додаткові частини чи аксесуари. Див. роздрібний каталог запчастин та аксесуарів або розділ "Частини та аксесуари" на веб-сайті www.harley-davidson.com (лише англійською мовою) для ознайомлення з переліком необхідних частин та аксесуарів.
Оригінальне обладнання (OE) Для правильної установки необхідні Tour-Pak або Genuine Motor Accessory King Tour-Pak, подушка спинки пасажирського сидіння, а також стійка багажника над Tour-Pak.
ВСТАНОВЛЕННЯ
Harley-Davidson не може перевіряти та надавати конкретні рекомендації стосовно кожного аксесуара або комбінації проданих аксесуарів, тому водій повинен взяти на себе відповідальність за безпеку роботи мотоцикла при встановленні аксесуарів або при перевезенні додаткової ваги. Дотримуйтесь наступних вказівок у разі оснащення мотоцикла або під час перевезення пасажирів і вантажів.
ПОПЕРЕДЖЕННЯ
Дивіться розділ «АКСЕСУАРИ ТА ВАНТАЖ» у розділі «БЕЗПЕКА ПОНАД УСЕ» у посібнику користувача. Помилки під час завантаження вантажу або встановлення аксесуарів можуть призвести до несправності компонентів і негативно вплинути на стійкість, керованість і характеристики мотоцикла, що може спричинити смерть або серйозні травми. (00021c)
  • Рюкзак ОБОВ'ЯЗКОВО встановлюється наведеним нижче чином:
    1. Малюнок 6 Приєднайте чотири ремені зі швидкороз’ємними пряжками до полиці багажника і кронштейна Tour-Pak.
  • У разі встановлення на пасажирське сидіння загальна вага рюкзака, його вмісту та додаткових компонентів не має перевищувати 30 фунтів (13,6 кг).
  • Перевірте, чи всі ремені закріплені, щоб запобігти їх контакту із заднім колесом під час експлуатації мотоцикла.
  • Переконайтеся, що сумка, монтажні ремені, дощовик та інші компоненти багажної системи не закривають відбивачі й елементи освітлення.
  • Періодично перевіряйте стан багажу.
  • Відомості про рекомендований тиск у шинах див. в посібнику власника.
ПОПЕРЕДЖЕННЯ
Не перевищуйте встановлені для мотоцикла максимальну дозволену вагу (GVWR) і дозволене максимальне навантаження на вісь (GAWR). Перевищення цих показників ваги може призвести до несправності компонентів і негативно вплинути на стійкість, керованість і характеристики мотоцикла, що може спричинити смерть або серйозні травми. (00016f)
  • GVWR – це сума ваги мотоцикла, аксесуарів, водія, пасажира й вантажу, які можна безпечно перевозити.
  • GAWR – це максимальна вага, яку можна безпечно перевозити на кожній вісі мотоцикла.
  • Значення GVWR й GAWR наведено в інформаційній табличці, розташованій на нижній трубі рами.
Подушка спинки Преміум
ПРИМІТКА
  • Можна приєднати до сумки для заднього сидіння задля додаткової підтримки та комфорту.
  • Подушка оснащена розширюваною застібкою-блискавкою.
  • Подушка містить дві прокладки з піноматеріалу різної щільності.
  • Їх можна використовувати окремо або разом.
1. Малюнок 2 Прикріпіть спинку, закріпивши чотири застібки в D-подібних кільцях на сумці.
Малюнок 2. Подушка спинки Преміум (стандартна)
Швидкороз’ємні пряжки
1. Див. Малюнок 3 . Розчепіть швидкороз'ємні пряжки й застібки.
1Швидкороз’ємний фіксатор (розчеплено)
2Швидкороз’ємний фіксатор (зчеплено)
3Ремінь
Малюнок 3. Швидкороз’ємна пряжка
2. Прикріпіть ремені до придатного для цього елемента конструкції мотоцикла.
3. Зчепіть швидкороз'ємні пряжки.
4. Натягніть ремені, щоб закріпити сумку на мотоциклі.
5. Див. Малюнок 4 . Закрийте застібку, щоб зафіксувати натяг ременя.
1Відкрито
2Закрито
Малюнок 4. Відкриття/закриття застібки
6. Переконайтеся, що сумку надійно закріплено на мотоциклі.
7. Див. Малюнок 5 . Скрутіть і закріпіть надлишок матеріалу ременя за допомогою застібок-липучок для запобігання контакту ременів із задніми колесами або появи подряпин чи потертостей фарбованих поверхонь.
Малюнок 5. Надлишок матеріалу ременя
Сумка з коліщатами для заднього сидіння
ПРИМІТКА
Для монтажу сумки необхідні кофр Tour-Pak, стійка Tour-Pak і подушка спинки пасажирського сидіння.
1. Малюнок 6 Установіть сумку на пасажирське сидіння.
2. Прикріпіть затискач у висячому положенні до D-подібних кілець (1).
3. Швидкороз’ємні пряжки Прикріпіть чотири ремені зі швидкороз’ємними пряжками.
4. Прикріпіть верхні ремені до стійки багажника T-Pak (2).
5. Прикріпіть нижні ремені до кронштейну T-Pak або іншої належної конструкції (3).
6. Переконайтеся, що дроти/кабелі не стиснені ремінцем.
7. Переконайтеся, що сумка з коліщатами для заднього сидіння розташована по центру між пасажирськими відсіками з динаміками.
1Розташування кріплення D-подібного кільця
2Розміщення на полиці багажника
3Розташування кріплення опорного кронштейна

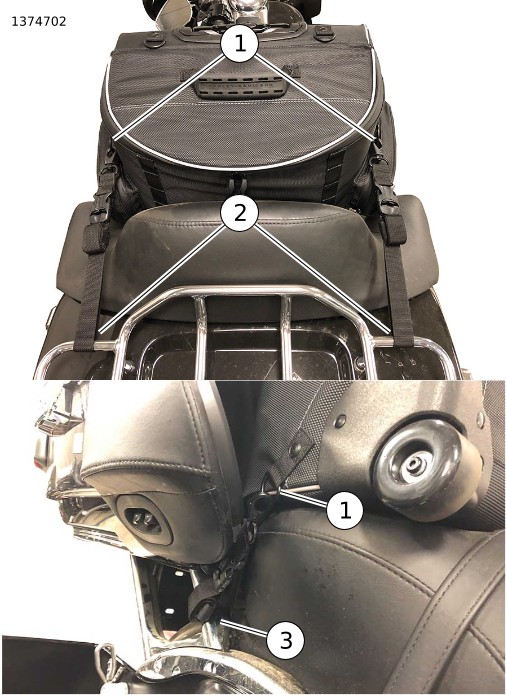

Малюнок 6. Сумка з коліщатами для заднього сидіння
Дощовий чохол
1. Вільно прикріпіть до сумки ремінці нижнього кріплення (2).
2. Знайдіть 1-дюймовий ремінець з затискачем для фіксації всередині дощового чохла.
3. Закріпіть затискач на відповідному D-подібному кільці на сумці.
4. Повністю накрийте рюкзак дощовим чохлом (1) таким чином, щоб логотип Bar and Shield був повернутий до задньої частини рюкзака.
5. Малюнок 7 Вільно закріпіть верхній затискач на ремінці (3) на D-подібних кільцях через прорізи в дощовому чохлі.
6. Малюнок 8 Потягніть витяжну мотузку в нижній частині чохла, щоб затягти й зафіксувати за допомогою пружинного затискача.
7. Розташуйте сумку з коліщатами для заднього сидіння по центру між пасажирськими відсіками з динаміками.
8. Прикріпіть чотири монтажні ремені (2) до транспортного засобу.
9. Швидкороз’ємні пряжки
a. Застебніть застібку-липучку у дощовому чохлі над D-подібним кільцем і застебніть затискач для верхніх монтажних ременів.

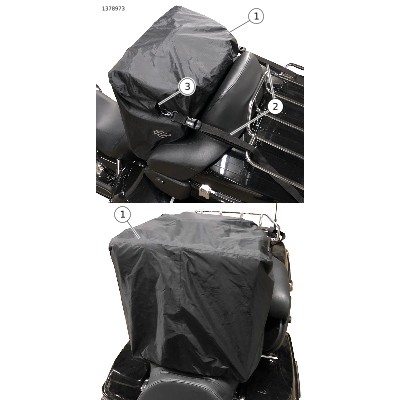

Малюнок 7. Дощовий чохол
Малюнок 8. Шнурова система підтягування (типова)
ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
1. Зітріть пил або бруд за допомогою безворсової тканини.
2. Ретельно очистіть зовнішню поверхню теплою водою та м’яким миючим засобом.
3. Дочекайтеся, поки матеріал повністю висохне природним чином, перш ніж використовувати виріб або розміщувати його для зберігання.
4. Не використовуйте штучні засоби для прискорення висихання матеріалу.
5. Містить один або кілька таких матеріалів:
a. Поліестер
b. Поліпропілен
c. Полівінілхлорид
d. Етиленвінілацетат
