ערכת מגן רוח נתיק עם שחרור מהיר
J051762021-04-27
כללי
מספר ערכה
57400021, 57400022
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
התקנה
התקנת מגן הרוח - כל הדגמים
| 1. | ראה איור 1 . הוצא את תת-מכלול מגן הרוח מהאריזה והנח אותו כשהצד הקדמי כלפי מטה על משטח רך ונקי כאשר תושבות הבסיס פונות כלפי מעלה. | |||||||||||
| 2. | ראה איור 3 ו- טבלה 1 . הסר את ערכות התפסים והחומרה מהאריזה, והפרד חלקים דומים כהכנה להרכבה. | |||||||||||
| 3. | ראה איור 2 . חבר את מכלולי החבקים ואת אביזרי החיבור וההתקנה. | |||||||||||
| אזהרה הצדדים הקעורים של דיסקיות המרווח Belleville (חרוטיות) חייבים לפנות זה לעבר זה, ולעטוף משני הצדדים את מסגרת ההרכבה של מגן הרוח בכל נקודת הרכבה. כוונון לא נכון של דיסקיות המרווח עלול להפחית את היכולת של מגן הרוח להתנתק במקרה התנגשות, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00422b) | ||||||||||||
| 4. | הדק את בורגי הכתף (1) רק במידה שתספיק להחזיק את החבק בכיוון מגן הרוח במהלך ההרכבה של מגן הרוח באופנוע. יש לבצע פעולה זו בחבק אחד בכל פעם, כאשר החבק פונה כלפי מעלה, ופנימה ביחס לתושבת מגן הרוח (2). הברגים יהודקו לגמרי אחר כך. הערה שמור גלגל קדמי ישר כדי למנוע את שריטת מיכל הדלק על ידי המסגרת. | |||||||||||
| 5. | ודא שכל ארבעת החבקים במצב פתוח, והבא את מגן הרוח (כשהצד של החבק מרוחק ממך) לחזית האופנוע. הערה שמשת הפוליקרבונט גמישה למדי וניתנת לכיפוף כדי להרחיק את התופסנים מהפנס הראשי כדי להקל על ההתקנה על האופנוע. הקפד לא לשרוט את תושבת הפנס הראשי עם התופסנים בעת הצבת השמשה על המזלג. |

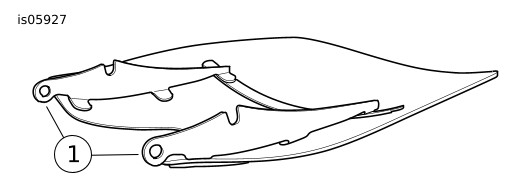

איור 1. מסגרות התקנת השמשה הקדמית
איור 2. תפסי מסגרת התקנת השמשה הקדמית | ||||||||||
| 6. | עמוד בפישוק מעל הפגוש הקדמי. מקם את אמצע מגן הרוח במרכז מסביב לפנס הראשי ומקם את החבקים על צינורות החלקה של המזלג. | |||||||||||
| 7. | מתחילים מלמטה (בכל אחד מהצדדים) וכאשר בורגי הכתף מהודקים רק מעט, סגור את כל תפס, ושים לב שהתופסנים מתישרים למזלג והאחד לשני. | |||||||||||
התראה אל תחרוג מערך המומנט המומלץ בעת התקנת בורגי החיבור. נזק עלול להיגרם למגן הרוח. (00385a) | ||||||||||||
| 8. | כאשר תופסני השמשה מהודקים כעת אל המזלג, ודא שהשוליים של בורגי הכתף מוברגים עד הסוף בכל מיקום של מסגרת השמשה. הדק. מומנט סיבוב: 6.7 N·m (60 in-lbs) | |||||||||||
| 9. | הפנה את הכידון באופן מלא לימין או לשמאל עד סוף המהלך של המזלג כדי לוודא שכבלי המצערת נעים בחופשיות. |
הסרת מגן הרוח - כל הדגמים
- כדי להסיר את מגן הרוח, פתח את ארבעת הברגים, לא משנה באיזה סדר. הקפד לא לשרוט את תושבת הפנס הראשי או את מיכל הדלק, כפי שצוין, במהלך ההתקנה.
- בעת אחסון השמשה הקדמית, מקם במיקום שבו התופסנים יהיו מוגנים בצורה הטובה ביותר. הימנע ממקומות שבהם מגן הרוח עלול להיחבט, ליפול או להישרט. אל תניח חפצים מעל למכלול.
- לפני ההתקנה מחדש לאחר כל תקופת אחסון, בדוק את התופסנים והחיבורים של כל תופסן ואת הניקיון שלו. לכל חבק צריך להיות צמד של אטמי גומי בצד הקעור של החבק המתלבש על צינור ההחלקה של המזלג, והחבק צריך להיפתח ולהיסגר בחופשיות.
טיפול ושטיפה
התראה
כדי לשמור על מגני רוח/מסיטי זרימת האוויר מפוליקרבונט יש לטפל בהם ולתחזק אותם בצורה נאותה. אם אין מטפלים בפוליקרבונט כראוי עלול להיגרם נזק למגן הרוח/מסיט זרימת האוויר. (00483e)
- אל תשתמש בבנזן, מדללי צבע, בדלק או בכל סוג אחר של חומרי ניקוי קשים על מגן הרוח. במקרה כזה, עלול להיגרם נזק לפני השטח.
- אל תנקה פוליקרבונט תחת שמש קופחת או במקום עם טמפרטורות גבוהות.
- אבקות ניקוי וחומרי ניקוי שוחקים או אלקליים יגרמו נזק למגן הרוח.
- השתקפויות אור השמש מהצד הפנימי הקעור של מגן הרוח, בשעות מסוימות של היום, עלולות לגרום להצטברות חום קיצוני על אביזרי האופנוע. היזהר בעת חניה. חנה מול השמש, הנח חפץ אטום על אביזרי הרכב או כוון את מגן הרוח כך שתימנע השתקפות.
- אסור להשתמש בבנזין, במדלל צבע, בדלק או בכל חומר ניקוי אחר על תותבי הגומי. במקרה כזה, עלול להיגרם נזק לפני התותב.
הערה
כיסוי השמשה במטלית נקייה ורטובה למשך כ-15 דקות לפני הרחיצה מקלה על הסרת חרקים מתים שהתייבשו.
חלקי שירות
איור 3. חלקי שירות: ערכות מגן רוח נתיק עם שחרור מהיר
טבלה 1. טבלת חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | ערכת שירות למגן רוח עבור ערכה 57400021 של מגן רוח סטנדרטי ושקוף (כלולים פריטים 2 עד 5) | 58750-05 |
ערכת שירות למגן רוח עבור ערכה 57400022 של מגן רוח נמוך מעושן (כלולים פריטים 2 עד 5) | 57201-05 | |
2 |
| לא נמכר בנפרד |
3 |
| 58052-78 |
4 |
| 59804-05 |
5 |
| 58152-96 |
6 | תושבת, בסיס מגן רוח, ימין, שחור | 58399-09 |
7 | תושבת, בסיס מגן רוח, שמאל, שחור | 58398-09 |
8 | בורג, ראש כפתור TORX, עם ציפוי נעילה לתבריג, #12-24 x 5/8 אינץ' (7) | 2921A |
9 | אום כיפה, 12-24 (כרום) (9) | 7651A |
10 | מכלול חבק (4) (כלולים שני פריטים 11) | 57400464 |
11 | אטם (8) (שניים לכל חבק) | 58791-04 |
12 | ערכת אביזרי חיבור והתקנה, בסיס מגן הרוח (4) (כלולים פריטים 13 עד 15) | 58790-04 |
13 |
| לא נמכר בנפרד |
14 |
| לא נמכר בנפרד |
15 |
| לא נמכר בנפרד |
16 | תומך, אופקי, חיצוני, שחור | 58069-09 |
17 | תומך, אופקי, פנימי, שחור | 58068-09 |
18 | תומך, אנכי, ימין, שחור | 58616-09 |
19 | תומך, אנכי, שמאל, שחור | 58388-09 |
20 |
בורג, ראש כפתור, TORX
®
, עם ציפוי נעילה לתבריג, #12-24 x 13/16 אינץ' (2)
| 2452 |
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה: | ||
A | מבט צד על תופסנים מותקנים למסגרת | |
הערה: המראה של הרכיבים בפועל עשוי להיות שונה מהאיור. | ||
