מדרכי מוט ADVERSARY - נוסע
941002472022-02-22
מידע כללי
טבלה 1. מידע כללי
ערכות
כלים מוצעים
רמת המיומנות(1)
50502252, 50502253, 50502254, 50502255
משקפי בטיחות
(1) נדרשים רק כלים פשוטים וטכניקות פשוטות
תכולת הערכה

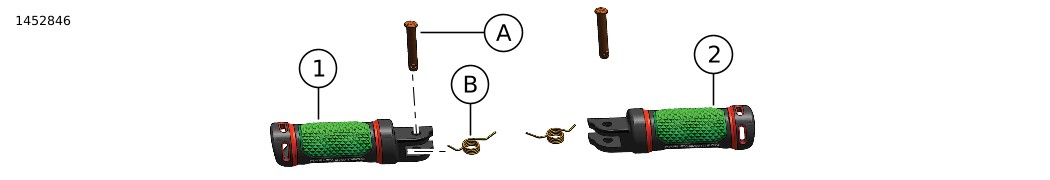

תרשים 1. תכולת הערכה: מדרכי מוט ADVERSARY - נוסע
טבלה 2. תכולת הערכה: מדרכי מוט ADVERSARY - נוסע
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
פריט
כמות
תיאור
מספר חלק
הערות
1
1
מדרך מוט, שמאל, אפור, קטן
50502376
מדרך מוט, שמאל, אפור, גדול
50502387
מדרך מוט, שמאל, שחור, קטן
50502375
מדרך מוט, שמאל, שחור, גדול
50502386
2
1
מדרך מוט, ימין, אפור, קטן
50502374
מדרך מוט, ימין, אפור, גדול
50502385
מדרך מוט, ימין, שחור, קטן
50502373
מדרך מוט, ימין, שחור, גדול
50502384
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה
A
2
ציוד מקורי (OE) פין סגיר
B
2
OE קפיץ מחזיר
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הסר
1. הסר את הפין הסגיר במדרך המוט של הרוכב (A).
a. איור 2 אתר את לשונית הנעילה.
b. דחוף את לשונית הנעילה כלפי פנים.
c. השתמש במברג קטן כדי לדחוף את הפין הסגיר כלפי מעלה ולהוציאו.

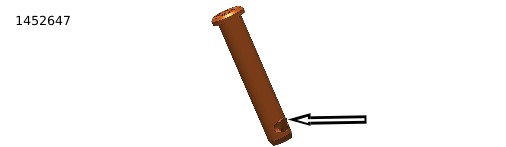

תרשים 2. לשונית נעילה של פין סגיר
אזהרה
הרכב משקפי מגן בעת הסרה או התקנה של קפיץ. מתח הקפיץ עלול לגרום לקפיץ, לרכיבים המחוברים ו/או לכלים לעוף החוצה וכתוצאה מכך לגרום למוות או פציעה חמורה. (00477c)
2. הסר את OE במדרך המוט של הרוכב.
a. כסה את אזור הקפיץ המחזיר של מכלול מדרך המוט (B) במטלית עבודה.
b. ראה איור 3 או איור 4 . משוך את מכלל מדרך המוט כלפי חוץ והסר אותו ממסגרת הרכב.
c. שמור בצד את הקפיץ המחזיר לשימוש בהמשך.

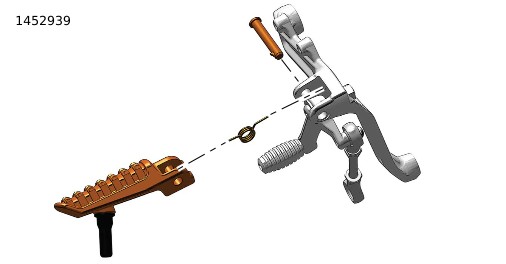

תרשים 3. מדרך מוט - רוכב - ימין

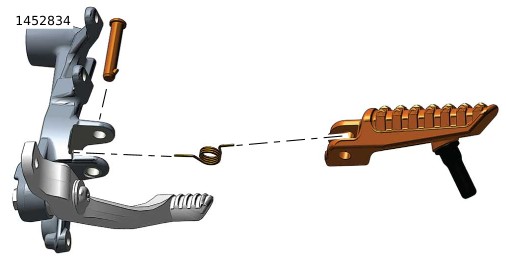

תרשים 4. מדרך מוט - רוכב - שמאל
התקנה
1. אתר את מכלול מדרך המוט החדש (1 או 2).
2. ראה איור 5 או איור 6 . שים את הקפיץ המחזיר (B) במכלול מדרך המוט.
3. הצב את הקפיץ המחזיר מול החור בתושבת.

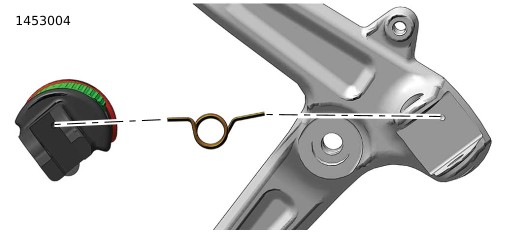

תרשים 5. מיקום קפיץ מחזיר - ימין

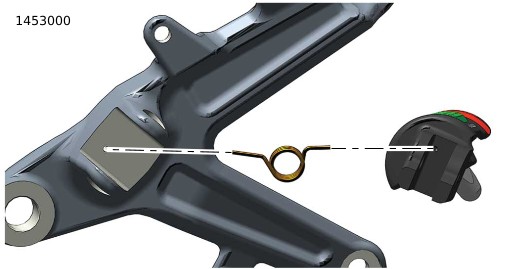

תרשים 6. מיקום קפיץ מחזיר - שמאל
4. הכנס את מכלול מדרך המוט לתוך התושבת.
5. הצב את מכלל מדרך המוט כך שיימצא מול חור הפין הסגיר.
6. מכיוון הצד העליון של המסגרת, התקן את הפין הסגיר (A).
a. ודא שלשונית הנעילה של הפין הסגיר משולבת באופן מלא.
סיום
1. בדוק פעולה.
a. הרם את מכלול מדרך המוט, והקפיץ המחזיר אמור להחזיר את המכלול חזרה למקומו.
