ערכות מנורות ערפל LED
J059332024-02-13
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
68000090, 68000386 (Chrome), 68000092, 68000387 (שחור) | משקפי בטיחות, מפתח מומנט |   |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה
איור 1. תכולת הערכה: ערכות מנורת ערפל LED
טבלה 2. תכולת הערכה: ערכות מנורת LED
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
עבור ערכות 68000386 (כרום), 68000387 (שחור): | |||||
 | 1 | 1 | פנס ערפל, יציאת חוט חשמל בצד ימין, כרום | 68000398 | |
1 | פנס ערפל, יציאה חוט חשמל בצד ימין, שחור | 68000400 | |||
| 2 | 1 | פנס ערפל, יציאת חוט חשמל בצד שמאל, כרום | 68000399 | |
1 | פנס ערפל, יציאת חוט חשמל בצד שמאל, שחור | 68000401 | |||
| 3 | 2 | בית שקע, לשני פינים | 72906-11 | |
עבור ערכות 68000090 (כרום), 68000092 (שחור): | |||||
| 1 | 1 | פנס ערפל, יציאת חוט חשמל בצד ימין, כרום | 68000089 | |
1 | פנס ערפל, יציאה חוט חשמל בצד ימין, שחור | 68000091 | |||
| 2 | 1 | פנס ערפל, יציאת חוט חשמל בצד שמאל, כרום | 68000156 | |
1 | פנס ערפל, יציאת חוט חשמל בצד שמאל, שחור | 68000157 | |||
| 3 | 2 | בית שקע, לשני פינים | 72906-11 | |
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
הערה:
כאשר עומדים עם הפנים בכיוון עדשות פנס הערפל, כאשר סמל הפס והמגן בצד העליון, זיהוי "צד שמאל" או "צד ימין" של הפנסים מתבסס על כיוון היציאה של החוט המוליך מבית הנורה, במצב שבו הפנסים מותקנים כביכול בצד החיצוני של מגן המנוע. Harley-Davidson ממליצה להתקין את פנסי הערפל בצד הפנימי של מגן המנוע. בכל אחד מסוגי ההתקנה, סמל הפס והמגן חייב להימצא בצד העליון של העדשה. ראה איור 1 .
ערכה זו אינה מתאימה ליחידות מעטפת תחתונה רכות.
הערה
ייתכן שערכה זו אינה עומדת בתקנות מקומיות המתייחסות לתאורה. יש לבדוק את החוקים המקומיים.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
נדרשת רכישה בנפרד של ערכת תושבת התקנה לפנס ערפל LED חרוטי ושל ערכת רתמת חיווט לפנס ערפל לצורך התקנה נאותה של הערכה הזאת.
Electrical Contact Lube (חומר סיכה למגעים חשמליים, חלק H-D מס. 99861-02) או שווה ערך נדרש לאחר ניתוק כבלי המצבר.
ניתן למצוא את פריטים אלה אצל סוכן Harley-Davidson.
עומס יתר חשמלי
התראה
ניתן להעמיס יתר על המידה את מערכת הטעינה של הרכב על ידי הוספת יותר מדי אביזרי חשמל. אם כלל הציוד החשמלי הפועל בעת ובעונה אחת צורך יותר חשמל מכפי שהמערכת יכולה להפיק, צריכת החשמל עלולה לגרום להתרוקנות המצבר ולגרום נזק למערכת החשמל של הרכב. (00211d)
אזהרהבעת התקנת אביזר חשמלי כלשהו, הקפד שלא לחרוג מעבר לדירוג המרבי של עוצמת הזרם המרבית של הנתיך או מפסק המעגל המגן על המעגל שבו מבוצע השינוי. חריגה מעבר לעוצמת הזרם המרבית עלולה לגרום לתקלות חשמליות, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00310a)
ערכה זו דורשת עד 14 מילי-אמפר יותר זרם מהמערכת החשמלית.
הכנה
אזהרהכדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
הערה
- כלי רכב משנת 2007 ואילך שמצוידים במערכת אבטחה עם אזעקה: כשמחזיק המפתחות של מערכת האבטחה נמצא, העבר את מערכת ההצתה למצב ON (הפעלה). עיין במדריך הטיפולים. לאחר נטרול המערכת, כבה מתג הצתה. הסר מיד את הנתיך הראשי.
- כלי רכב משנת 2006 ומטה שמצוידים במערכת אבטחה עם אזעקה: שחרר את דריכת הסירנה בעזרת מחזיק המפתחות או קוד האבטחה. עיין במדריך הטיפולים למידע על אופן ההסרה של הנתיך הראשי.
- לרכבים ללא סירנת אבטחה: הסר את הנתיך הראשי. עיין במדריך הטיפולים.
- לרכבים בעלי מפסק ראשי: נתק את המצבר. עיין במדריך הטיפולים.
התקנה
הערה
ניתן להתקין את פנסי הערפל האלו בצד הפנימי או החיצוני של מגן המנוע. Harley-Davidson ממליצה להתקין את פנסי הערפל בצד הפנימי של מגן המנוע. כל אחד מפנסי הערפל מתאים לצד מסוים. חובה להתקין את הפנסים כשסמל הפס והמגן נמצא בצד העליון.
| 1. | יש להתקין את פנסי הערפל ברכב לפי ההוראות המצורפות לערכת ההתקנה לפנס ערפל LED חרוטי. | |
| 2. | יש להשלים את התקנת פנס הערפל לפי ההוראות בערכת רתמת החיווט לפנס ערפל. |
סיום
הערה
כדי למנוע נזק אפשרי למערכת הקול, ודא שההצתה במצב OFF (מנותק) לפני התקנת הנתיך הראשי או חיבור הכבל לקוטב השלילי של המצבר.
| 1. | דגמים המצוידים בנתיך ראשי: התקן את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 2. | דגמים בעלי מפסק ראשי: חבר את המצבר. עיין במדריך הטיפולים. | |
| 3. | כל הדגמים: התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. |
הגדרה
| 1. | איור 2 דגמים עם יחידת בקרה של מערכת המידע והבידור (IFCU): a. העבר את האופנוע למצב אביזרים. b. נווט אל Systems Settings (הגדרות המערכת) > vehicle Function Setup (הגדרת תפקודי הרכב). c. הפעל את פנסי הערפל הקדמיים. d. דומם את הרכב והמתן דקה אחת. e. העבר את הרכב למצב הצתה או אביזרים. f. פתיחת פונקציות הרכב (14) מתוך מודול בקרה ליד שמאל (LHCM). g. הפעל/כבה את פנסי ערפל, מצב הפנסים צריך להתאים לחיווי התפקוד ברכב. |
| 1 | פנס קידמי |
| 2 | RES/+ של בקרת השיוט (הפעלה מחדש/הגברת המהירות) |
| 3 | OFF/ON (ניתוק/הפעלה) של בקרת השיוט |
| 4 | מרחק נסיעה |
| 5 | בקרת אחיזה |
| 6 | נווט מעלה |
| 7 | נווט ימינה |
| 8 | OK/אישור |
| 9 | נווט מטה |
| 10 | צופר |
| 11 | איתות פנייה שמאלה |
| 12 | חזרה |
| 13 | נווט שמאלה |
| 14 | תפריט ראשי/תפקודי האופנוע |
| 15 | SET/- של בקרת השיוט (הגדרה/הפחתת מהירות) |

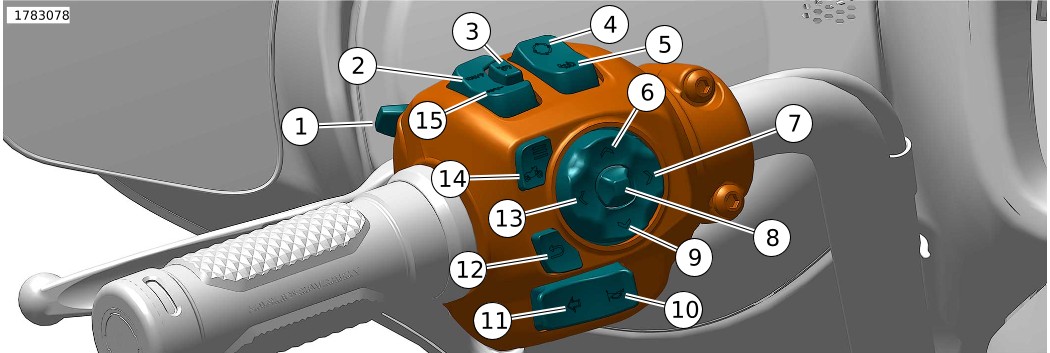

איור 2. מודול בקרה לצד שמאל (LHCM)
