שקע כוח נוסף 12 וולט
J008462021-06-29
כללי
חובה להתקין ערכה זו בסוכנות מורשית של Harley-Davidson. לצורך התקנה נאותה של ערכה זו נדרשים חומרים, כלים או הכשרה הזמינים רק בסוכנות מורשית.
בדגמים משנת 2014 ואילך נדרשת רכישה בנפרד של ערכת חיבורים חשמליים 69200722.
מספר ערכה
91843-97
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
אזהרהבעת התקנת אביזר חשמלי כלשהו, הקפד שלא לחרוג מעבר לדירוג המרבי של עוצמת הזרם המרבית של הנתיך או מפסק המעגל המגן על המעגל שבו מבוצע השינוי. חריגה מעבר לעוצמת הזרם המרבית עלולה לגרום לתקלות חשמליות, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00310a)
התקנה
הערה
ניתן להתקין את שקע הכוח בכיסוי הצד בכל אחד מצדי האופנוע, למעט בדגמים משנת 1994-2007 המצוידים בבקרת שיוט, שבהם חובה להתקין את שקע הכוח בכיסוי הצד הימני.
| 1. | הסר את המושב ואת כיסוי הצד שבו תבוצע ההתקנה המבוקשת (ראה הערה לעיל). | |
| אזהרה כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b) אזהרהכדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, נתק את הכבל השלילי (-) של המצבר לפני שתמשיך. (00048a) | ||
| 2. | עיין במדריך הטיפולים והסר את הנתיך הראשי או נתק את המצבר. | |
| 3. | יש לקדוח חור בקוטר 2.22 ס"מ בחלק העליון של כיסוי הצד שבו יותקן שקע הכוח. חשוב שהחור יימצא במיקום הנכון, כמתואר להלן, לפני החיתוך: a. מצא מיקום מתאים בכיסוי הצד שנבחר להתקנת שקע הכוח. השתמש באזורים למיקום המצוינים ב- איור 1 . מומלץ להשתמש במשטח העליון בפינה הימנית. מיקום חלופי אחר במשטח הקדמי/הצדי גם מצוין ב- איור 1 , אך ייתכן שבמקרים רבים הוא אינו זמין בשל המרווח מצינור הפליטה. הערה יש לבחור מיקום בכיסוי שיש מאחוריו מספיק מקום להכנסה של מעטפת שקע הכוח. המיקום הנבחר חייב להיות לפחות בקוטר 3.2 ס"מ ובעומק 5.7 ס"מ. המרווח הזמין משתנה לפי הדגם, השנה, האביזרים המותקנים והימצאותה של בקרת שיוט. | |
| 4. | קדח בזהירות חור בקוטר 2.22 ס"מ במיקום שנבחר בשלב הקודם. קדח מכיוון הצד החיצוני של הכיסוי כלפי פנים. | |
| 5. | הברג החוצה את המעטפת החיצונית של מכלול השקע (1) מגוף השקע. שים את גוף השקע בתוך החור בכיסוי וקבע את השקע במקומו באמצעות הברגה חזרה של המעטפת החיצונית של מכלול השקע מכיוון הצד הפנימי של כיסוי הצד. | |
| 6. | חבר את שתי סופיות המזלג ברתמת החיווט לנעלי הסופיות בשקע. ודא שהחוט השחור (החוט הארוך) מחובר לנעל הסופית החיצונית בכיסוי החיצוני ושהחוט הכתום (החוט הקצר) מחובר לנקודת לנעל הסופית הפנימית במרכז מכלול השקע. | |
| 7. | דגמים מהשנים 1994-2013: חבר את מחבר רתמת החיבור לשקע האביזרים [4A] שמתחת למושב. עיין במדריך הטיפולים למידע על המיקום. דגמי 2014 ואילך: a. התקנת ערכת חיבורים חשמליים (מס' חלק 69200722). עיין בהוראות באותה הערכה. b. חבר את המחבר ל-4 פינים שבערכה זו, למחבר ל-4 פינים של הרתמה מהערכה. הערה ודא שמתג מפתח ההצתה במצב OFF (מנותק) לפני התקנת הנתיך הראשי או חיבור המצבר. | |
| 8. | עיין במדריך הטיפולים למידע על אופן התקנת הנתיך הראשי או חיבור המצבר. | |
| אזהרה לאחר התקנת מושב, משוך את המושב כלפי מעלה כדי לוודא שהמושב נעול במקומו. תוך כדי רכיבה, מושב משוחרר עלול לזוז ולגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00070b) | ||
| 9. | התקן את המושב. הערה מעגל האביזרים הוא בזרם של 15 אמפר. בדוק את ההתאמה של כל אחד מהאביזרים שנעשה בהם שימוש להספק זרם זה. אסור לחרוג מעוצמה של 15 אמפר. |

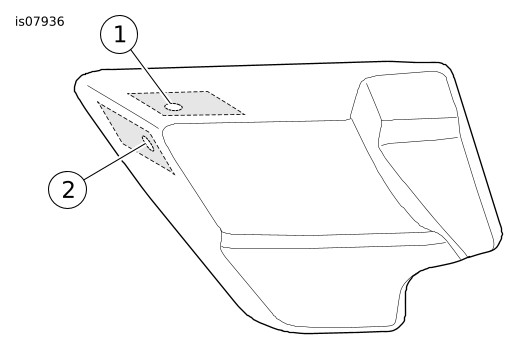

| 1 | אזור המיקום המומלץ לקדיחת החור בקוטר 2.22 ס"מ. |
| 2 | אזור מיקום חלופי. |
תרשים 1. כיסוי הצד השמאלי
חלקי שירות

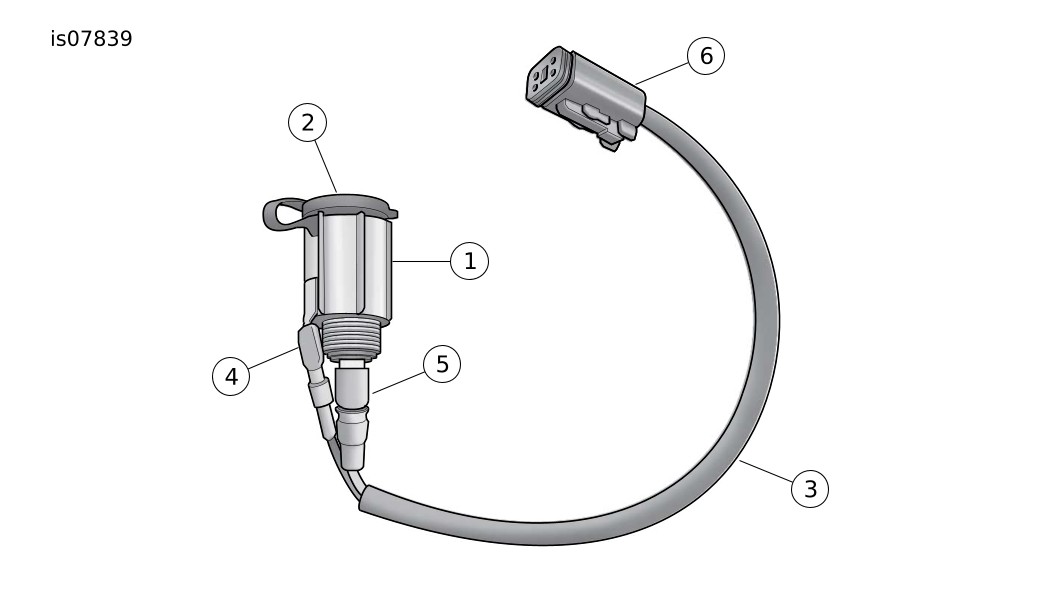

תרשים 2. שקע כוח נוסף 12 וולט
טבלה 1. טבלת חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | מכלול השקע (כולל את גוף השקע ואת המעטפת החיצונית) | לא נמכר בנפרד |
2 | כיסוי השקע | לא נמכר בנפרד |
3 | רתמה | לא נמכר בנפרד |
4 | חוט שחור | לא נמכר בנפרד |
5 | חוט כתום | לא נמכר בנפרד |
6 | מחבר "4A" | לא נמכר בנפרד |
