ערכות מראה
J054142024-01-24
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
91315-04, 91657-02, 91696-05A, 91697-06A, 91965-98, 92096-05, 92190-06, 92398-09, 92410-09, 92416-08, 92423-08, 92441-10, 56000006, 56000090, 56000135, 56000136, 56000137, 56000171, 56000262, 56000294, 56000301, 56000305, 56000343, 56000344 | משקפי בטיחות, מפתח מומנט |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

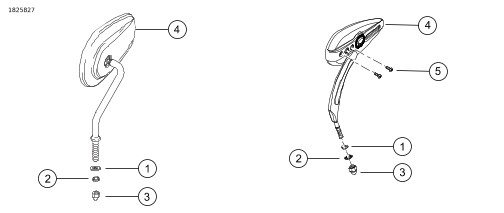

תרשים 1. תכולת הערכה: ערכות מראה
טבלה 2. תכולת הערכה: ערכות מראה
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 4 | דסקית שטוחה | 6771A (כסף) 6926 (שחור) | לכל הערכות האחרות |
| 2 | דסקית שטוחה, שחור | 12404 (שחור) | ערכות 56000135, 56000171, 56000294, 5600305 | |
| 2 | 2 | דסקית נעילה | 7127 (כסף) 7155 (שחור) | |
| 7155 | ערכה 56000301 | |||
| 3 | 2 | אום כיפה משושה | 7736 (כסף) 8196 (שחור) | |
| 7331 (כסף) | ערכה 56000301 | |||
| 7352 (שחור) | ערכות 56000135, 56000294, 56000305 | |||
| 10400082 (שחור) | ערכות 56000343, 56000344 | |||
| 4 | 1 | מראה, שמאל / ימין | לא נמכר בנפרד | ערכות 91315-04 (עיטור גולגולת Willie G Skull, כרום), 91965-98 (Aluminator), 92190-06 (Split Vision), 92398-09 (Tribal שחור), 92410-09 (Tribal, כרום), 92441-10 (Edge Cut Stem), 56000006 (Slipstream), 56000090 (Edge Cut Dome), 56000171 (עיטור גולגולת Willie G Skull, שחור) |
| מראה, שמאל מראה, ימין | 91928-03 91927-03 | ערכה 91657-02 (Bullet) | ||
| מראה, שמאל מראה, ימין | 92176-05A 92175-05A | ערכה 91696-05A (Tailfin) | ||
| מראה, שמאל מראה, ימין | 92063-06A 92062-06A | ערכה 91697-06A (Profile בהתאמה אישית) | ||
| מראה, שמאל מראה, ימין | 91949-05 91987-05 | ערכה 92096-05 (Buckshot כרום) | ||
| מראה, שמאל מראה, ימין | 92417-08 92419-08 | ערכה 92416-08 (Buckshot שחור) | ||
| מראה, שמאל מראה, ימין | 92424-08 92426-08 | ערכה 92423-08 (Dome Billet) | ||
| מראה, שמאל מראה, ימין | 56000125 56000126 | ערכה 56000135 (Airflow, שחור) | ||
| מראה, שמאל מראה, ימין | 56000138 56000139 | ערכה 56000136 (Dominion, שחור) | ||
| מראה, שמאל מראה, ימין | 56000146 56000147 | ערכה 56000137 (Dominion, ברונזה) | ||
| מראה, שמאל מראה, ימין | 56000274 56000275 | ערכה 56000262 (66 Collection, שחור) | ||
| מראה, שמאל מראה, ימין | 56000300 56000295 | ערכה 56000294 (Empire, שחור) | ||
| מראה, שמאל מראה, ימין | 56000302 56000306 | ערכה 56000301 (Empire, כרום) | ||
| מראה, שמאל מראה, ימין | 56000303 56000299 | ערכה 56000305 (Empire, שחור Edge Cut) | ||
| מראה, שמאל מראה, ימין | 56000372 56000370 | ערכה 56000343 (Switchback, שחור) | ||
| מראה, שמאל מראה, ימין | 56000373 56000371 | ערכה 56000344 (Switchback, כסף) | ||
| 5 | 2 | בורג כוונון | לא נמכר בנפרד | |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
דגמי XG
הסר

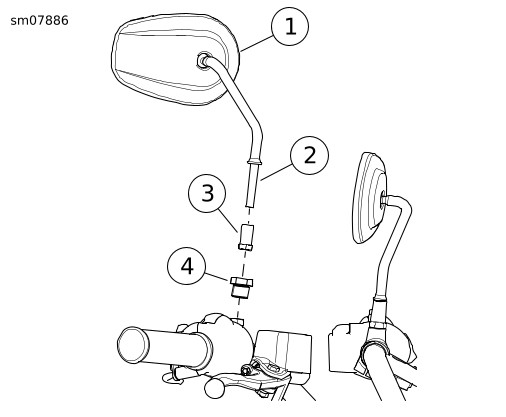

| 1. | איור 2 הסר את המראה. a. הסר מראה (1) b. הסר את אום הצינור (3). c. הסר את כן המראה (4) |
התקנה
| 1. | איור 2 התקן את המראה. a. התקן את כן המראה (4) הדק. מומנט: 11,7–14,3 N·m (104–127 in-lbs) b. התקן את אום הצינור (3) על מוט המראה (2). הדק בכוח היד. c. התקן את המראה ואום הצינור לכן המראה. הדק בכוח היד. d. כוונן את המראה. e. הדק את אום הצינור. מומנט: 11,7–14,3 N·m (104–127 in-lbs) |
| 1 | מראה |
| 2 | מוט המראה |
| 3 | אום הצינור |
| 4 | כן מראה |
תרשים 2. מראה
כל הדגמים האחרים
הסר
| 1. | הסר והשלך את המראה הקיימת. a. השלך את כל דסקיות הנעילה ואומי הכיפה ששימשו להתקנת המראה ציוד מקורי (OE) . |
התקנה
| 1. | איור 1 התקן דסקית שטוחה (1) על מוט המראה (המיקום העליון) עבור כל המראות חוץ ממס' חלק 91696-05A, 92398-09 ו-92410-09. | |
| 2. | עבור דגמים המצוידים במאותתי פנייה המותקנים בצד התחתון של בתי ידיות הבקרה (למעט דגמי XL משנת 2004 ואילך): קבע את המראה בצד שמאל בעזרת דסקית הנעילה (2) ואום הכיפה (3) מהערכה. | |
| 3. | קבע את המראה הימנית רק בעזרת דסקית הנעילה (2) ואום הכיפה (3) מהערכה וסוגר מאותת הפנייה. | |
| 4. | דגמים המצוידים במאותתי פנייה שאינם מותקנים בבתי ידיות הבקרה: הכנס את בורגי החף של המראה לקדחים בבית ידית הבקרה. a. קבע את המראות בעזרת הדסקיות השטוחות (1) במיקומים העליון והתחתון, דסקיות הנעילה (2) ואומי הכיפה (3) מהערכה. | |
| 5. | כוון את מראות שדה הראייה נאות והדק. בדוק כיוונים ושנה מחדש במידת הצורך. הערה Harley-Davidson Motor Company אינה יכולה לבדוק ולהמליץ במפורש על ההתאמה ביחס לכל שילוב אפשרי של מראה וכידון. לכן, לאחר התקנה של מראות או כידון חדשים, ולפני הפעלת הרכב, בדוק כי המראות מספקות למפעיל שדה ראייה ברור של השטח מאחוריו. a. הדק את אום הכיפה (3). מומנט: 14–16 N·m (10–12 ft-lbs) |
כוונון ציר המראה
| 1. | ערכות 56000136, 56000137, 56000171: כוונן את מתח הציר. a. איור 1 הדק את בורגי הכוונון (5) בהדרגה למומנט המבוקש כנדרש. הדק. מומנט: 1,1–4 N·m (10–35 in-lbs) b. בדוק את ההתנגדות של ציר המראה והמשך להדק למומנט המבוקש כנדרש. אל תחרוג מעל לערך של 35 פאונד-אינץ' . |
