ערכת הרחבה של גופי תאורה SPECTRA GLO עם נורות LED בגווני אדום/ירוק/כחול
J062652020-07-10
מספרי ערכה
68000214
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
נדרשת רכישה נפרדת של ערכת יחידת הבקרה לנורות ה-LED (מס' חלק
68000218
), אם טרם הותקנה.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
גופי התאורה Spectra Glo מתוכננים ומיועדים אך ורק למטרת תצוגה. ייתכן שיש חוקים מקומיים האוסרים על שימוש באורות צבעוניים או בתאורה לא ישירה במהלך הנסיעה ברכב ברחובות ציבוריים. בדוק את החוקים המקומיים לפני ההתקנה.
עומס יתר חשמלי
התראה
ניתן להעמיס יתר על המידה את מערכת הטעינה של הרכב על ידי הוספת יותר מדי אביזרי חשמל. אם כלל הציוד החשמלי הפועל בעת ובעונה אחת צורך יותר חשמל מכפי שהמערכת יכולה להפיק, צריכת החשמל עלולה לגרום להתרוקנות המצבר ולגרום נזק למערכת החשמל של הרכב. (00211d)
אזהרהבעת התקנת אביזר חשמלי כלשהו, הקפד שלא לחרוג מעבר לדירוג המרבי של עוצמת הזרם המרבית של הנתיך או מפסק המעגל המגן על המעגל שבו מבוצע השינוי. חריגה מעבר לעוצמת הזרם המרבית עלולה לגרום לתקלות חשמליות, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00310a)
התקנה
הערה
לפני ההתקנה, נקה בסבון ובמים את האזורים שבהם יותקנו גופי התאורה, ואפשר להם להתייבש באופן יסודי. הסר לכלוך, אבק ומשקעים קשים מהאזורים ברכב שבהם תותקן התאורה.
טמפרטורת הסביבה צריכה להיות
לפחות 10 °C (50,0 °F)
לצורך הדבקה נאותה של גופי התאורה ויחידת הבקרה על משטחי הרכב.
אסור להתקין את גופי התאורה במרחק של פחות מ-
63,5 mm (2½ in)
מצינורות המפלט או עממי הפליטה, ויש להקפיד על מרווח של
38,1 mm (1½ in)
מהצילינדרים של המנוע וראשי הצילינדרים.
אסור להתקין את גופי התאורה כשהאור מופנה ישירות מהרכב כלפי חוץ. התקן את גופי התאורה כך שהאור ישתקף באמצעות משטחי הכרום והמשטחים הצבועים של הרכב.
אסור לבצע פיתולים מוגזמים או תפניות בזווית של 90°. עלול להיגרם נזק לגוף התאורה עקב זאת.
ניתן לחבר את ערכות Spectra Glo RGB במגוון דרכים. דוגמאות אפשריות הן חיבור בשרשרת, חיבור T וחיבור Y. יש להתקין תמיד מכסה קצה על קצה פתוח של רתמת חיווט או גוף תאורה. למידע נוסף עיין בפרק "מידע חישוב על עומסי Spectra Glo".
ניתן להתקין את גופי התאורה של Spectra Glo במגוון מקומות. ניתן לבצע את ההתקנה על משטח ישר או קמור. גופי תאורה אלה מספקים תאורה לא ישירה המאירה חלקים ופרטים מכניים, את גימור הרכב או יוצרת אפקטים על הקרקע.
אופנועים עם נתיך ראשי
| 1. | עיין במדריך הטיפולים. הסר את הנתיך הראשי. |
אופנועים ללא נתיך ראשי
אזהרהנתק תחילה את כבל הסוללה השלילי (-). אם הכבל החיובי (+) נוגע בהארקה כאשר הכבל השלילי (-) מחובר, עלולים להיווצר ניצוצות אשר יגרמו להתפוצצות המצבר, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00049a)
| 1. | עיין במדריך הטיפולים. פעל לפי ההנחיות לניתוק כבלי המצבר, והתחל בכבל השלילי (-). |
הערה
בדגמי XL משנת 2004 ואילך (Sportster
®
), הכי קל לנתק את הכבל של הקוטב השלילי של המצבר
ליד גל הארכובה של המנוע
.
| 1. | אם ערכת יחידת הבקרה (מספר חלק 68000218) אינה מותקנת, יש להתקין אותה בשלב זה לפי ההנחיות באותה ערכה. | |||||||||||||
| 2. | איור 2 הנח את גופי התאורה (התקנה יבשה) (1) ואת רתמות החיווט (3 ו-5) בתצורה המבוקשת. | |||||||||||||
| 3. | שים מכסה קצה בקצה של כל גוף תאורה. | |||||||||||||
| 4. | כדי להתקין את גופי התאורה, נקה את האזורים המיועדים להתקנה בתמיסה של אלכוהול איזופרופיל ביחס 50-70%. | |||||||||||||
| 5. | הערה יש לפעול בזהירות בעת מיקום גוף התאורה על הרכב. הדבק מיועד לשימוש חד-פעמי. הסרת גוף התאורה תגרום נזק לדבק. a. חבר את רתמת החיווט (1) לגוף התאורה (5). התקן את סרט ההדבקה הדו-צדדי (2) על מחבר רתמת החיווט (6). b. הסר את הציפוי מהצד האחורי של חומר ההדבקה (2, 3) בגוף התאורה (5) וקצות המחבר (4, 6). c. הנח בזהירות את גוף התאורה במקומו על פני הרכב. d. לחץ בחוזקה למקום. e. החזק את גוף התאורה במקומו ולחץ עליו היטב במשך מספר שניות. f. חזור על הפעולה עם שאר גופי התאורה. |
תרשים 1. | ||||||||||||
| 6. | אסוף את רתמות החיווט של יחידת הבקרה וגופי התאורה. הצמד את רתמות החיווט למקומן באזיקונים. |
הערה
יש לאפשר לפחות 24 שעות, לאחר התקנת יחידת הבקרה וגופי התאורה לפני חשיפת אזורי ההתקנה לשטיפה נמרצת, סילון מים חזק או מזג אוויר קיצוני.
חוזק ההדבקה יגדל לכוח המרבי לאחר 72 שעות בטמפרטורת חדר רגילה.
עיין בעלון המידע J06266, יחידת בקרה ושלט רחוק של Spectra Glo, למידע על התקנה של מספר מוצרי RGB.
חלקי שירות

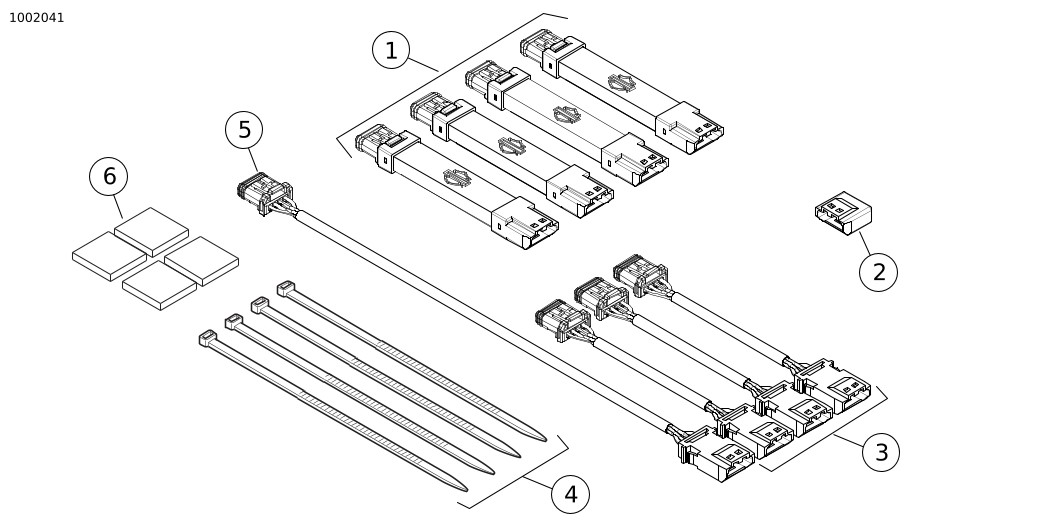

תרשים 2. חלקי שירות, ערכות גופי תאורה Spectra Glo
חלקי שירות
טבלה 1. טבלת חלקי שירות
ערכה | פריט | תיאור (כמות) | מספר חלק |
|---|---|---|---|
68000213 | 1 | גוף תאורה, נורות LED, R/G/B, (4) | 68000212
*
|
2 | מכסה קצה | 69201597 | |
3 | רתמת הארכה לחיווט, 3 אינץ' (3) | 69201525
*
| |
4 | אזיקון (4) | 10006 | |
5 | רתמת הארכה לחיווט, 8 אינץ' | 69201529 | |
6 | סרט הדבקה דו-צדדי VHB (4) | 68000212-_09 | |
*החלק נמכר בנפרד ביחידות בודדות, ולא בכמות המסופקת בערכה. | |||
מידע חישוב על עומסי Spectra Glo
מערכת Spectra Glo מוגבלת לזרם של עד 3,000 מילי-אמפר. השתמש בטבלה הבאה כדי לקבוע את משיכת הזרם הכוללת של התצורה המבוקשת. חשב את משיכת הזרם הכוללת באמצעות הכפלה של מספר הערכות (כל שורה) בעצמה הנקובה של זרם המשיכה. חבר את כל התוצאות. הערך המתקבל צריך להיות שווה ל-3,000 מילי-אמפר או קטן ממנו. הדוגמה להלן מתארת כיצד לחשב את העומס הכולל של המערכת.
טבלה 2. דוגמת חישוב לערכות Spectra Glo
שם ערכה | מספר חלק של הערכה | כמות ערכות | זרם במילי-אמפר | סך הכול |
|---|---|---|---|---|
מדרכי הרוכב | 50500492 | 1 | 500 | 500 |
רגלית נוסע | 50500495 | 1 | 350 | 350 |
פתחי מעטפת | 68000194 | 275 | ||
תאורת רמקול (שלב I) | 68000232 | 125 | ||
תאורת רמקול (שלב II עגול) | 68000231 | 1 | 125 | 125 |
תאורת רמקול (שלב II תיק אוכף) | 68000233 | 125 | ||
גופי תאורה ערכת בסיס (6) | 68000213 | 2 | 450 | 900 |
גופי תאורה ערכת הרחבה (4) | 68000214 | 1 | 300 | 300 |
* הסך הכולל של המערכת חייב להיות עד 3000 מילי-אמפר לכל היותר. | הסך הכולל של המערכת = | 2175 | ||
טבלה 3. חישוב אביזרי Spectra Glo RGB
שם ערכה | מספר חלק של הערכה | כמות ערכות | זרם במילי-אמפר | סך הכול |
|---|---|---|---|---|
מדרכי הרוכב | 50500492 | 500 | ||
רגלית נוסע | 50500495 | 350 | ||
פתחי מעטפת | 68000194 | 275 | ||
תאורת רמקול (שלב I) | 68000232 | 125 | ||
תאורת רמקול (שלב II עגול) | 68000231 | 125 | ||
תאורת רמקול (שלב II תיק אוכף) | 68000233 | 125 | ||
גופי תאורה ערכת בסיס (6) | 68000213 | 450 | ||
גופי תאורה ערכת הרחבה (4) | 68000214 | 300 | ||
* הסך הכולל של המערכת חייב להיות עד 3000 מילי-אמפר לכל היותר. | הסך הכולל של המערכת = | |||
טבלה 4. אביזרי Spectra Glo RGB
אביזרים | מספר חלק |
|---|---|
שלט רחוק | 68000217 |
מכסה JAE | 69201597 |
רתמת Y (תלת-כיוונית) | 69201594 |
רתמת קישור 3 אינץ' | 69201525 |
רתמת קישור 8 אינץ' | 69201529 |
רתמת קישור 24 אינץ' | 69201530 |
מגשר 24 אינץ' עם טבעת | 69201595 |
רתמת קישור 48 אינץ' | 69201625 |
