בקר תאורת LED בצבעי R/G/B (אדום/ירוק/כחול) מסוג SPECTRA GLO
J062662022-06-21
כללי
מספרי ערכה
68000218
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
הערה
שמור גיליון הוראות זה לצורך התקנה והפעלה עתידית של ערכות תאורת R/G/B אחרות.
תכולת הערכה
אזהרה
כלולה בפנים סוללת כפתור או מטבע. מסוכן במקרה של בליעה, עלול לגרום למוות או לפציעה חמורה. (13807a)
דרישות התקנה
רכישה בנפרד של ערכת חיבור חשמלי (מס' חלק 69201526 או 69201636), אלא אם כבר קיימת התקנה.
כאשר אביזרים נוספים מחוברים לרתמת החיווט הראשית, יש להשתמש ברתמת מתאם מעגל עם מתג (מס' חלק 69201706) המוצעת כאופציה בשילוב עם ערכה זו.
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הערה
ערכת בקר זו מיועדת להפעלה של ערכות תאורת LED שונות מסוג Spectra Glo.
כל ערכות תאורת ה-LED מסוג Spectra Glo מתוכננות ומיועדות אך ורק למטרת תצוגה. ייתכן שיש חוקים מקומיים האוסרים על שימוש באורות צבעוניים או בתאורה לא ישירה במהלך הנסיעה ברכב ברחובות ציבוריים. בדוק את החוקים המקומיים לפני ההתקנה.
עומס יתר חשמלי
התראה
ניתן להעמיס יתר על המידה את מערכת הטעינה של הרכב על ידי הוספת יותר מדי אביזרי חשמל. אם כלל הציוד החשמלי הפועל בעת ובעונה אחת צורך יותר חשמל מכפי שהמערכת יכולה להפיק, צריכת החשמל עלולה לגרום להתרוקנות המצבר ולגרום נזק למערכת החשמל של הרכב. (00211d)
אזהרה
בעת התקנת אביזר חשמלי כלשהו, הקפד שלא לחרוג מעבר לדירוג המרבי של עוצמת הזרם המרבית של הנתיך או מפסק המעגל המגן על המעגל שבו מבוצע השינוי. חריגה מעבר לעוצמת הזרם המרבית עלולה לגרום לתקלות חשמליות, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00310a)
עיין בנושא "מידע לחישוב העומס של SPECTRA GLO" בהמשך מסמך זה לקבלת מידע נוסף.
תכולת הערכה
איור 2 ו טבלה 1 .
תקנות ה-FCC
מזהה ה-FCC: M3N68000217
התקן זה עומד בדרישות פרק 15 של חוקי ה-FCC ובתקן(י) RSS פטור מרישיון של Industry Canada. ההפעלה כפופה לשני התנאים הבאים: (1) אסור להתקן זה לגרום להפרעה מזיקה, ו-(2) התקן זה חייב לקבל כל הפרעה שמתקבלת, לרבות הפרעה העלולה לגרום לפעולה בלתי רצויה.
הערה
שינויים או התאמות שנעשו ביחידה זו ללא אישור מפורש של Continental עלולים לבטל את תוקף האישור מטעם FCC להפעלת ציוד זה.
ציוד זה נבדק ונמצא עומד במגבלות להתקנים דיגיטליים Class B, לפי סעיף 15 של תקנות ה-FCC. מגבלות אלה נועדו לספק הגנה סבירה מפני הפרעות מזיקות של התקנה באזור מגורים. ציוד זה יוצר אנרגיית תדר רדיו, משתמש בה ועלול להקרין אותה, ואם אין מתקינים אותו ומשתמשים בו בהתאם להוראות, הוא עלול לגרום להפרעות בתקשורת רדיו. עם זאת, אין ערובה לכך שהפרעה לא תתרחש בהתקנה כלשהי. אם ציוד זה גורם להפרעות מזיקות לקליטה של שידורי רדיו או טלוויזיה, הניתנות לגילוי על-ידי הפעלת הציוד לסירוגין, מומלץ למשתמש לנסות לתקן את ההפרעה בעזרת אחד או יותר מהאמצעים הבאים:
    • כוונן מחדש או מקם מחדש את האנטנה.
    • הגדל את המרחק בין הציוד למקלט.
    • חבר את הציוד לשקע במעגל שונה מזה שאליו מחובר המקלט.
    • התייעץ עם הסוכן או עם טכנאי רדיו או טלוויזיה מנוסה לקבלת עזרה.

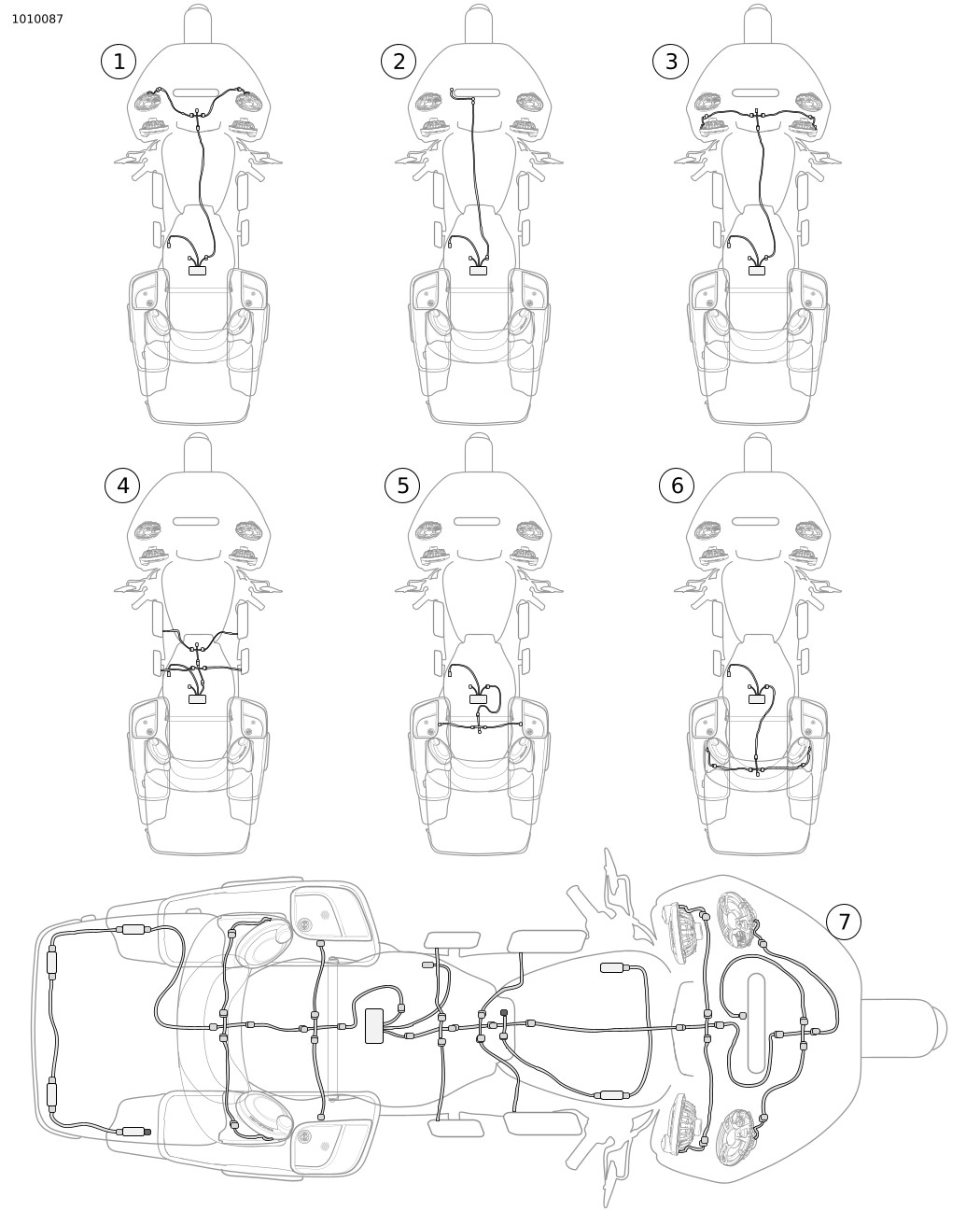

מיקום הרתמה של תאורת RGB (צירופי תאורה נפוצים)
1בקר ותאורת R/G/B לרמקול עליון
2בקר ותאורת R/G/B לפתח אוורור
3בקר ותאורת R/G/B לרמקול תחתון
4בקר ותאורת R/G/B למשענת רגל
5בקר ותאורת R/G/B לרמקול תא האוכף
6בקר ותאורת R/G/B לרמקול Tour-Pak
7בקר וכל תאורות ה-R/G/B
תרשים 1.
התקנה
1. עיין במדריך הטיפולים. הסר את המושב.
2. עיין במדריך הטיפולים. הסר את הכיסוי שבצד השמאלי.
3.
הערה
החל מדגמי Touring משנת 2017 ואילך, מחבר אביזרים 3-פינים שחור לחלקים ואביזרים נמצא מתחת לכיסוי הצד הימני. עיין במדריך הטיפולים לקבלת מידע נוסף.
דגמים עם מחבר אביזרים: התקן את ערכת חיבור האביזרים (מס' חלק 69201526), אלא אם ההתקנה כבר קיימת. המשך לשלב 5.
4. דגמים ללא מחבר אביזרים: התקן את ערכת חיבור האביזרים (מס' חלק 69201636).
5. איור 2 בחר מיקום מתאים להתקנת הבקר (5) מתחת למושב או מתחת לכיסוי הצד השמאלי. השתמש בדבק הדו-צדדי (3) המסופק בערכה או באזיקונים (1).
6.
הערה
נקה את אזור ההתקנה של הבקר בסבון. יש לאפשר ייבוש יסודי. הסר לכלוך, אבק ומשקעים קשים מהאזורים ברכב שבהם תותקן התאורה.
טמפרטורת הסביבה צריכה להיות לפחות 10 °C (50,0 °F) לצורך הדבקה נאותה של הבקר על משטחי הרכב.
חובה להתקין כיסוי קצה (2) על הקצה של שרשרת התאורה שאינו בשימוש.
7. חבר את רתמת הבקר לרתמה החשמלית של האביזרים.
8. צרור את החוטים מהבקר. השתמש באזיקונים (1) כדי לאבטח את חוטי הבקר ואת כל החיווט בין האורות.
9. עיין במדריך הטיפולים. התקן את כיסוי הצד השמאלי.
10. עיין במדריך הטיפולים. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח.
חלקי שירות

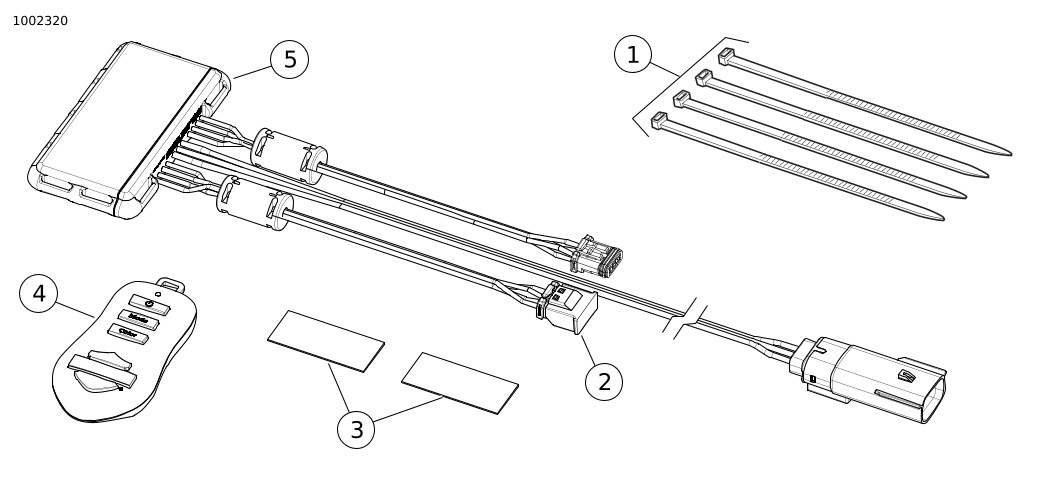

תרשים 2. חלקי שירות, ערכת בקר Spectra Glo
חלקי שירות
טבלה 1. טבלת חלקי שירות
ערכה
פריט
תיאור (כמות)
מספר חלק
68000218
1
אזיקון (4)
10006
2
מכסה קצה
69201616
3
סרט הדבקה, דו-צדדי (2)
לא נמכר בנפרד
4
שלט-רחוק, בקר תאורת LED בצבעי R/G/B
68000217
5
בקר, תאורת LED בצבעי R/G/B
68000219
מידע חישוב על עומסי Spectra Glo
מערכת Spectra Glo מוגבלת לזרם של עד 3,000 מילי-אמפר. השתמש בטבלה הבאה כדי לקבוע את משיכת הזרם הכוללת של התצורה המבוקשת. חשב את משיכת הזרם הכוללת באמצעות הכפלה של מספר הערכות (כל שורה) בעצמה הנקובה של זרם המשיכה. חבר את כל התוצאות. הערך המתקבל צריך להיות שווה ל-3,000 מילי-אמפר או קטן ממנו. הדוגמה להלן מתארת כיצד לחשב את העומס הכולל של המערכת.
טבלה 2. דוגמת חישוב לערכות Spectra Glo
שם ערכה
מספר חלק של הערכה
כמות ערכות
זרם במילי-אמפר
סך הכול
מדרכי הרוכב
50500492
1
500
500
רגלית נוסע
50500495
1
350
350
פתחי מעטפת
68000194
275
תאורת רמקול (שלב I)
68000232
125
תאורת רמקול (שלב II עגול)
68000231
1
125
125
תאורת רמקול (שלב II תיק אוכף)
68000233
125
גופי תאורה ערכת בסיס (6)
68000213
2
450
900
גופי תאורה ערכת הרחבה (4)
68000214
1
300
300
* הסך הכולל של המערכת חייב להיות עד 3000 מילי-אמפר לכל היותר.
הסך הכולל של המערכת =
2175
טבלה 3. חישוב אביזרי Spectra Glo RGB
שם ערכה
מספר חלק של הערכה
כמות ערכות
זרם במילי-אמפר
סך הכול
מדרכי הרוכב
50500492
500
רגלית נוסע
50500495
350
פתחי מעטפת
68000194
275
תאורת רמקול (שלב I)
68000232
125
תאורת רמקול (שלב II עגול)
68000231
125
תאורת רמקול (שלב II תיק אוכף)
68000233
125
גופי תאורה ערכת בסיס (6)
68000213
450
גופי תאורה ערכת הרחבה (4)
68000214
300
* הסך הכולל של המערכת חייב להיות עד 3000 מילי-אמפר לכל היותר.
הסך הכולל של המערכת =
טבלה 4. אביזרי Spectra Glo RGB
אביזרים
מספר חלק
מחזיק מפתחות
68000217
מכסה JAE
69201597
רתמת Y (תלת-כיוונית)
69201594
רתמת קישור 3 אינץ'
69201525
רתמת קישור 8 אינץ'
69201529
רתמת קישור 24 אינץ'
69201530
מגשר 24 אינץ' עם טבעת
69201595
רתמת קישור 48 אינץ'
69201625
הפעלת SPECTRA GLO

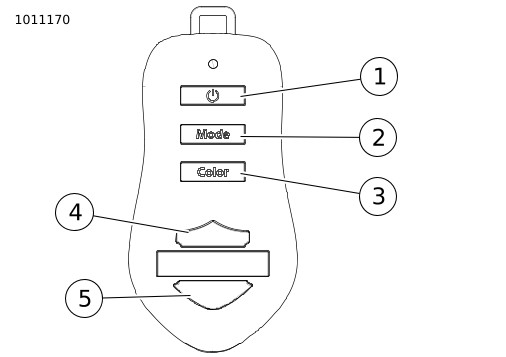

מחזיק מפתחות
1הפעלה (מופעל או כבוי)
2מצב
3שינוי הצבע
4גלילה מעלה
5גלילה מטה
תרשים 3. מחזיק מפתחות
הגדרות ברירת מחדל
  • הבקר והשלט-רחוק מסופקים כשהם מצומדים. עיין בנושא "צימוד שלט-רחוק", אם צריך לעדכן את השלט-רחוק.
  • See Figure 4. קיימות הגדרות מראש של שבעה אזורי צבע. לכל אחת יש מספר גוונים:
    1. לבן
    2. ירוק
    3. מים (aqua)
    4. כחול
    5. ורוד
    6. אדום
    7. צהוב
  • קיימים שלושה מצבי צבע:
    1. הארה ברציפות
    2. הבהוב
    3. עמעום

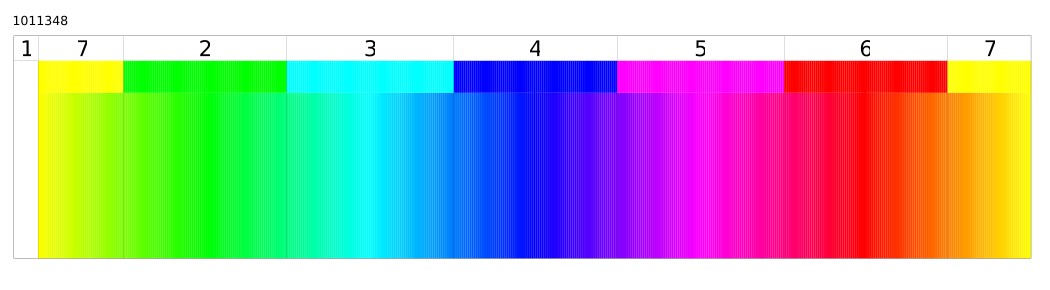

תרשים 4. ספקטרום הצבעים
פעולה
הפעלה וכיבוי של המערכת
הערה
לאחר העברת מערכת ההצתה של הרכב למצב מחובר, האורות יחזרו להגדרה האחרונה שבה היו כשמערכת ההצתה של הרכב הועברה למצב מנותק.
1. הער את הבקר ממצב שינה לחיסכון בחשמל על-ידי סיבוב של מתג ההתנעה למצב Ignition (הצתה) או Accessory (אביזרים).
2. See Figure 3. לחץ על לחצן ההפעלה (1) בשלט-רחוק.
שינוי המצב
1. See Figure 3. לחץ על לחצן המצב (2) כדי לעבור בין שלושת המצבים.
2. כוונן את מהירות ההבהוב והעמעום:
a. הגדר את המצב להבהוב או עמעום.
b. לחץ על כפתור הגלילה מעלה (4) כדי להגביר בהדרגה את המהירות. לחץ ברציפות כדי להגביר מהר את המהירות.
c. לחץ על כפתור הגלילה מטה (5) כדי להפחית בהדרגה את המהירות. לחץ ברציפות כדי להפחית מהר את המהירות.
3. בפעם הבאה שיתחדש מצב הצבע של הבהוב או עמעום, בחירת המהירות הקודמת תתחדש, אלא אם שונתה.
שינוי הצבע
1. See Figure 3. לחץ על לחצן שינוי הצבע (3) כדי לגלול בין אזורי הצבע ולשנות את הצבע.
2.
הערה
לא ניתן לבחור בגוון באזור הצבע הלבן.
כוונן את גוון הצבע:
a. הגדר את המצב להארה ברציפות.
b. לחץ לחיצות חוזרות ונשנות על לחצן הגלילה מעלה (4) או לחצן הגלילה מטה (5) כדי לשנות לאט את הגוון. לחץ על הלחצן ברציפות כדי לשנות מהר את הגוון.
צימוד השלט-רחוק
1.
הערה
See Figure 5. התושבת לטבעת המפתח (3) עלולה ליפול כאשר מסירים את המכסה. היזהר שלא לאבד חלק זה.
See Figure 5. הסר את ארבעת בורגי הקיבוע בצד האחורי של מכסה השלט-רחוק. הסר את המכסה.
2. סובב את מתג ההצתה למצב Ignition (הצתה) או Accessory (אביזרים).
3. נתק את מחבר הזנת המתח של הבקר למשך 10 שניות.
4. חבר את מחבר הזנת המתח של הבקר. מצב הצימוד פעיל למשך 15 שניות בלבד.
5. לחץ ברציפות על הלחצן (2) עד שתאורת Spectra Glo ברכב תשלים מחזור מלא של מעבר דרך כל שבעת אזורי הצבע.
6. התקן את כיסוי השלט-רחוק.
איפוס לברירות מחדל של היצרן
1. בצע את שלבים 1-4 המפורטים בנושא "צימוד השלט-רחוק".
2. See Figure 5. לחץ ברציפות על הלחצן (2) עד שתאורת Spectra Glo ברכב תשלים מחזור מלא של מעבר דרך כל שבעת אזורי הצבע. המשך ללחוץ ברציפות 5 שניות נוספות עד שתאורת Spectra Glo ברכב תשלים עוד מחזור מלא של מעבר דרך כל שבעת אזורי הצבע.
3. התקן את כיסוי השלט-רחוק.
החלף סוללה במחזיק מפתחות
1.
הערה
התושבת לטבעת המפתח (3) עלולה ליפול כאשר מסירים את המכסה. היזהר שלא לאבד חלק זה.
See Figure 5. הסר את ארבעת בורגי החיבור בצד האחורי של מכסה השלט-רחוק. הסר את המכסה.
2. דחוף את הסוללה (1) כדי להוציא אותה מתוך הבית שלה.
3. הכנס סוללה חדשה (CR2032 או שוות ערך) כאשר הקוטב החיובי (+) פונה למעלה.
4. התקן את כיסוי השלט-רחוק.

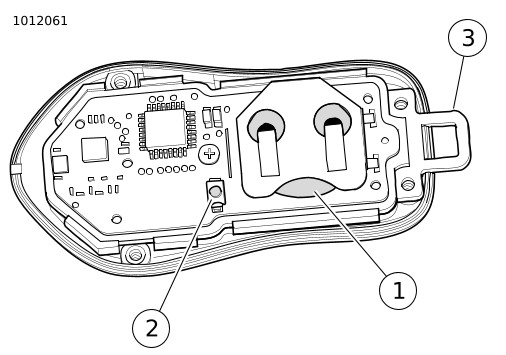

1מצבר
2לחצן האיפוס
3תושבת טבעת המפתח
תרשים 5. סוללה ואיפוס השלט-רחוק
תכונות נוספות
1. מצב שינה פעילה
a. הפחתת צריכת הזרם מהסוללה כשהמערכת במצב המתנה לפקודות מהשלט-רחוק (המערכת כבויה).
b. מצב זה מופעל למשך 60 דקות מאז הלחיצה האחרונה על לחצן כאשר המערכת כבויה.
2. מצב שינה עמוקה
a. המערכת נכבית כדי להפחית צריכת זרם עודפת מהסוללה כשמערכת ההצתה של הרכב במצב מנותק והמערכת אינה בשימוש.
b. מצב זה מופעל לאחר שהמערכת הייתה במצב שינה פעילה למשך יותר מ-30 דקות. כאשר מערכת ההצתה במצב OFF (מנותק) או כשמתח המערכת מתחת ל-11.5 וולט.
3. מצב נעילה כשהמנוע פועל
a. מטעמי בטיחות, כל הכפתורים בשלט-רחוק מושבתים. המצב משתנה באופן אוטומטי להארה ברציפות והאורות שומרים על הצבע הנוכחי שלהם.
b. מצב זה מופעל כאשר מתג ההתנעה של הרכב במצב IGN (התנעה) והמנוע פועל או כאשר מתח המצבר גבוה מ-13 וולט בקירוב.
4. כיבוי בעקבות צריכת-יתר או מתח-יתר
a. המערכת כבית כדי להגן מפני מתח-יתר של המערכת, קצרים במערכת ועומס-יתר על המערכת.
b. מצב זה מופעל כאשר מתח המערכת גבוה מ-16 וולט, יש קצר ברתמת החיווט למצבר או לארקה או שהצריכה המשותפת של מספר אביזרים חורגת מערך הסף המרבי של המערכת (3000 מילי-אמפר) (עיין בנושא "טבלה לחישוב העומס").
פתרון תקלות
עבור כל אחד מהתרחישים, בצע את פעולות התיקון לפי הסדר שלהן. המשך לשלב הבא רק אם התופעה לא נפתרה.
טבלה 5.
תופעה
תיקון
  • האורות אינם נדלקים
  • לחצני השלט-רחוק אינם פועלים
  1. ודא שערכת החיבור החשמלי (מס' חלק 69201526 או 69201636) פועלת כראוי.
  2. ודא שמתח הרכב הוא 11.5 עד 13 וולט בפינים של בקר המחבר (מצבר ומצב IGN), כאשר מערכת ההצתה במצב IGN (התנעה) או ACC (אביזרים).
    1. אם מערכת ההצתה של הרכב מועברת למצב IGN (התנעה) או ACC (אביזרים) והמתח גבוה מ-13 וולט, המערכת נמצאת במצב נעילה כשהמנוע פועל. ראה נושא "תכונות נוספות".
    2. אם מתח הרכב נמוך מ-11.8 וולט, המערכת נמצא במצב כיבוי עקב רמת טעינה נמוכה של המצבר. ראה נושא "תכונות נוספות".
  3. ודא שאין צורך להחליף את סוללת השלט-רחוק. עיין בנושא "החלפת הסוללה".
  4. בצע את נוהל "צימוד השלט-רחוק". עיין בנושא "צימוד השלט-רחוק".
  • המטען המחובר והלחצנים בשלט-רחוק אינם פועלים
  • המטען המחובר והאורות תקועים במצב הארה ברציפות
  • האורות מוגדרים למצב הבהוב או עמעום, המטען המחובר והמערכת מוגדרים למצב הארה ברציפות
    הערה
    חיבור מטען כשמערכת ההצתה של הרכב במצב IGN (התנעה) או ACC (אביזרים) יכולה לגרום למערכת להיכנס למצב נעילה כשהמנוע פועל. ראה נושא "תכונות נוספות".
  1. ודא שמתח המערכת הוא 11.5 עד 13 וולט בפינים של סוללת הבקר ומצב IGN, כאשר מערכת ההצתה במצב IGN (התנעה) או ACC (אביזרים).
  1. אם מתח המערכת גבוה מ-13 וולט, האורות נמצאים במצב נעילה כשהמנוע פועל. ראה נושא "תכונות נוספות".
  2. העבר את מערכת ההצתה של הרכב למצב OFF (מנותק) ובדוק את התפקוד.
  • אזורי הצבע אינם נראים כמו הצבעים במדריך - -הצבעים נראים דומים מאוד
  1. חפש אחר קצרים ברכיבים או בחיווט תאורת ה-RGB, החל מהבקר, באמצעות ניתוק של מקטעים בודדים או קבוצות אביזרים.
  • אני רוצה לכבות ולהדליק את האורות שלי בזמן נסיעה
  • אני רוצה שהאורות שלי יהבהבו בזמן נסיעה
  • האורות במצב הבהוב או עמעום, וכשמתניעים את הרכב, הם עוברים למצב הארה ברציפות
  1. במהלך נסיעה, האורות נמצאים במצב נעילה כשהמנוע פועל. ראה נושא "תכונות נוספות". מטעמי בטיחות, חובה להדליק את האורות ולבחור את הצבעים לפני התנעת המנוע.
  • מערכת ההצתה של הרכב מועברת למצב IGN (התנעה) או ACC (אביזרים) - האורות דלקו אבל אז כבו
  1. ודא שמתח המערכת הוא 11.5 עד 16 וולט בפינים של סוללת הבקר ומצב IGN, כאשר מערכת ההצתה במצב IGN (התנעה) או ACC (אביזרים).
  2. אם מתח המערכת גבוה מ-16 וולט, האורות נמצאים במצב כיבוי בעקבות צריכת-יתר או מתח-יתר. ראה נושא "תכונות נוספות".
  3. ייתכן שהרכב נמצא באחד ממצבי השינה. ראה נושא "תכונות נוספות".
  1. אם הרכב פעל בסיבובי סרק למשך פחות מ-90 דקות, הוא נמצא במצב שינה פעילה. ראה נושא "תכונות נוספות". לחץ על לחצן ההפעלה בשלט-רחוק כדי להדליק את האורות מחדש.
  2. אם הרכב פעל בסיבובי סרק למשך יותר מ-90 דקות, הוא נמצא במצב שינה עמוקה. ראה נושא "תכונות נוספות". הער את המערכת על-ידי סיבוב מתג ההתנעה של הרכב למצב IGN (התנעה) או ACC (אביזרים) לזמן קצר ולחץ על לחצן ההפעלה בשלט-רחוק כדי להדליק את האורות מחדש.
