ערכות מגן רוח לדגמי FLRT
J060232023-01-10
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
57400273, 57400274, 57400630, 57400631 | משקפי בטיחות |  |
(1) נדרשים רק כלים פשוטים וטכניקות פשוטות
תכולת הערכה

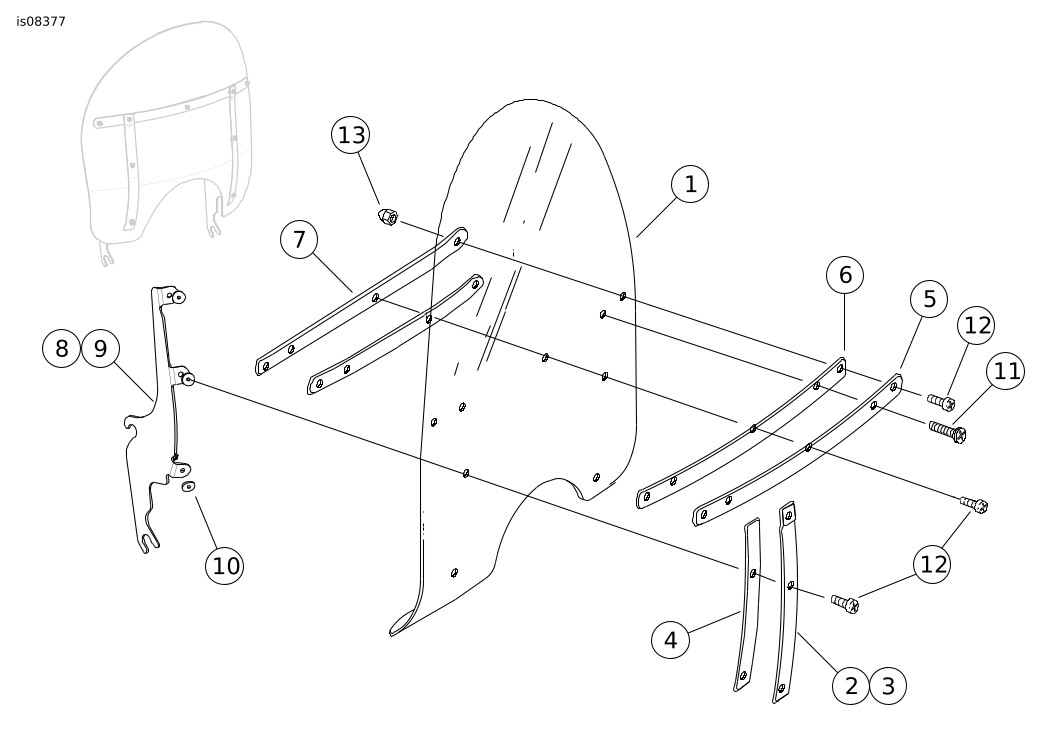

תרשים 1. תכולת הערכה: מגן רוח (אופייני)
טבלה 2. תכולת הערכה: ערכת מגן רוח
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 1 | מגן רוח, 16 אינץ' | 57400277 | |
| מגן רוח, 20 אינץ' | 57400278 | |||
| 2 | 1 | תומך אנכי חיצוני, ימין, פלדת אל-חלד | 58406-75A | |
| תומך אנכי חיצוני, ימין, שחור | 57400655 ערכת שירות | |||
| 3 | 1 | תומך אנכי חיצוני, שמאל, פלדת אל-חלד | 58408-75A | |
| תומך אנכי חיצוני, שמאל, שחור | 57400655 ערכת שירות | |||
| 4 | 2 | סרט הדבקה, תומך אנכי חיצוני, פלדת אל-חלד | 58417-77 | |
| סרט הדבקה, תומך אנכי חיצוני, שחור | 57400655 ערכת שירות | |||
| 5 | 1 | תומך אופקי חיצוני, פלדת אל-חלד | 58428-94 | |
| תומך אופקי חיצוני, שחור | 57400655 ערכת שירות | |||
| 6 | 2 | סרט הדבקה, תומך אופקי, פלדת אל-חלד | 58416-77A | |
| סרט הדבקה, תומך אופקי חיצוני, שחור | 57400655 ערכת שירות | |||
| 7 | 1 | תומך אופקי פנימי, פלדת אל-חלד | 58431-94 | |
| תומך אופקי פנימי, שחור | 57400655 ערכת שירות | |||
| 8 | 1 | תושבת התקנה, ימין, פלדת אל-חלד | 57400275 | |
| תושבת התקנה, ימין, שחור | 57400655 ערכת שירות | |||
| 9 | 1 | תושבת התקנה, שמאל, פלדת אל-חלד | 57400276 | |
| תושבת התקנה, ימין, שחור | 57400655 ערכת שירות | |||
| 10 | 6 | דסקית, תושבת מגן הרוח | 58416-776 | |
| 11 | 2 | בורג, ראש פן, TORX | 2452 | |
| 12 | 7 | בורג, ראש פן, TORX | 2921A | |
| 13 | 9 | אום כיפה משושה | 7651 | |
כללי
הערה
ייתכן שסרטון עזר כלול
בגיליון הוראות זה על מנת לסייע למתקין ולהראות בבירור חלק מסוים בהרכבה.
ניתן לאתר קישור לסרטון בסופו של גיליון הוראות זה.
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
התקנה
אזהרההתקנה לא נאותה של אביזרים או העמסה לא נכונה של מטען עלולות להשפיע על יציבות האופנוע והשליטה, וכתוצאה מכך לגרום למוות או לפגיעה חמורה. (00455b)
אזהרההעדר מרווח נאות בין חלקים נייחים וניידים עלול לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00378a)
הערה
בדוק את השמשה הקדמית עם סיום ההתקנה. ודא שהרכבת השמשה לא תגביל תנועה מלאה שמאלה או ימינה של מכלול המזלג הקדמי. אם קיימת הגבלה, התאם את השמשה לפי הצורך עד קבלת טווח תנועה תקין. פנה לאנשי שירות של Harley-Davidson לפתרון בעיות לפני רכיבה עם האביזר המותקן.
הערה
בדוק באופן סדיר את אביזרי החיבור. אסור בהחלט לרכוב עם חיבורים רופפים. חיבור רופף גורם ללחץ נוסף על החיבורים הנותרים, בנוסף לשמשה עצמה. עקב זאת עשוי להיגרם כשל מוקדם של הרכיבים.
| 1. | הנמך את מגן הרוח למקומו. | |
| 2. | הכנס בזהירות את תומכי הצד לטבעות התחתונות. | |
| 3. | הקפד לוודא שהמגרעות בכל אחת מהתושבות מוכנסות במלואן לטבעת הגומי. | |
| 4. | דחוף בעדינות את הקצה העליון של מגן הרוח לאחור עד שהמגרעות העליונות משתלבות במלואן בטבעות העליונות. |
תחזוקה
טיפול ושטיפה
הערה
התראה
השתמש רק במוצרים המומלצים מטעם Harley-Davidson על מגיני רוח של Harley-Davidson. אין להשתמש בכימיקלים חזקים או בתכשירים דוחי-מים אשר עלולים לגרום נזק לפני מגן הרוח, כגון התכהות או התערפלות. (00231c)
התראה
כדי לשמור על מגני רוח/מסיטי זרימת האוויר מפוליקרבונט יש לטפל בהם ולתחזק אותם בצורה נאותה. אם אין מטפלים בפוליקרבונט כראוי עלול להיגרם נזק למגן הרוח/מסיט זרימת האוויר. (00483e)
- אל תשתמש בבנזן, מדללי צבע, בדלק או בכל סוג אחר של חומרי ניקוי קשים על מגן הרוח. פעולה זו גורמת נזק למשטח.
- אל תנקה ביום חם במקום החשוף לקרינת השמש או בטמפרטורות גבוהות.
- אבקות ניקוי וחומרי ניקוי שוחקים או אלקליים גורמים נזק למגן הרוח. אין לגרד את השמשה עם להב סכין או מכשירים חדים אחרים. נזק בלתי הפיך ייגרם כתוצאה מכך.
- השתקפויות אור השמש מהצד הפנימי הקעור של מגן הרוח עלולות לגרום להצטברות חום קיצוני על אביזרי האופנוע. היזהר בעת חניה. חנה מול השמש, הנח חפץ אטום על אביזרי הרכב או כוון את השמשה כך שתימנע השתקפות.
הערה
כיסוי השמשה במטלית נקייה ורטובה למשך כ-15 דקות לפני הרחיצה מקלה על הסרת חרקים מתים שהתייבשו.
המוצר Harley-Davidson Windshield Water Repellent Treatment (חומר דוחה מים למגן רוח, מס' חלק 99841-01) מאושר לשימוש על מגיני רוח מפוליקרבונט של Harley-Davidson.
