ערכת מגן רוח נתיק לדגמי CRUISER
J063652022-10-17
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | משקפי בטיחות, מפתח מומנט |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

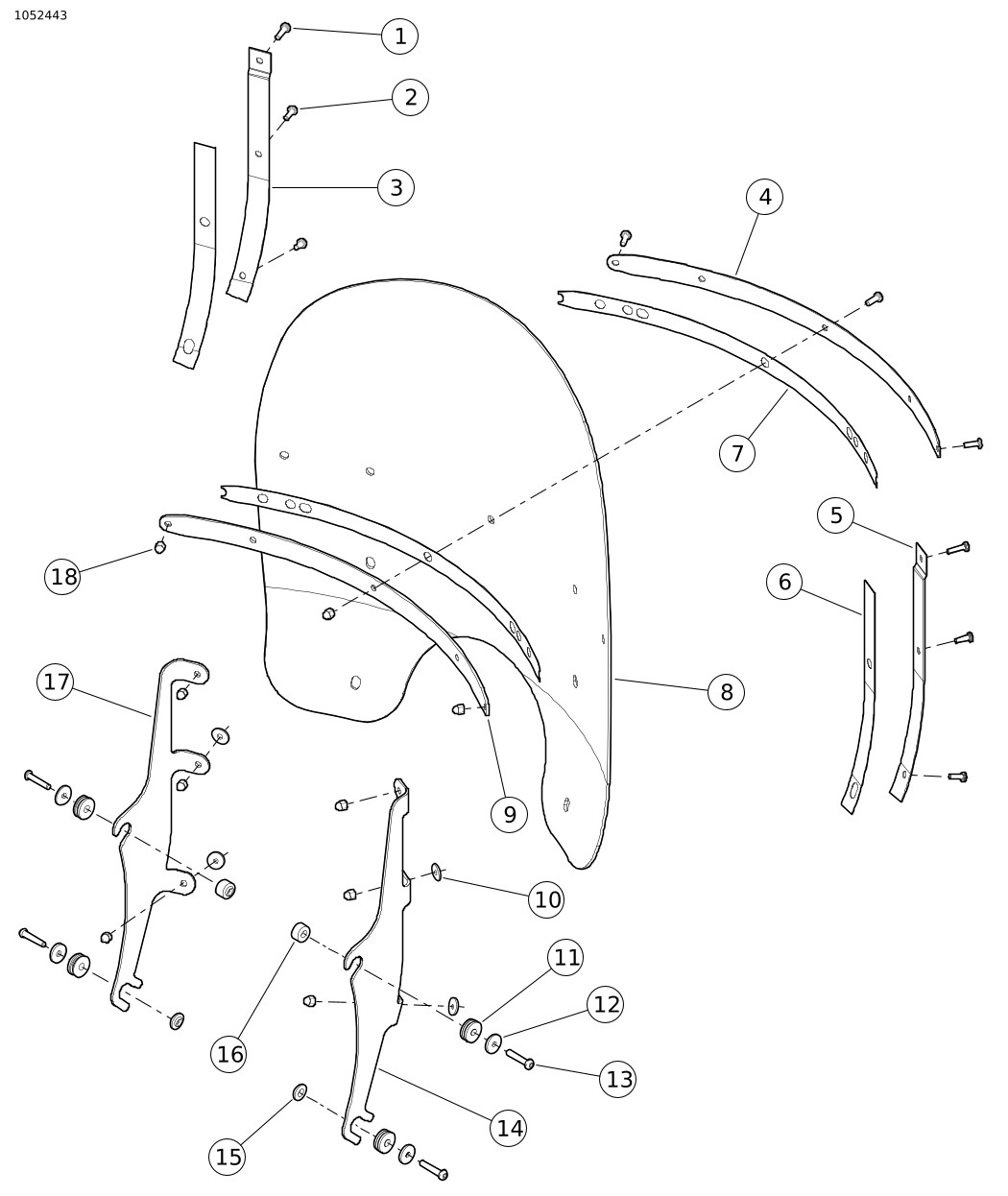

איור 1. תכולת הערכה: ערכות מגן רוח (אופייני)
טבלה 2. תכולת הערכה: ערכות מגן רוח
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 2 | בורג, ראש פן | 2452 | ערכות: כולן |
| 2 | 7 | בורג, ראש פן | 2921A | ערכות: כולן |
| 3 | 1 | תומך אנכי, שמאל | 57300157 | ערכות: 57400325, 57400335, 57400369 |
| 58408-75A | ערכות: 57400328, 57400332 | |||
| 57300155 | ערכות: 57400367, 57400368 | |||
| 4 | 1 | תומך אופקי, חיצוני | 57300127 | ערכות: 57400325, 57400335, 57400369 |
| 57300132 | ערכות: 57400328, 57400332 | |||
| 57300152 | ערכות: 57400367, 57400368 | |||
| 5 | 1 | תומך אנכי, ימין | 57300156 | ערכות: 57400325, 57400335, 57400369 |
| 58406-75A | ערכות: 57400328, 57400332 | |||
| 57300154 | ערכות: 57400367, 57400368 | |||
| 6 | 2 | סרט, מגן רוח, אנכי | 58417-77 | ערכות: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | ערכות: 57400367, 57400368 | |||
| 7 | 2 | סרט, מגן רוח, אופקי | 57300133 | ערכות: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | ערכות: 57400367, 57400368 | |||
| 8 | 1 | מגן רוח | 57400354 | ערכות: 57400325, 57400332, 57400335 |
| 57400357 | ערכות: 57400328, 57400369 | |||
| 57400353 | ערכה: 57400367 | |||
| 57400363 | ערכה: 57400368 | |||
| 9 | 1 | תומך אופקי, פנימי | 57300126 | ערכות: 57400325, 57400335, 57400369 |
| 57300131 | ערכות: 57400328, 57400332 | |||
| 57300153 | ערכות: 57400367, 57400368 | |||
| 10 | 4 | דסקית, EPDM | 58152-96 | ערכות: כולן |
| 11 | 4 | חבקים | 12100110 | ערכות: כולן |
| 12 | 4 | דיסקית | 10300129 | ערכות: כולן |
| 13 | 4 | בורג | 10200588 | ערכות: 57400325, 57400328, 57400332 |
| בורג, ראש כפתור, משושה ¼-20 | 10200709 | ערכות: 57400335, 57400369 | ||
| בורג, ראש כפתור | 10200610 | ערכות: 57400367, 57400368 | ||
| 14 | 1 | תושבת, ימין | 57300123 | ערכה: 57400325 |
| 57300110 | ערכות: 57400328, 57400332 | |||
| 57300173 | ערכות: 57400335, 57400369 | |||
| 57300124 | ערכות: 57400367, 57400368 | |||
| 15 | 2 | תותב מרווח, מגן רוח, תחתון | 12400149 | ערכות: 57400335, 57400369 |
| 16 | 2 | תותב מרווח, מגן רוח, עליון | 12400144 | ערכות: 57400335, 57400369 |
| 4 | תותב מרווח | 12400143 | ערכות: 57400367, 57400368 | |
| 17 | 1 | תושבת, שמאל | 57300122 | ערכה: 57400325 |
| 57300111 | ערכות: 57400328, 57400332 | |||
| 57300174 | ערכות: 57400335, 57400369 | |||
| 57300125 | ערכות: 57400367, 57400368 | |||
| 18 | 9 | אום כיפה משושה | 7651A | ערכות: כולן |

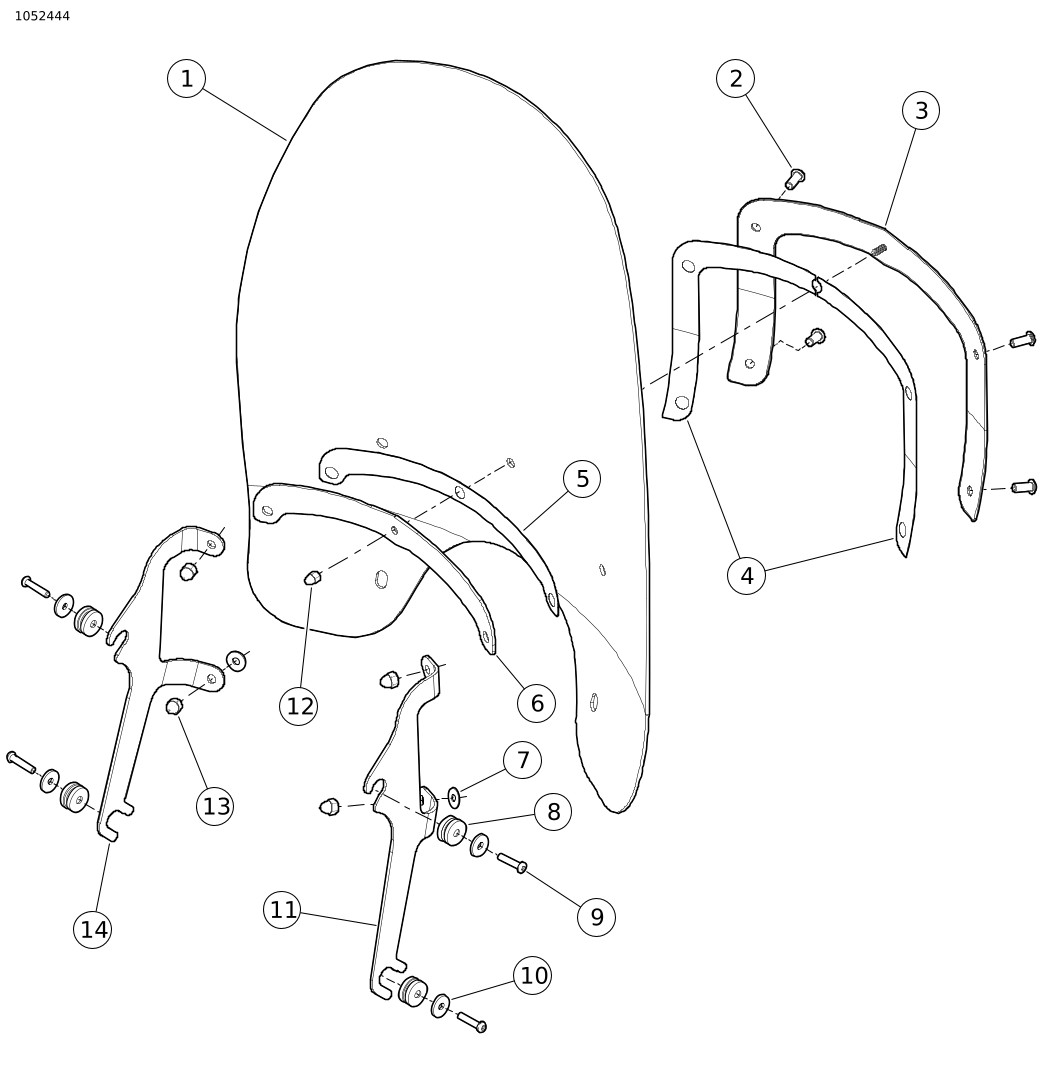

איור 2. תכולת הערכה: ערכות מגן רוח (57400329)
טבלה 3. תכולת הערכה: ערכת מגן רוח (57400329)
| יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
| 1 | 1 | מגן רוח | 57400392 | |
| 2 | 4 | בורג, ראש כפתור | 94639-99 | |
| 3 | 1 | מכלול תושבת חיצונית | 57163-05 | |
| 4 | 2 | אטם, חיצוני | 57150-05 | |
| 5 | 1 | אטם, תומך אופקי, פנימי | 57151-05 | |
| 6 | 1 | תומך אופקי, פנימי | 57149-05 | |
| 7 | 2 | דסקית, EPDM | 57964-97 | |
| 8 | 4 | חבקים | 12100110 | |
| 9 | 4 | בורג, ראש כפתור | 10200588 | |
| 10 | 4 | דיסקית | 10300129 | |
| 11 | 1 | תושבת, ימין | 57300158 | |
| 12 | 1 | אום כיפה משושה | 94004-90T | |
| 13 | 4 | אום כיפה משושה | 94007-90T | |
| 14 | 1 | תושבת, שמאל | 57300159 | |
כללי
הערה
ייתכן שסרטון עזר כלול בגיליון הוראות זה על מנת לסייע למתקין ולהראות בבירור חלק מסוים בהרכבה. ניתן לאתר קישור לסרטון בסופו של גיליון הוראות זה.
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הכנה
הערה
הנח מטליות עבודה על הפנס הראשי והחלק הקדמי של מיכל הדלק כדי להימנע משריטות לפנס הראשי ומיכל הדלק. ודא שמכלול מגן הרוח אינו נוגע בחלקי כרום או בחלקים צבועים. המגע יגרום לשריטות בחלקי הכרום או בחלקים הצבועים.
תותבי המרווח בקצה העליון וחלק מהברגים התחתונים ישתחררו וייפלו בעת הסרת הברגים. היזהר שתותבי המרווח לא יפגעו במיכל הדלק או בכנף כדי שלא ייגרם להם נזק.
הסר
| 1. | הסר את מגן הרוח המקורי, אם קיים. השלך את מגן הרוח. הערה שמור גלגל קדמי ישר כדי למנוע את שריטת מיכל הדלק על ידי המסגרת. | |
| 2. | הסר והשלך את בורגי ציוד מקורי (OE) של בית הפנס בצד אחד של הרכב. |
התקנה
| 1. | עיין בשלבי המשנה עבור התכולה של הערכה הייעודית החדשה : a. ערכות 57400325, 57400328 ו-57400332: שים את הדסקית השטוחה (12) והתותב (11) החדשים כולם על הבורג (13). b. ערכה 57400329: שים את הדסקית השטוחה (10), התותב (8) ותותב המרווח החדשים על הבורג (9). c. ערכות 57400335 ו-57400369: עבור המקומות בקצה העליון, שים את הדסקית השטוחה (12), התותב (11) ותותב המרווח (16) החדשים על הבורג (13). עבור המקומות בקצה התחתון, שים את הדסקית השטוחה (12), התותב (11) ותותב המרווח (15) החדשים על הבורג (13). d. ערכות 57400367 ו-57400368: שים את הדסקית השטוחה (12), התותב (11) ותותב המרווח (16) החדשים על הבורג (13). e. הברג את הבורג (13) או הבורג (9) דרך החור בבית הפנס, ולתוך התפס המשולש. הדק. מומנט סיבוב: 9–12 N·m (7–9 ft-lbs) | |
| 2. | חזור על שלב 3 בצד השני של הרכב. הערה
הסר את אביזרי החיבור וההתקנה
OE
והחלף באביזרי החיבור וההתקנה מהערכה, מומלץ חור אחד בכל פעם להתקנה נוחה.
| |
| 3. | הלבש את שתי הלסתות התחתונות של מכלול מגן הרוח לתוך החריצים בתותבים התחתונים, ולאחר מכן דחוף את מגן הרוח עד שהתותבים העליונים ייכנסו היטב לתוך הלסתות העליונות של מגן הרוח. |
אזהרההתקנה לא נאותה של אביזרים או העמסה לא נכונה של מטען עלולות להשפיע על יציבות האופנוע והשליטה, וכתוצאה מכך לגרום למוות או לפגיעה חמורה. (00455b)
אזהרההעדר מרווח נאות בין חלקים נייחים וניידים עלול לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00378a)
הערה
בדוק את השמשה הקדמית עם סיום ההתקנה. ודא שהרכבת השמשה לא תגביל תנועה מלאה שמאלה או ימינה של מכלול המזלג הקדמי. אם קיימת הגבלה, התאם את השמשה לפי הצורך עד קבלת טווח תנועה תקין. פנה לאנשי שירות של Harley-Davidson לפתרון בעיות לפני רכיבה עם האביזר המותקן.
הערה
בדוק באופן סדיר את אביזרי החיבור. אסור בהחלט לרכוב עם חיבורים רופפים. חיבור רופף גורם ללחץ נוסף על החיבורים הנותרים, בנוסף לשמשה עצמה, ועשוי לגרום לכשל מוקדם של הרכיבים.
הסרת מגן הרוח
כדי להסיר את מגן הרוח, אחוז בשולי מגן הרוח בכל אחד מצדי התומך המרכזי ומשוך בחוזקה את מגן הרוח מחריצי התותבים כדי לשחרר אותו.
תחזוקה
טיפול ושטיפה
הערה
השתקפויות אור השמש מאזור פנים קימור השמשה יכול, בשעות מסוימות של היום, לגרום להצטברות חום קיצוני על אביזרי האופנוע. היזהר בעת חניה. חנה מול השמש, הנח חפץ אטום על אביזרי הרכב או כוון את השמשה כך שתימנע השתקפות.
התראה
השתמש רק במוצרים המומלצים מטעם Harley-Davidson על מגיני רוח של Harley-Davidson. אין להשתמש בכימיקלים חזקים או בתכשירים דוחי-מים אשר עלולים לגרום נזק לפני מגן הרוח, כגון התכהות או התערפלות. (00231c)
אל תנקה פוליקרבונט תחת שמש קופחת או במקום עם טמפרטורות גבוהות. אבקות ניקוי וחומרי ניקוי שוחקים או אלקליים עלולים לגרום נזק לשמשה. אין לגרד את השמשה עם סכין גילוח או מכשירים חדים אחרים כי ייגרם נזק בלתי הפיך.
הערה
כיסוי השמשה במטלית נקייה ורטובה למשך כ-15 דקות לפני הרחיצה מקלה על הסרת חרקים מתים שהתייבשו.
המוצר Harley-Davidson Windshield Water Repellent Treatment (חומר דוחה מים למגן רוח), מספר חלק 99841-01, מאושר לשימוש על מגיני רוח של Harley-Davidson.
