ערכת בורג למדרך מוט
J020482022-08-05
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
94133-01 (כרום) | משקפי בטיחות, מפתח מומנט, Loctite 243 (כחול) |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

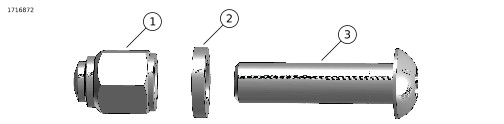

תרשים 1. תכולת הערכה: ערכת בורג למדרך מוט
טבלה 2. תכולת הערכה: ערכת בורג למדרך מוט
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 2 | אום, כרום | 8023 | |
| 2 | 2 | דסקית, כרום | 94128-01 | |
| 3 | 2 | בורג, TORX ® , ראש כפתור, כרום | 4233 | |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הערה
הברגים המסופקים בערכה זו מיועדים להתקנה חד-פעמית בלבד. אם ערכה זו תוסר לאחר ההתקנה הראשונית, חובה לשים Loctite 243 (כחול) על תבריגי הברגים.
הסר
| 1. | הסר את האום (3) ואת הבורג (1) מתושבת מדרך המוט (4). השלך את האום ואת הבורג. |
התקנה
| 1. | מרח חומר לנעילת תבריגים על הבורג (1).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (חומר בדרגה בינונית לאטימה ולנעילת תבריגים; כחול) (99642-97) | |||||||||
| 2. | איור 2 התקן את מדרך המוט בעזרת הדסקית החדשה (2) והבורג (1). | |||||||||
| 3. | התקן את האום החדשה (3). הדק. מומנט: 13,6–21,7 N·m (10–16 ft-lbs) | |||||||||
| 4. | חזור על השלבים בצד הנגדי. |

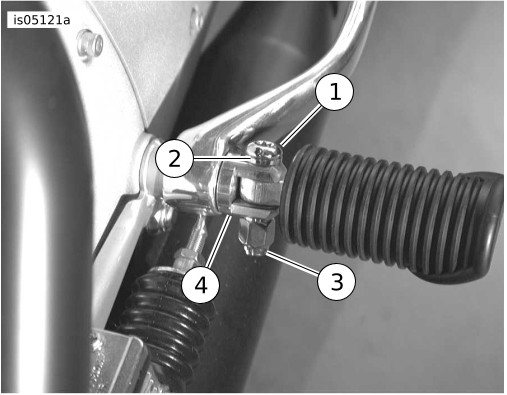

תרשים 2. התקנת הבורג למדרך המוט |
