מידע כללי

טבלה 1. מידע כללי

ערכות	כלים מוצעים	רמת המיומנות⁽¹⁾
52300556A, 52300555A, 52300558A, 52300559A, 52300617A	משקפי בטיחות, מפתח מומנט

(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים

תכולת הערכה

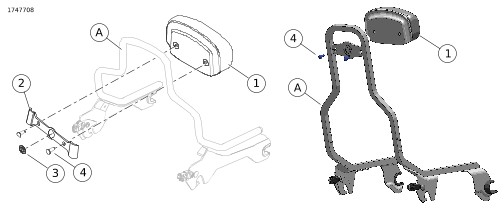

תרשים 1. תכולת הערכה: ערכת כרית למשענת גב קומפקטית

טבלה 2. תכולת הערכה: ערכת כרית למשענת גב קומפקטית

	יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
	פריט	כמות	תיאור	מספר חלק	הערות
	1	1	כרית משענת הגב	לא נמכר בנפרד
	2	1	תושבת, התקנה	52300565A
	3	1	Medallion	לא נמכר בנפרד
	4	2	בורג	94385-92T
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה
	A	1	ציוד מקורי (OE) מסגרת אחיזה של הנוסע הניתנת להסרה

כללי

דגמים

למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .

ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets

יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.

דרישות התקנה

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)

התקנה (TOURING/SOFTAIL)

1.	איור 1 מקם את כרית משענת הגב (1) כך שהמתאר בבסיס יימצא מול החלק העליון של מסגרת האחיזה של הנוסע OE (A). הערה צדי התושבת (3) אינם סימטריים. הרוחב בחלק העליון צר יותר מאשר הרוחב בחלק התחתון. השתמש בתמיסה של אלכוהול איזופרופיל ומים ביחס של 50:50 כדי לנקות באופן יסודי את המשטח של מסגרת האחיזה OE (A) לפני התקנת התושבת (2). יש לאפשר התייבשות גמורה. התקן בטמפרטורת החדר. 10–32 °C (50–90 °F)
2.	הסר את הציפוי בצד האחורי של חומר ההדבקה בצד שמאל וימין של התושבת (3).
3.	איור 1 מקם את תושבת ההתקנה מול הכרית כך שמסגרת האחיזה של הנוסע OE (A) תימצא בין הכרית (1) לבין התושבת (2).
4.	שים את התושבת במקומה (2) והצמד אותה היטב אל מסגרת האחיזה של הנוסע OE (A).
5.	הכנס את הברגים (4). הדק. מומנט: 6,8 N·m (60 in-lbs)

מיקום העיטור

1.	איור 1 השתמש בתמיסה של אלכוהול איזופרופיל ומים ביחס של 50:50 כדי לנקות באופן יסודי את המשטח של מסגרת האחיזה של הנוסע OE (A) לפני התקנת התושבת (2). יש לאפשר התייבשות גמורה. התקן בטמפרטורת החדר. טמפרטורה: 10–32 °C (50–90 °F)
2.	איור 2 הנח פיסת נייר דבק באורך שלושה אינצ'ים (2) ממורכזת מעל סמל הפס והמגן בעיטור (1).
3.	הסר את הנייר מהצד האחורי של חומר ההדבקה. הערה איור 3 צדי התושבת (3) אינם סימטריים. הרוחב בחלק העליון צר יותר מאשר הרוחב בחלק התחתון. איור 3 מקם את הפס האופקי של העיטור (1) מול הקצה התחתון (2) של התושבת. שני אלה חייבים להיות מקבילים.
4.	איור 2 התקן את העיטור על התושבת. a. החזק את נייר הדבק ובו-זמנית הנמך את העיטור לתוך האזור השקוע שבתושבת. b. הפעילו לחץ אחיד למשך דקה אחת.

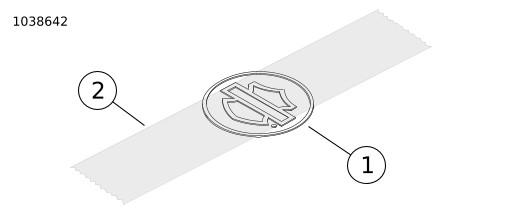

1	Medallion
2	נייר דבק

תרשים 2. הדבק נייר דבק על המדליון

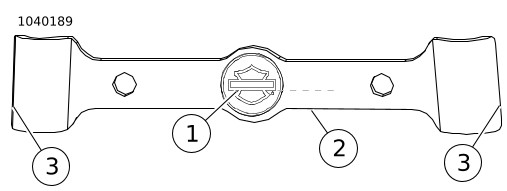

1	עיטור, פס אופקי
2	תושבת, קצה תחתון
3	הצדדים המעוגלים של התושבת

תרשים 3. יישור מדליון

חיבור התושבת

1.	איור 1 במידת הצורך, חתוך את האטם הפלסטי נגד גשם בכיוון הפוך מזה של חורי הברגים החתוכים מראש בכרית משענת הגב (1) כדי למנוע את היתפסות הפלסטיק בתבריגים.
2.	מקם את כרית משענת הגב (1) כך שהמתאר בבסיס יימצא מול החלק העליון OE של מסגרת האחיזה של הנוסע (A). הערה איור 3 צדי התושבת (3) אינם סימטריים. הרוחב בחלק העליון צר יותר מאשר הרוחב בחלק התחתון. איור 1 השתמש בתמיסה של אלכוהול איזופרופיל ומים ביחס של 50:50 כדי לנקות באופן יסודי את המשטח של מסגרת האחיזה של הנוסע OE (A) לפני התקנת התושבת (2). יש לאפשר התייבשות גמורה. התקן בטמפרטורת החדר. 10–32 °C (50–90 °F)
3.	איור 3 הסר את הציפוי בצד האחורי של חומר ההדבקה בצד שמאל וימין של התושבת (3).
4.	איור 1 מקם את תושבת ההתקנה (2) מול הכרית (1) כך שמסגרת האחיזה של הנוסע OE (A) תימצא בין הכרית לבין התושבת.
5.	שים את התושבת במקומה (2) והצמד אותה היטב אל מסגרת האחיזה של הנוסע OE (A).
6.	איור 1 הכנס את הברגים (4). הדק. מומנט: 6,8 N·m (60 in-lbs)

התקנה (RH975)

1.	איור 1 הצב את הכרית (1) מול התושבת (2).
2.	התקן את הברגים (4). הדק. מומנט: 6,8 N·m (60 in-lbs)
