ערכה של מסגרת של מעטפת רבע של Softail

J067092019-08-21

טבלה 1.

ערכות	כלים מוצעים	רמת המיומנות	זמן
57001249, 57001250	משקפי בטיחות, מפתח מומנט	¹	1 שעה

(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים

תכולת הערכה

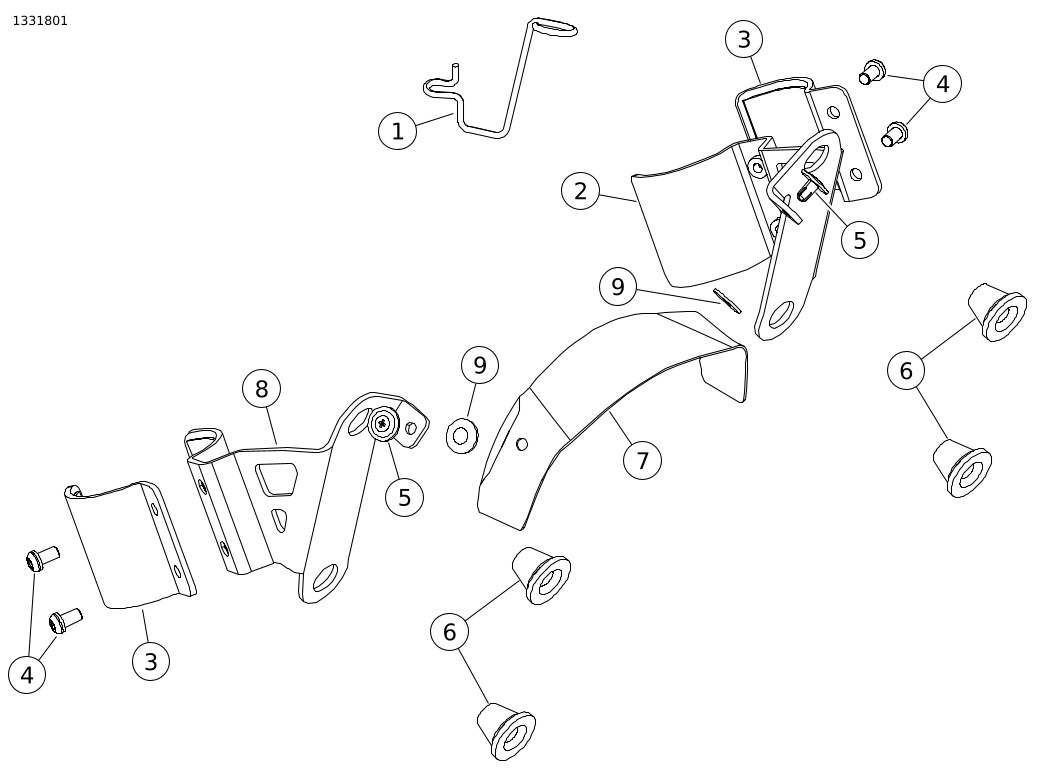

תרשים 1. חלקי שירות: ערכה של תושבת מעטפת

טבלה 2. רשימת החלקים לטיפול: ערכה של תושבת מעטפת

פריט	כמות	תיאור	מספר חלק	הערות
1	1	סוגר של כבל המצמד	37200428	ערכה 57001249
2	1	תושבת הרכבה, צד שמאל	לא נמכר בנפרד
3	2	תפס, צד שמאל וצד ימין	לא נמכר בנפרד
4	4	בורג, 1/4-20 x 1/2	10200938	12,2–13,5 N·m (9–10 ft-lbs)
5	2	מהדק במבנה עץ	12600194
6	4	חבק	83483-09
7	1	מסגרת מכסה	לא נמכר בנפרד
8	1	מסגרת הרכבה, צד ימין	לא נמכר בנפרד
9	2	דסקית, פלסטיק, חומר דבק בצד האחורי	10300224

הערה

יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.

כללי

דגמים

למידע על אודות ההתאמה לדגם, נא לעיין בקטלוג הקמעונאי לחלקים ולאביזרים או בדף "Parts and Accessories " באתר www.harley-davidson.com (אנגלית בלבד).

ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות, שניתן למצוא ב: https://h-d.com/isheets

יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.

דרישות התקנה

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)

ניתן להשיג פריטים אלה בסוכנות Harley-Davidson המקומית שלך.

FXBB עם ידיות כידון מקוריות או FXLR עם ערכות של מגביהים ארוכים ושל כידוני Moto Bar:

לצורך התקנה זו נדרשת רכישה בנפרד של תושבת למאותת פנייה ימני (מס' חלק 67800630).
לצורך התקנה זו נדרשת רכישה בנפרד של תושבת למאותת פנייה שמאלי (מס' חלק 12700164).
לצורך התקנה זו נדרשת רכישה בנפרד של שני בורגי נעילה (מס' חלק 67015-02). FXBB בלבד .
לצורך התקנה זו נדרשת רכישה בנפרד של דסקית נעילה (מס' חלק 7155). FXBB בלבד .
לצורך התקנה זו נדרשת רכישה בנפרד של אום כיפה (מס' חלק 7331). FXBB בלבד .

הסר

מגן רוח FXLRS

1.	ראה איור 2 . הסר את מגן הרוח a. הסר את הברגים והדסקיות (8). b. הוצא במשיכה את מגן הרוח (3) מהחלק העליון של המסגרת (7). c. הוצא במשיכה את מגן הרוח מהחלק התחתון של המסגרת (5) כדי לשלוף את המוטות מהחבקים.
2.	הסר את המעטפת הפנימית. a. הסר את הברגים (1). b. הסר את המעטפת הפנימית (2).
3.	הסר את החלק העליון של המסגרת. a. הסר את הברגים (6). b. הסר את החלק העליון של המסגרת (7).
4.	הסר את החלק התחתון של המסגרת. a. הסר את הברגים (4). b. הסר את החלק התחתון של המסגרת (5).

1	בורג (2)
2	מעטפת פנימית
3	מגן רוח
4	בורג (2)
5	החלק התחתון של המסגרת
6	בורג עם דיסקית (2)
7	החלק העליון של המסגרת
8	בורג ודיסקית (2)

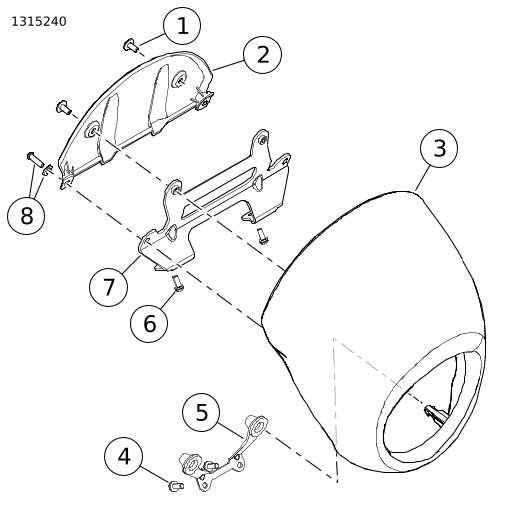

תרשים 2. מגן רוח FXLRS

מגן FXLR

1.	איור 3 הסר את הברגים (4) של התפס המשולש העליון (5).
2.	הסר את המגן (1).
3.	הסר את הבורג (3) ואת הסוגר של כבל המצמד של יצרן הצוד המקורי (OEM).
4.	התקן את הסוגר של כבל המצמד (2) מהערכה.
5.	התקן בורג (3). הדק. מומנט: 4–5,4 N·m (35–48 in-lbs) בורג של סוגר של כבל המצמד
6.	התקן את המגן (1).
7.	התקן את הברגים (4). הדק. מומנט: 4–5,4 N·m (35–48 in-lbs) בורג המגן

1	מגן
2	סוגר של כבל המצמד
3	בורג
4	בורג (2)
5	תפס משולש עליון

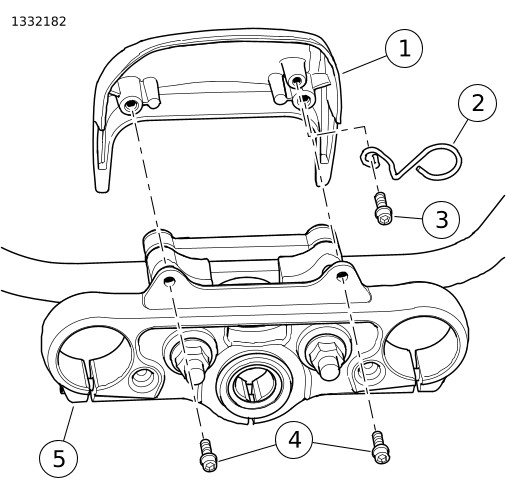

תרשים 3. מגן FXLR

שינוי

מחזיק כבל FXBB

1.	איור 4 שחרר את הבורג (2).
2.	הסר את המחזיק המקורי של כבל המצמד (1).
3.	קצץ את מחזיק כבל המצמד. אורך: 13 mm (½ in)
4.	לאחר ביצוע השינוי בו, התקן את המחזיק המקורי של כבל המצמד (1) בכיוון המוצג בתרשים.
5.	הדק את הבורג (2). מומנט: 4–5,5 N·m (35–49 in-lbs) בורג של סוגר של כבל המצמד

1	מחזיק כבל המצמד (מסובב, לאחר השינוי)
2	בורג

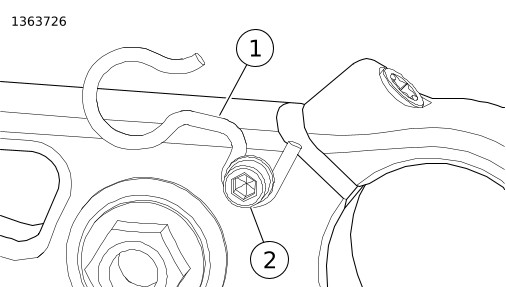

תרשים 4. מחזיק כבל המצמד לאחר השינוי

מאותתי פנייה FXLR ו-FXBB

FXBB

הערה

נדרשת רכישה של חלקים בנפרד עבור ה-FXBB. ראה "דרישות התקנה".

יש לטפל במאותת פנייה אחד בלבד בכל פעם. בסיום הפעולה, חזור על הצעדים עבור מאותת הפנייה השני.

1.	איור 5 שחרר באופן מלא את החבק בעל הפין עם הכדור בקצה (5).
2.	הסר והשלך את החלק שבתוכו יושב הכדור (6 או 7). a. מאותת פנייה שמאלי: הסר את אום הכיפה (9) ואת דסקית הנעילה (8) מהמראה. שמור את החלקים.
3.	שחרר את אום הנגדית (3).
4.	הסר את הפין עם הכדור בקצה (4) ממאותת הפנייה (1 או 2).
5.	הסר את אום הנגדית (3) מהפין עם הכדור בקצה (4).
6.	הסר והשלך את החבק בעל הפין עם הכדור בקצה (5).
7.	התקן את מאותת הפנייה הקדמי. a. התקן את התושבת של מאותת הפנייה (11 או 12), דסקית הנעילה (8) ואום הכיפה (9) על המראה. b. כוונן את המראה והדק את האום (9). מומנט: 10,8–16,3 N·m (96–144 in-lbs) אום הרכבה של מראה c. התקן את הפין עם הכדור בקצה (4) על מאותת הפנייה (13) והדק את אום הנעילה (3). מומנט: 5,6–7,9 N·m (50–70 in-lbs) אום נעילה של פין עם כדור בקצה d. ודא שמאותת הפנייה מוצב בצורה נכונה. e. התקן והדק את בורג הנעילה (10). מומנט: 4–6,7 N·m (35–59 in-lbs) אום נעילה של פין עם כדור בקצה

FXLR

הערה

נדרשת רכישה בנפרד של חלקים עבור FXLR שבו מותקנות ערכות של מגביהים ארוכים ושל כידוני Moto Bar. ראה "דרישות התקנה".

יש לטפל במאותת פנייה אחד בלבד בכל פעם. בסיום הפעולה, חזור על הצעדים עבור מאותת הפנייה השני.

1.	איור 5 הסר את בורג הנעילה (10).
2.	שחרר את אום הנגדית (3) והסר את הפין עם הכדור בקצה (4) ממאותת הפנייה.
3.	הסר והשלך את תושבת החיבור המקורית של מאותת הפנייה. a. הסר את אום הכיפה (9) ואת דסקית הנעילה (8) מהמראה. שמור את החלקים.
4.	התקן את מאותת הפנייה הקדמי. a. התקן את התושבת של מאותת הפנייה (11 או 12), דסקית הנעילה (8) ואום הכיפה (9) על המראה. b. כוונן את המראה והדק את האום (9). מומנט: 10,8–16,3 N·m (96–144 in-lbs) אום הרכבה של מראה c. התקן את הפין עם הכדור בקצה (4) על מאותת הפנייה (13) והדק את אום הנעילה (3). מומנט: 5,6–7,9 N·m (50–70 in-lbs) אום נעילה של פין עם כדור בקצה d. ודא שמאותת הפנייה מוצב בצורה נכונה. e. התקן והדק את בורג הנעילה (10). מומנט: 4–6,7 N·m (35–59 in-lbs) אום נעילה של פין עם כדור בקצה

1	מאותת פנייה ימני מקורי ל-FXBB
2	מאותת פנייה שמאלי מקורי ל-FXBB
3	אום נגדית (2)
4	פין עם כדור בקצה (2)
5	חבק בעל פין עם כדור בקצה (2)
6	חלק שבתוכו יושב הכדור בצד ימין
7	חלק שבתוכו יושב הכדור בצד שמאל
8	דסקית נעילה עם שיניים פנימיות (אחת מקורית ואחת לרכישה בנפרד עבור FXBB בלבד)
9	אום כיפה (אחד מקורי ואחד לרכישה בנפרד עבור FXBB בלבד)
10	בורג נעילה (2) (רכישה בנפרד עבור FXBB בלבד)
11	תושבת למאותת פנייה ימני (רכישה בנפרד)
12	תושבת למאותת פנייה שמאלי (רכישה בנפרד)
13	מאותת פנייה מקורי עבור FXBB או FXLR

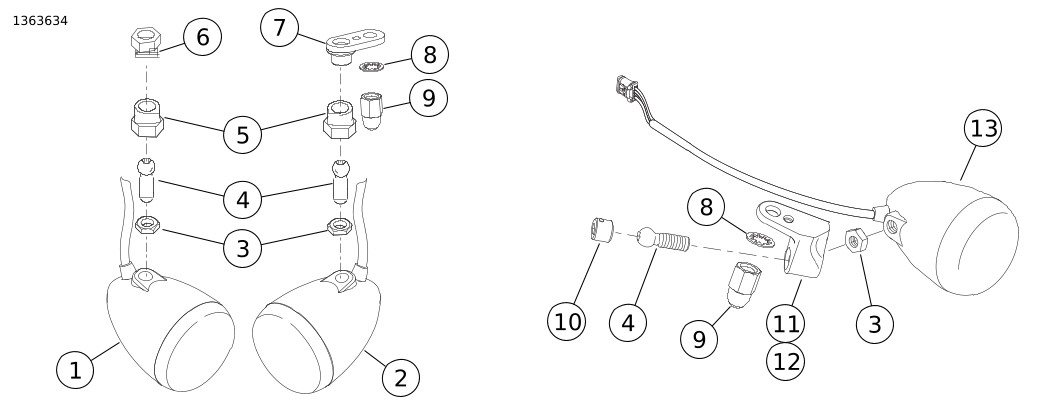

תרשים 5. תושבות למאותתי פנייה

התקנה

לאחר שמרכיבים אותן, מסגרות ההרכבה (2, 8) יחד עם התפסים (4 ו- 10) צריכות להיות במרחק של:

FXLR: 0,6 cm (0.25 in) מהחלק התחתון של התפס המשולש העליון.
FXBB ו-FXLRS: ההתקנה היא על החלק התחתון של התפס המשולש העליון.

1.	הערה השימוש בכרית ספוגה באלכוהול מקל על התקנת החבק ומסיר את האבקה הלבנה מהמשלוח. התקן את החבק (6) במסגרות ההרכבה השמאלית והימנית (2 ו-8).
2.	איור 6 התקן את מכלול מסגרת ההרכבה השמאלית. a. נגב את אזור ההרכבה השמאלי של המזלג (1). b. התקן את המסגרת (2), התפס (4) והברגים (5) של מסגרת ההרכבה השמאלית באופן משוחרר.
3.	התקן את מכלול מסגרת ההרכבה הימנית. a. נגב את אזור ההרכבה הימני של המזלג (11). b. התקן את המסגרת (8), התפס (9) והברגים (10) של מסגרת ההרכבה הימנית באופן משוחרר.
4.	התקן את מסגרת המכסה. a. הצמד דסקית פלסטיק (12) לכל חור בתושבת הכיסוי (7). b. יישר את חורי המהדקים במכלולים של מסגרות ההרכבה הימנית והשמאלית (2 ו-8) עם מסגרת המכסה (7). c. ודא שהמרכז של מסגרת המכסה (7) נמצא על הפנס הקדמי. d. התקן את המהדקים במבנה עץ (3) כשכל המסגרות מיושרות כמו שצריך.
5.	התקן את מעטפת הרבע תוך הקפדה שהפנס הראשי יהיה ממוקם מול אמצע פתח המעטפת. a. כוונן את התושבות בהתאם לנדרש. b. הדק את המהדקים כדי למנוע תנועה. c. הסר את המעטפת.
6.	הדק את הברגים (5 ו-10). מומנט: 12,2–13,5 N·m (9–10 ft-lbs) בורג המהדק

1	מזלג שמאלי
2	מסגרת ההרכבה השמאלית
3	מהדק במבנה עץ (2)
4	תפס שמאלי
5	בורג (2)
6	חבק (4)
7	מסגרת מכסה
8	מסגרת ההרכבה הימנית
9	תפס ימני
10	בורג (2)
11	מזלג ימני
12	דסקית פלסטיק (2)

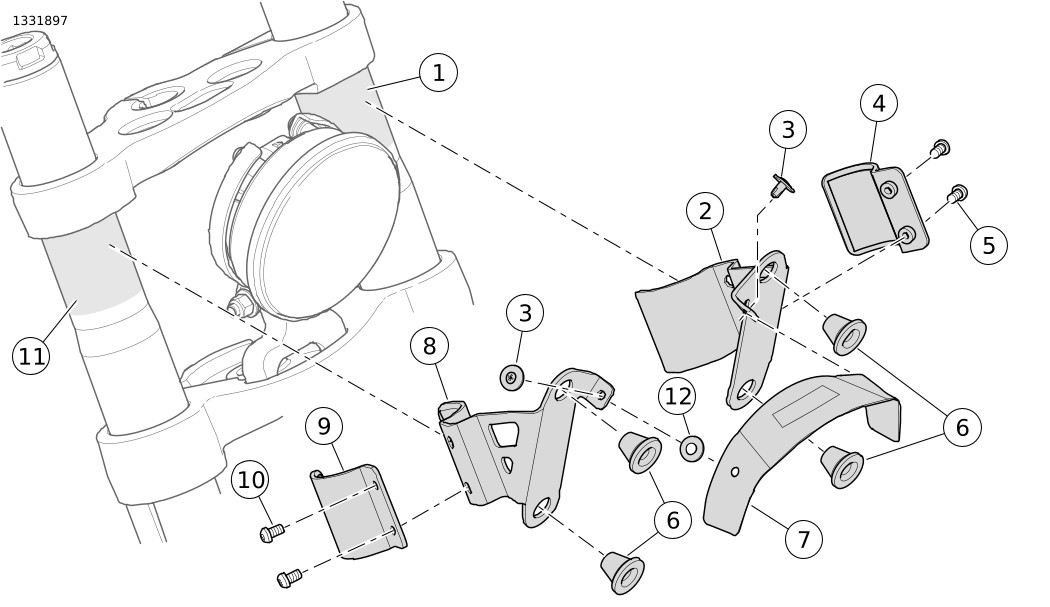

תרשים 6. מכלול המסגרת
