מכסה מסנן אוויר
J033152019-08-21
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות* | זמן |
|---|---|---|---|
27956-10, 29417-04, 29820-11, 29400366, 61300057, 61300058, 61301027, 61400007, 61400009, 61400019, 61400021, 61400049, 61400050, 61400052, 61400163, 61400164, 61400166, 61400167, 61400168, 61400170, 61400323 | משקפי בטיחות, מפתח מומנט |   | 1 שעה |
(1) *נדרש הידוק עד לערך המומנט או נחוצים כלים וטכניקות מתונים אחרים
תכולת הערכה

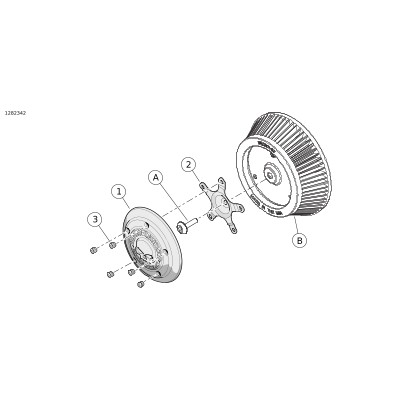

תרשים 1. תכולת הערכה: מכסה שואב אוויר:
טבלה 2. רשימה של תכולת הערכה: מכסה שואב אוויר:
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
 | 1 | 1 | מכסה מסנן אוויר | לא נמכר בנפרד | |
| 2 | 1 | תושבת, הרכבה (חמישה חורים) | 29077-03 | ערכות 27956-10, 29417-04, 29820-11, 29400366, 61300057, 61301027, 61400049, 61400163, 61400167 ו-61400323 |
1 | תושבת, הרכבה (חמישה חורים) | 61400011 | ערכות 61300058, 61400007, 61400009, 61400021, 61400052, 61400166, 61400170 | ||
1 | תושבת, הרכבה (חמישה חורים) | 12700026 | ערכות 61400019, 61400050, 61400164, 61400168 | ||
| 3 | 5 | בורג, Torx™, ראש כפתור, כרום | 94590-98 | כל הערכות מלבד 29400366 3,4–4,2 N·m (30–37 in-lbs) |
5 | בורג, Torx™, ראש כפתור, שחור מחומצן | 10200435 | ערכה 29400366 בלבד 3,4–4,2 N·m (30–37 in-lbs) | ||
5 | בורג, Torx™, ראש כפתור, כרום | 10200894 | ערכה 61301027 בלבד 3,4–4,2 N·m (30–37 in-lbs) | ||
הפריטים הבאים אינם כלולים בערכה אך מוזכרים בטקסט: | |||||
| A | בורג ראש כפתור ציוד מקורי | 3,4–6,8 N·m (30–60 in-lbs) | ||
| B | כיסוי מסנן אוויר ציוד מקורי | |||
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
עיין בקטלוג הקמעונאי של חלקים ואביזרים או בקטע Parts and Accessories באתר www.harley-davidson.com (אנגלית בלבד) למציאת מידע אודות התאמה לדגם.
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות ב: www.harley-davidson.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
התקנה
| 1. | ראה איור 1 . הסר ושמור ציוד מקורי (OE) את בורג מכסה מסנן האוויר (A). | |
| 2. | התקן את תושבת ההרכבה (2) עם בורג (A). a. מקם זרוע תושבת במיקום של שעה 12. b. הדק את הבורג (A). מומנט: 3,4–6,8 N·m (30–60 in-lbs) | |
| 3. | הרכב את מכסה מסנן האוויר (1) על התושבת (2). a. ישר את החורים שבכיסוי מעל החורים שבתושבת. b. התקן והדק חלקית כל בורג (3). c. הדק את הברגים (3) בתבנית כוכב. מומנט: 3,4–4,2 N·m (30–37 in-lbs) | |
| 4. | אם מסירים את צינור היניקה של ה- OE , יש להדביק את תווית האזהרה (אם סופקה כזו) באזור שנראה בבירור. Harley-Davidson מציעה להדביק את המדבקה במקומות הבאים: a. Softail: פגוש תחתון בצד ימין b. Dyna: הזרוע האחורית בצד ימין. c. Touring/Trike: החלק העילי העיקרי הפנימי או כיסוי הצד. |
