ערכת תיקי אוכף עם רתמת חיבור עילית
J066352018-09-24
כללי
מספר ערכה
90201769, 90201770
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
אזהרהאל תחרוג מעבר למשקל המרבי המותר בתיקי האוכף. שים משקל שווה בכל תיק. משקל עודף בתיקי האוכף עלול לגרום לאובדן השליטה, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00383a)
רכישה בנפרד של ערכת מסילת תמיכה לתיקי אוכף עם רתמת חיבור עילית 90201777, 91017-10A, 90799-94D, 90201324, 91790-84C או 90201433.
הערה
ערכה 90201769
קיבולת מרבית של
2,7 kg (6 lb)
לכל צד.
ערכה 90201770
קיבולת מרבית של
4,5 kg (10 lb)
לכל צד.
התקנה
| 1. | איור 1

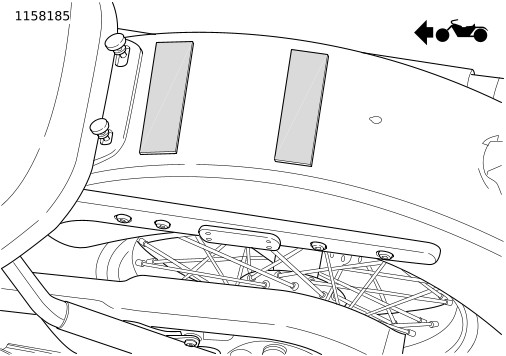

חתוך את הסרט למניעת שחיקה לשתי חתיכות, קצץ למידת הרוחב של הפגוש האחורי והדבק.
הערה כדי למנוע שפשוף של הצבע, הצמד סרט למניעת שחיקה לחלק העליון של הפגוש האחורי. |  תרשים 1. מיקום הסרט למניעת שחיקה |

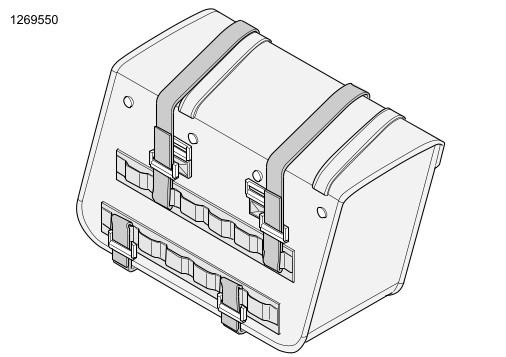

| 2. | איור 2 חבר לפחות שלושה צמדנים ("סקוץ'") לחלק האחורי של תיק האוכף. |  תרשים 2. חבר וו ולולאה (טיפוסי) |
| 3. | חבר תחילה את הצמדן התחתון בתיק האוכף לחלק התחתון של מסילת התמיכה בצד ימין של הרכב. | |
| 4. | ודא שהצמדן מאובטח היטב. | |
| 5. | חתוך עודפי ווים-ולולאות. | |
| 6. | אבטח את שני הצמדנים הנותרים של התיק, אחד לכל צד של מסילת התמיכה. | |
| 7. | ודא שהצמדן מאובטח היטב. | |
| 8. | חתוך עודפי ווים-ולולאות. | |
| 9. | חזור על שלבים 2 עד 8 בצד שמאל של הרכב. | |

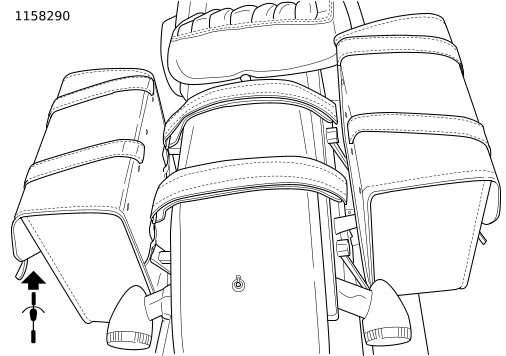

| 10. | איור 3 פרוס את כתפיות התמיכה, המחוברות כבר לתיק האוכף הימני, לרוחב הפגוש על הסרט למניעת שחיקה וחבר לתיק האוכף השמאלי. |  תרשים 3. מיקום כתפיות התמיכה |
| 11. | הדק את כתפיות התמיכה | |
| 12. | ודא שכתפיות התמיכה מהודקות ומאובטחות היטב. הערה ודא שיש מרווח נאות בין האוכף לבין צינור הפליטה. | |
| 13. | קצץ סרחים עודפים של כתפיות התמיכה. | |
| 14. | הצמד רפלקטורים (4) לאוכף אם תיקי האוכף מכסים את הרפלקטורים של הרכב. a. הסר את הציפוי מחומר ההדבקה של מחזירי האור. b. הדבק את מחזירי אור למשטח החיצוני של התיק. |
הוראות טיפול
התראה
אין להשתמש באקונומיקה או בדטרגנטים המכילים חומרי הלבנה על תיקי האוכף, המושבים, לוחות המיכלים או משטחים צבועים. אם אין פועלים כך, נזק עלול להיגרם לציוד. (00229a)
יש לנקות ולטפל בעור, ויניל ומשטחים סינתטיים אחרים מעת לעת כדי לשמור על המראה שלהם להאריך את חייהם. נקה וטפל במשטחים אלה פעם אחת בעונה או בתדירות גבוהה יותר בתנאים קשים.
משטחים אלה לא נועדו לחשיפה ארוכת טווח למזג אוויר סגרירי. הגן על משטחים אלה עם כיסוי גשם למושב Harley-Davidson Seat Rain Cover או כיסויי אחסון הייחודיים (נמכרים בנפרד).
- שאב או נקה את פני השטח מאבק.
- נקה ביסודיות את המשטחים החיצוניים עם מים וסבון.
- אפשר לחומר להתייבש באופן טבעי, בטמפרטורת החדר לפני יישום מוצרים אחרים על החומר. אין להשתמש באמצעים מלאכותיים כדי לייבש את החומר במהירות.
חלקי שירות

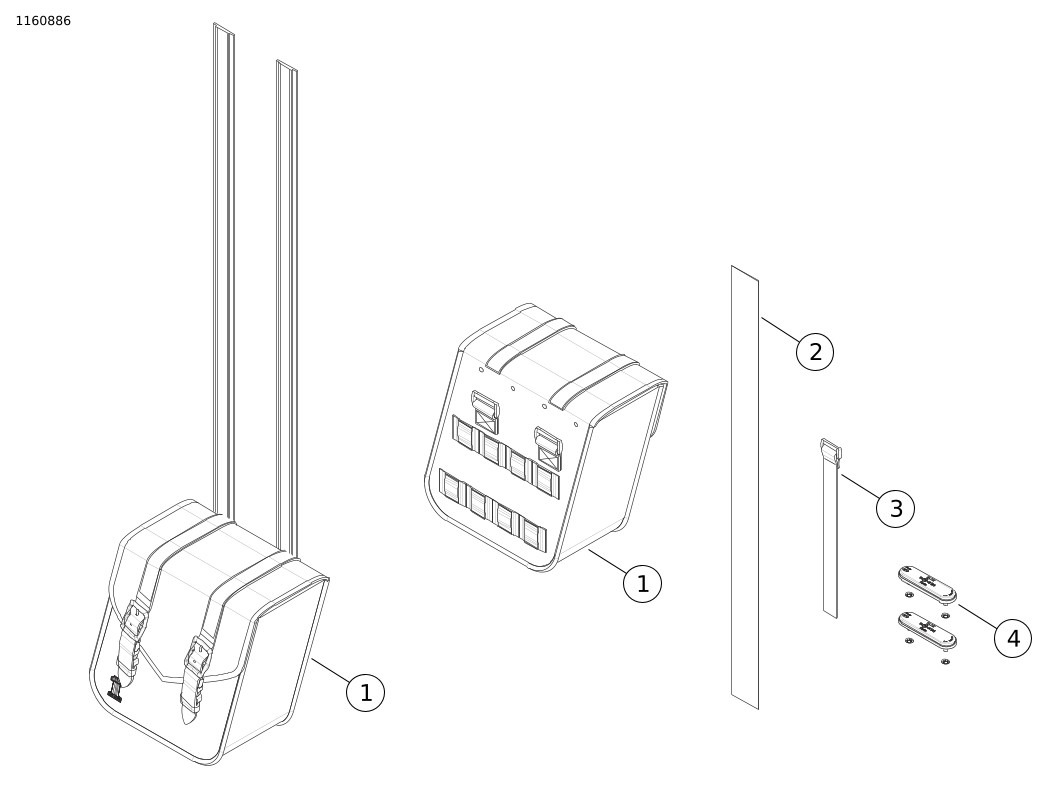

תרשים 4. חלקי שירות: ערכת תיקי אוכף עם רתמת חיבור עילית (בתמונה הגרסה הקומפקטית)
טבלה 1. חלקי שירות: ערכת תיקי אוכף עם רתמת חיבור עילית
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | תיקי אוכף | לא נמכר בנפרד |
2 | סרט למניעת שחיקה, 28 אינץ‘ | 90201955 |
3 | תומכי צמדן ("סקוץ'"; 8) | 90201895 |
4 | ערכת רפלקטור (2) | 59480-04A |
